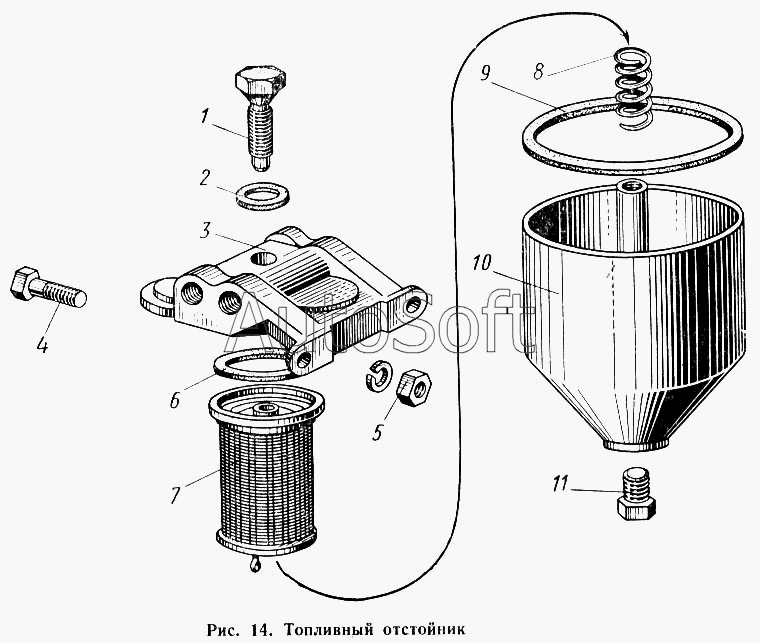

Каталог запасных частей к технике: КАВЗ-685 (1971). Топливный отстойник
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252136-П2 | 2***2 | Шайба пружинная 10 | |
| 51-1100101 | 5***1 | Комплект деталей для топливного отстойника | |
| 53-1105009 | 5***9 | Отстойник топливный со штуцерами в сборе | |
| 53-1106010 | 5***0 | Насос топливный в сборе (тип Б-9Д) | |
| 1 | 5***7 | Болт М10Х32 крышки топливного отстойника | |
| 2 | 2***П | Шайба 11 болта крышки топливного отстойника | |
| 3 | 5***А | Крышка топливного отстойника | |
| 4 | 2***8 | Болт М10Х30 крепления топливного отстойника | |
| 5 | 2***8 | Гайка М10 | |
| 6 | 5***5 | Прокладка фильтрующего элемента топливного отстойника | |
| 7 | 5***0 | Элемент топливного отстойника фильтрующий в сборе | |
| 8 | 5***8 | Пружина фильтрующего элемента топливного отстойника | |
| 9 | 5***5 | Прокладка крышки топливного отстойника | |
| 10 | 5***0 | Корпус топливного отстойника в сборе | |
| 11 | 3***8 | Пробка К1/4" сливного отверстия топливного отстойника |
