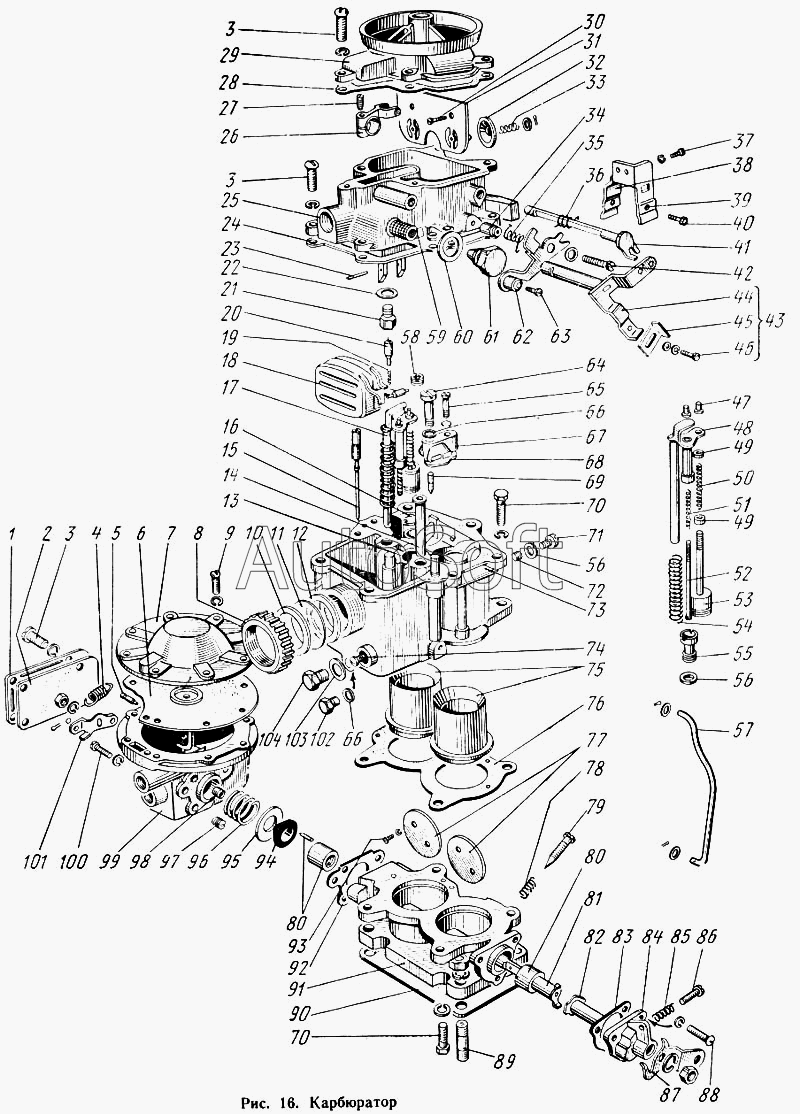

Каталог запасных частей к технике: КАВЗ-685 (1971). Карбюратор
9
1
2
3
3
3
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
56
56
57
58
59
60
61
62
63
64
65
66
66
67
68
69
70
70
71
72
73
74
75
76
77
78
79
80
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
98
99
100
101
102
103
104
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 23А-1108009 | 2***9 | Педали управления подачей топлива с накладкой, прокладкой и втулкой в сборе | |
| 23А-1108010 | 2***0 | Педаль управления подачей топлива в сборе | |
| 250503-П8 | 2***8 | Гайка М8Х1 | |
| 4Н65Г, ГОСТ 6402 | 4***2 | Шайба пружинная | |
| 4Н65Г, ГОСТ 6402-61 | 4***1 | Шайба пружинная | |
| 4Н65Г, ГОСТ 6402-61 | 4***1 | Шайба пружинная | |
| 5Н65Т, ГОСТ 6402-61 | 5***1 | Шайба пружинная | |
| 61901019-0 | 6***0 | Шайба стальная | |
| 8Н65Г, ГОСТ 6402-61 | 8***1 | Шайба пружинная | |
| 900415-1 | 9***1 | Винт | |
| 900804-0 | 9***0 | Гайка | |
| 900812-0 | 9***0 | Гайка | |
| 900901-0 | 9***0 | Шайба пружинная | |
| 900903-0 | 9***0 | Шайба пружинная | |
| 901017-0 | 9***0 | Шайба стальная | |
| 901044-0 | 9***0 | Шайба стальная | |
| 901106-0 | 9***0 | Шплинт | |
| 901106-0 | 9***0 | Шплинт | |
| 908610-1 | 9***1 | Заглушка | |
| ГОСТ 6402-61 | Г***1 | Шайба пружинная 3Н65Г | |
| ГОСТ 6402-61 | Г***1 | Шайба пружинная 3Н65Г | |
| ГОСТ 6402-61 | Г***1 | Шайба пружинная 3Н65Г | |
| ГОСТ 6402-61 | Г***1 | Шайба пружинная 3Н65Г | |
| ГОСТ 6402-61 | Г***1 | Шайба пружинная 3Н65Г | |
| ГОСТ6402-61 | Г***1 | Шайба пружинная 8Н65Г | |
| К126-1107150 | К***0 | Корпус смесительных камер | |
| К126-1107370 | К***0 | Заслонка воздушная в сборе | |
| К126Б-1107100 | К***0 | Корпус смесительных камер с пневмоцентробежным ограничителем оборотов в сборе | |
| К126Б-1107120 | К***0 | Подшипник оси привода дроссельных заслонок в сборе | |
| К126Б-1107160 | К***0 | Механизм диафрагменный в сборе | |
| К126Б-1107200 | К***0 | Корпус поплавковой камеры в сборе | |
| К126Б-1107300 | К***0 | Крышка поплавковой камеры в сборе | |
| К126Б-1107330 | К***0 | Клапан подачи топлива в сборе | |
| 1 | К***2 | Крышка | |
| 2 | К***1 | Прокладка крышки | |
| 3 | 9***1 | Винт | |
| 3 | 9***1 | Винт | |
| 4 | К***8 | Пружина ограничителя оборотов | |
| 5 | К***1 | Винт пружины | |
| 6 | К***0 | Диафрагма в сборе | |
| 7 | К***5 | Крышка в сборе | |
| 8 | К***9 | Гайка | |
| 9 | 9***1 | Винт | |
| 10 | К***8 | Прокладка | |
| 11 | К***5 | Стекло | |
| 12 | К***7 | Прокладка | |
| 13 | К***4 | Шарик | |
| 14 | К***6 | Трубка эмульсионная | |
| 15 | К***5 | Жиклер системы холостого хода топливный | |
| 16 | К***4 | Кольцо стопорное | |
| 17 | К***0 | Привод ускорительного насоса в сборе | |
| 18 | К***0 | Поплавок в сборе | |
| 19 | К***2 | Пружина клапана | |
| 20 | К***1 | Игла клапана подачи топлива | |
| 21 | К***2 | Корпус клапана подачи топлива | |
| 22 | 9***0 | Шайба фибровая | |
| 23 | К***1 | Ось поплавка | |
| 24 | К***2 | Прокладка поплавковой камеры | |
| 25 | К***1 | Крышка поплавковой камеры | |
| 26 | К***5 | Вилка в сборе | |
| 27 | С***2 | Винт стопорный | |
| 29 | К***2 | Фланец крышки | |
| 30 | 9***1 | Винт воздушной заслонки | |
| 31 | К***5 | Заслонка воздушная с осью клапана в сборе | |
| 32 | К***2 | Клапан воздушной заслонки | |
| 33 | К***1 | Пружина | |
| 34 | К***0 | Втулка | |
| 35 | К***9 | Пружина | |
| 36 | К***8 | Пружина | |
| 37 | 9***1 | Винт кронштейна | |
| 38 | К***5 | Зажим кронштейна | |
| 39 | К***2 | Кронштейн | |
| 40 | 9***1 | Болт | |
| 41 | К***0 | Ось воздушной заслонки в сборе | |
| 42 | 9***1 | Винт | |
| 43 | К***0 | Ось привода ускорительного насоса в сборе | |
| 44 | К***5 | Ось привода ускорительного насоса с рычагом в сборе | |
| 45 | К***3 | Планка | |
| 46 | 9***1 | Болт | |
| 47 | К***8 | Гайка установочная | |
| 48 | К***5 | Планка в сборе | |
| 49 | К***7 | Шайба | |
| 50 | К***6 | Пружина поршня | |
| 51 | К***5 | Пружина | |
| 52 | К***8 | Шток привода экономайзера | |
| 53 | 1***5 | Поршень экономайзера в сборе | |
| 54 | К***6 | Пружина | |
| 55 | К***0 | Клапан экономайзера в сборе | |
| 56 | 9***0 | Шайба фибровая | |
| 56 | 9***0 | Шайба фибровая | |
| 57 | К***4 | Тяга малых оборотов | |
| 58 | К***1 | Жиклер главной дозирующей системы воздушный | |
| 59 | К***5 | Сетка фильтра | |
| 60 | 9***0 | Шайба фибровая | |
| 61 | К***1 | Пробка фильтра | |
| 62 | К***5 | Рычаг привода воздушной заслонки в сборе | |
| 63 | 9***1 | Винт | |
| 64 | К***2 | Винт топливопроводящий | |
| 65 | 9***1 | Винт распылителя | |
| 66 | 9***0 | Шайба фибровая | |
| 67 | К***8 | Распылитель | |
| 68 | К***9 | Прокладка распылителя | |
| 69 | К***8 | Клапан нагнетательный | |
| 70 | К***5 | Болт | |
| 71 | 4***2 | Пробка резьбовая | |
| 72 | 9***0 | Жиклер системы холостого хода воздушный | |
| 73 | К***1 | Корпус поплавковой камеры | |
| 74 | К***2 | Жиклер главной дозирующей системы топливный | |
| 75 | К***3 | Диффузор | |
| 76 | К***4 | Прокладка смесительных камер | |
| 77 | К***2 | Заслонка дроссельная | |
| 78 | 9***0 | Пружина | |
| 79 | 1***3 | Винт системы холостого хода регулировочный | |
| 80 | 9***8 | Роликоподшипник | |
| 81 | К***0 | Ось дроссельных заслонок в сборе | |
| 82 | К***5 | Ось привода дроссельных заслонок в сборе | |
| 83 | К***9 | Прокладка | |
| 84 | К***6 | Подшипник оси привода дроссельных заслонок | |
| 85 | 9***0 | Пружина | |
| 86 | К***8 | Винт холостого хода | |
| 87 | К***7 | Рычаг дроссельных заслонок | |
| 88 | 9***1 | Винт | |
| 89 | 2***П | Шпилька М8-М8Х1Х22 крепления карбюратора | |
| 90 | 4***5 | Прокладка между карбюратором и впускной трубой | |
| 91 | К***1 | Корпус смесительных камер | |
| 92 | К***4 | Прокладка | |
| 93 | 9***1 | Винт | |
| 94 | К***1 | Манжета | |
| 95 | К***2 | Шайба манжеты | |
| 96 | К***3 | Пружина | |
| 97 | К***8 | Жиклер воздушный | |
| 98 | К***1 | Прокладка фланца | |
| 98 | К***7 | Жиклер воздушный | |
| 99 | К***5 | Корпус диафрагменного механизма в сборе | |
| 100 | 9***1 | Винт | |
| 101 | К***5 | Рычаг в сборе | |
| 102 | 4***1 | Пробка резьбовая | |
| 103 | 9***0 | Шайба фибровая | |
| 104 | 4***3 | Пробка резьбовая |
