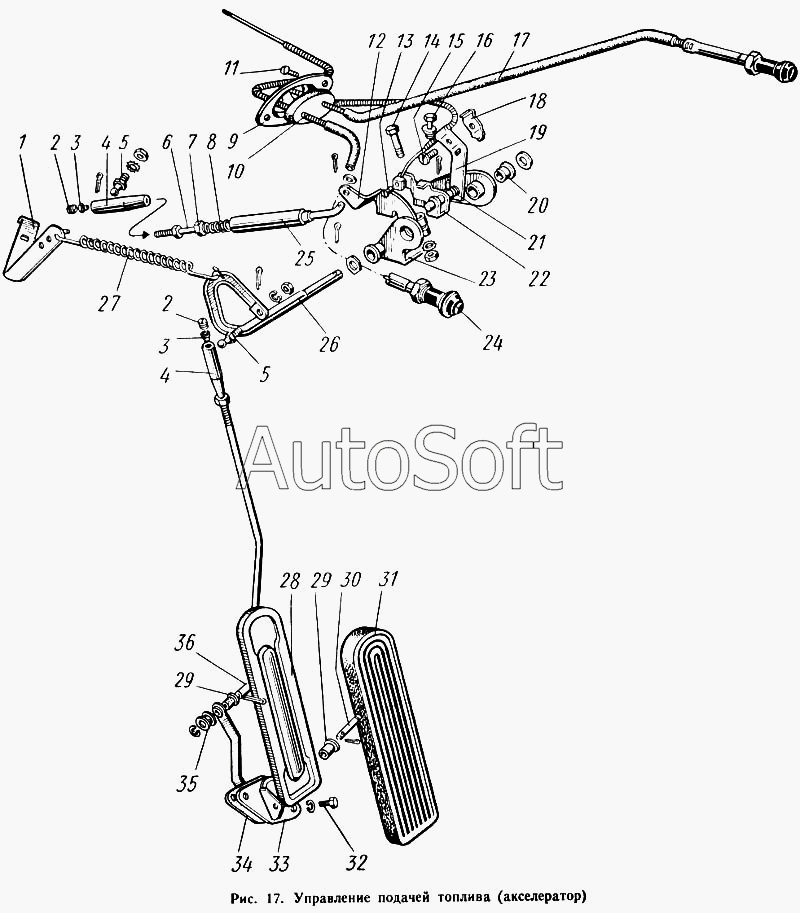

Каталог запасных частей к технике: КАВЗ-685 (1971). Управление подачей топлива (акселератор)
12
20
19
18
17
16
15
14
13
21
11
10
9
8
7
6
5
5
29
29
36
35
34
33
32
31
30
29
4
4
28
27
26
25
24
23
22
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-1108069 | 1***9 | Кронштейн оболочки тяги ручного управления подачей топлива в сборе | |
| 21-1712155 | 2***5 | Наконечник шарнирный тяги педали управления подачей топлива в сборе | |
| 21-1712155 | 2***5 | Наконечник шарнирный тяги педали управления подачей топлива в сборе | |
| 250608-П8 | 2***8 | Гайка М6 | |
| 250608-П8 | 2***8 | Гайка М6 | |
| 250608-П8 | 2***8 | Гайка М6 | |
| 250608-П8 | 2***8 | Гайка М6 | |
| 250610-П8 | 2***8 | Гайка М8 упорной шайбы ротора | |
| 250615-П8 | 2***8 | Гайка М12Х1,25 крепления тяг воздушной заслонки и ручного привода управления подачей топлива | |
| 252004-П8 | 2***8 | Шайба 6,5 | |
| 252004-П8 | 2***8 | Шайба 6,5 | |
| 252134-П2 | 2***2 | Шайба 6 пружинная | |
| 252134-П2 | 2***2 | Шайба 6 пружинная | |
| 252154-П2 | 2***2 | Шайба пружинная 6 | |
| 252155-П2 | 2***2 | Шайба пружинная 8 | |
| 252177-П8 | 2***8 | Шайба пружинная 12 | |
| 252234-П8 | 2***8 | Шайба 6 шарового пальца пружинная | |
| 252234-П8 | 2***8 | Шайба 6 шарового пальца пружинная | |
| 258003-П | 2***П | Шплинт 1,5Х20 наконечника тяги педали управления подачей топлива | |
| 258003-П | 2***П | Шплинт 1,5Х20 наконечника тяги педали управления подачей топлива | |
| 258012-П | 2***П | Шплинт 2Х12 | |
| 258012-П | 2***П | Шплинт 2Х12 | |
| 258038-П | 2***П | Шплинт 3Х15 | |
| 258038-П | 2***П | Шплинт 3Х15 | |
| 293324-П8 | 2***8 | Шайба 11 валика управления подачей топлива | |
| 53-1108029 | 5***9 | Валик управления подачей топлива с кронштейном и рычагами в сборе | |
| 53-1108034 | 5***4 | Тяга педали управления подачей топлива в сборе | |
| 53-1108050 | 5***0 | Тяга рычага дроссельной заслонки в сборе | |
| 53-1108102 | 5***2 | Тяга воздушной заслонки с ручкой в сборе | |
| 53-1108127 | 5***7 | Тяга ручного управления подачей топлива с ручкой в сборе | |
| 66-1109010 | 6***0 | Фильтр воздушный в сборе | |
| 1 | 1***8 | Кронштейн пружины управления подачей топлива | |
| 2 | 2***Б | Пробка наконечника тяги педали управления подачей топлива | |
| 3 | 7***2 | Сухарь наконечника тяги рычага дроссельной заслонки | |
| 4 | 2***6 | Наконечник тяги педали управления подачей топлива | |
| 5 | 2***А | Палец наконечника тяги педали управления подачей топлива шаровой | |
| 6 | 5***4 | Тяга рычага дроссельной заслонки | |
| 7 | 5***3 | Гайка муфты рычага дроссельной заслонки | |
| 8 | 5***2 | Пружина тяги рычага дроссельной заслонки | |
| 9 | 5***3 | Обойма уплотнителя оболочек тяг управления подачей топлива | |
| 10 | 5***А | Уплотнитель оболочек тяг управления подачей топлива | |
| 11 | 2***8 | Винт 5Х15 крепления обоймы уплотнителя оболочек тяг управления подачей топлива | |
| 12 | 5***5 | Рычаг валика управления подачей топлива | |
| 13 | 2***8 | Винт М5Х8 крепления тяги ручного управления подачей топлива | |
| 14 | 2***8 | Болт М6Х25 крепления хомута воздухоподводного патрубка пускового подогревателя | |
| 15 | 2***8 | Винт М5Х12 крепления фланца приемной трубки топливопровода | |
| 16 | 2***8 | Болт М6Х14 крепления кронштейна валика управления подачей топлива | |
| 17 | 5***0 | Тяга ручного управления подачей топлива в сборе | |
| 18 | 5***1 | Зажим оболочки тяги ручного управления подачей топлива | |
| 19 | 1***0 | Кронштейн оболочки тяги ручного управления подачей топлива | |
| 20 | 2***Б | Втулка валика управления подачей топлива | |
| 21 | 6***4 | Шпилька крепления рычага ручного управления подачей топлива | |
| 22 | 1***2 | Рычаг ручного управления подачей топлива в сборе | |
| 23 | 5***9 | Кронштейн валика управления подачей топлива | |
| 24 | 5***0 | Тяга воздушной заслонки в сборе | |
| 25 | 5***8 | Тяга рычага управления подачей топлива в сборе | |
| 26 | 6***1 | - | |
| 27 | 5***5 | Пружина управления подачей топлива | |
| 28 | 2***1 | Педаль управления подачей топлива с рычагом в сборе | |
| 29 | 5***8 | Втулка педали управления подачей топлива | |
| 29 | 5***8 | Втулка педали управления подачей топлива | |
| 30 | 2***8 | Палец 6Х32 педали управления подачей топлива | |
| 31 | 5***8 | Накладка педали управления подачей топлива | |
| 32 | 2***8 | Болт М6Х12 крепления кронштейна вентилятора к щитку кабины | |
| 33 | 5***2 | Кронштейн педали управления подачей топлива в сборе | |
| 34 | 5***5 | Прокладка кронштейна педали управления подачей топлива | |
| 35 | 5***9 | Втулка рычага педали управления подачей топлива | |
| 36 | 5***5 | Тяга педали управления подачей топлива с шайбой в сборе |
