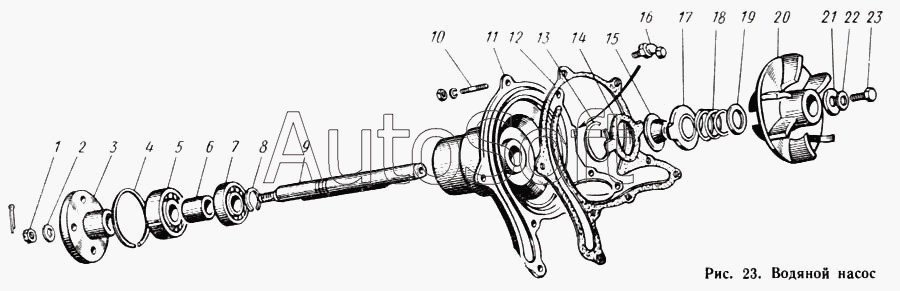

Каталог запасных частей к технике: КАВЗ-685 (1971). Водяной насос
9
23
22
21
20
19
18
17
16
15
14
13
12
11
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-1307017-А | 1***А | Крыльчатка и сальник водяного насоса в сборе | |
| 13-1307019-А | 1***А | Валик водяного насоса с внутренним стопорным кольцом в сборе | |
| 250503-П8 | 2***8 | Гайка М8Х1 | |
| 252155-П2 | 2***2 | Шайба пружинная 8 | |
| 258039-П | 2***П | Шплинт 3Х20 | |
| 53-1307009 | 5***9 | Насос водяной с электромагнитной муфтой привода вентилятора в сборе | |
| 66-1307010-Б | 6***Б | Насос водяной в сборе | |
| 1 | 2***8 | Гайка М10Х1 крепления ступицы водяного насоса | |
| 2 | 2***8 | Шайба 10 | |
| 3 | 1***4 | Ступица шкива водяного насоса и вентилятора | |
| 4 | 6***8 | Кольцо подшипника водяного насоса стопорное наружное | |
| 5 | 5***7 | Подшипник водяного насоса передний | |
| 6 | 6***5 | Втулка подшипников водяного насоса распорная | |
| 7 | 1***7 | Подшипник водяного насоса задний | |
| 8 | 5***9 | Кольцо подшипников водяного насоса стопорное внутреннее | |
| 9 | 1***Б | Валик водяного насоса | |
| 10 | 2***8 | Шпилька М8-М8Х1Х22 крепления приемной трубки | |
| 11 | 6***Б | Корпус водяного насоса | |
| 12 | 6***Б | Прокладка корпуса водяного насоса | |
| 13 | 1***2 | Кольцо сальника водяного насоса стопорное | |
| 14 | 1***3 | Шайба сальника водяного насоса уплотнительная | |
| 15 | 1***3 | Манжета сальника водяного насоса | |
| 16 | 2***8 | Пресс-масленка подшипников водяного насоса | |
| 17 | 1***Б | Обойма сальника водяного насоса | |
| 18 | 1***2 | Пружина сальника водяного насоса упорная | |
| 19 | 1***Б | Кольцо манжеты сальника водяного насоса | |
| 20 | 1***Б | Крыльчатка водяного насоса | |
| 21 | 2***8 | Шайба 8,5 | |
| 22 | 2***8 | Шайба пружинная 8 | |
| 23 | 2***8 | Болт М8Х14 валика водяного насоса |
