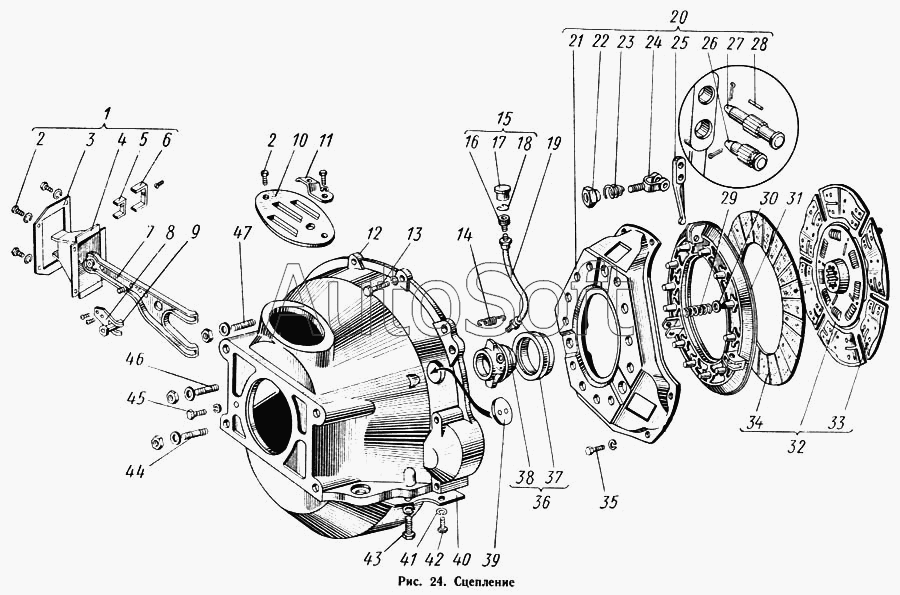

Каталог запасных частей к технике: КАВЗ-685 (1971). Сцепление
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250512-П8 | 2***8 | Гайка М10 | |
| 250551-П8 | 2***8 | Гайка М14Х1,6 | |
| 250613-П8 | 2***8 | Гайка М10 | |
| 252135-П2 | 2***2 | Шайба пружинная 8 | |
| 252154-П2 | 2***2 | Шайба пружинная 6 | |
| 252154-П2 | 2***2 | Шайба пружинная 6 | |
| 252155-П2 | 2***2 | Шайба пружинная 8 | |
| 252156-П2 | 2***2 | Шайба пружинная 10 | |
| 252156-П2 | 2***2 | Шайба пружинная 10 | |
| 252157-П2 | 2***2 | Шайба пружинная 12 | |
| 252176-П8 | 2***8 | Шайба пружинная 10 | |
| 252178-П8 | 2***8 | Шайба пружинная 14 | |
| 253863-П | 2***П | Заклепка 4Х5 крепления пружинной пластины к диску сцепления | |
| 255064-П8 | 2***8 | Заклепка 4Х9 крепления пластины и скоб к вилке | |
| 258023-П | 2***П | Шплинт 2,5Х12 пальца игольчатого подшипника | |
| 293312-П8 | 2***8 | Шайба 10,5 | |
| 293907-П | 2***П | Заклепка 4Х6 крепления фрикционного кольца к пластине диска | |
| 293913-П | 2***П | Заклепка 4Х7 крепления фрикционного кольца к диску сцепления | |
| 52-1601201 | 5***1 | Вилка подшипника выключения сцепления с чехлом в сборе | |
| 53-1601010 | 5***0 | Картер сцепления в сборе | |
| 53-1601094 | 5***4 | Рычаг нажимного диска сцепления оттяжной в сборе | |
| ВК-53-1601198 | В***8 | Рычаг нажимного диска сцепления оттяжной (комплект) | |
| 1 | 5***0 | Вилка подшипника выключения сцепления с чехлом и рамкой в сборе | |
| 2 | 2***8 | Болт М6Х12 крепления кронштейна вентилятора к щитку кабины | |
| 3 | 5***8 | Рамка чехла вилки подшипника выключения сцепления | |
| 4 | 5***9 | Чехол вилки подшипника выключения сцепления | |
| 5 | 5***5 | Скоба чехла выключения сцепления прижимная внутренняя | |
| 6 | 5***6 | Скоба чехла вилки выключения сцепления прижимная наружная | |
| 7 | 5***2 | Вилка подшипника выключения сцепления с сухарем в сборе | |
| 8 | 1***6 | Пластина вилки подшипника выключения сцепления удерживающая | |
| 9 | 1***6 | Опора вилки подшипника выключения сцепления шаровая | |
| 10 | 5***2 | Крышка люка картера сцепления | |
| 11 | 5***0 | Кронштейн масленки муфты выключения сцепления | |
| 12 | 6***5 | Картер сцепления (верхняя часть) | |
| 13 | 2***8 | Болт М10Х33 крепления картера сцепления к блоку | |
| 14 | 1***2 | Пружина муфты подшипника выключения сцепления оттяжная | |
| 15 | 5***0 | Масленка подшипника выключения сцепления в сборе | |
| 16 | 5***2 | Корпус масленки подшипника выключения сцепления в сборе | |
| 17 | М***9 | Крышка масленки подшипника выключения сцепления в сборе | |
| 18 | М***3 | Пружина крышки масленки подшипника выключения сцепления стопорная | |
| 19 | 5***0 | Шланг смазки подшипника выключения сцепления гибкий в сборе | |
| 20 | 5***0 | Диск сцепления нажимной с кожухом в сборе | |
| 21 | 5***5 | Кожух сцепления | |
| 22 | 5***8 | Гайка вилки рычага нажимного диска сцепления регулировочная | |
| 23 | 5***5 | Пружина вилки оттяжного рычага | |
| 24 | 5***8 | Вилка оттяжного рычага нажимного диска сцепления опорная | |
| 25 | 5***5 | Рычаг нажимного диска сцепления оттяжной | |
| 26 | 5***2 | Палец вилки нажимного диска сцепления | |
| 27 | 5***0 | Палец игольчатого подшипника оттяжного рычага нажимного диска сцепления | |
| 28 | Г***4 | Ролик 1,6Х12 подшипника оттяжного рычага нажимного диска сцепления игольчатый | |
| 29 | 5***2 | Пружина сцепления нажимная | |
| 30 | 1***7 | Шайба нажимной пружины сцепления изоляционная | |
| 31 | 5***3 | Диск сцепления нажимной | |
| 32 | 5***0 | Диск сцепления ведомый в сборе | |
| 33 | 5***6 | Пластина фрикционной накладки ведомого диска сцепления пружинная | |
| 34 | 5***8 | Накладка ведомого диска сцепления фрикционная | |
| 35 | 2***2 | Болт М8Х30 крепления кожуха сцепления к маховику | |
| 36 | 5***0 | Подшипник с муфтой выключения сцепления в сборе | |
| 37 | М***0 | Подшипник муфты выключения сцепления | |
| 38 | 5***5 | Муфта выключения сцепления | |
| 39 | 5***А | Сетка окна картера | |
| 40 | 6***8 | Картер сцепления (нижняя часть) | |
| 41 | 2***2 | Шайба пружинная 6 | |
| 42 | 2***8 | Винт М6Х8 крепления нижней части картера сцепления к верхней | |
| 43 | 2***8 | Болт М8Х 16 крепления петли к капоту | |
| 44 | 2***П | Шпилька М14-М14Х1,5Х32 крепления картера коробки перемены передач к картеру сцепления | |
| 45 | 2***8 | Болт М10Х32 крепления шаровой опоры | |
| 46 | 2***2 | Шпилька М10- М10Х1Х20 крепления картера сцепления к блоку | |
| 47 | 2***8 | Шпилька М10-М10Х1Х22 крепления картера сцепления к блоку |
