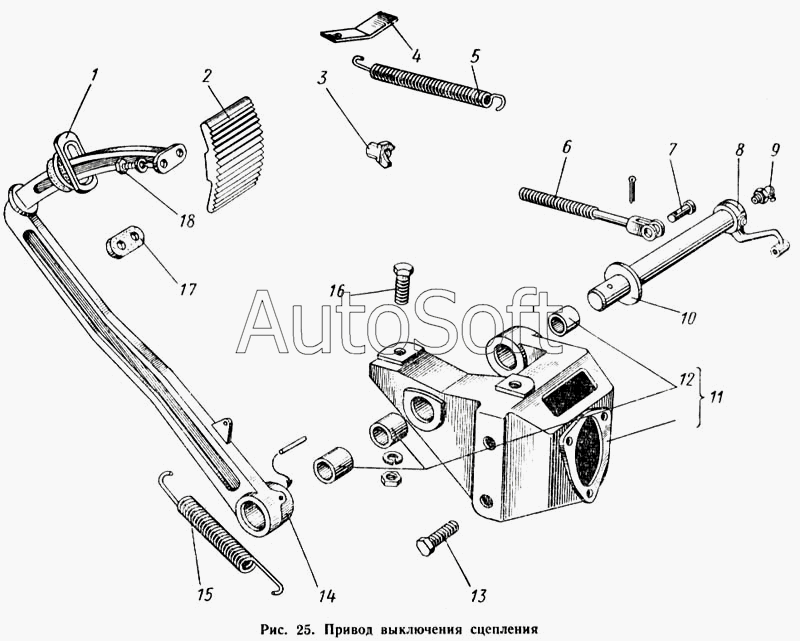

Каталог запасных частей к технике: КАВЗ-685 (1971). Привод выключения сцепления
7
18
17
16
15
14
13
12
11
10
9
8
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250512-П8 | 2***8 | Гайка М10 | |
| 252135-П2 | 2***2 | Шайба пружинная 8 | |
| 252136-П2 | 2***2 | Шайба пружинная 10 | |
| 258038-П | 2***П | Шплинт 3Х15 | |
| 258978-П8 | 2***8 | Штифт 8Х40 педали сцепления конический | |
| 258978-П8 | 2***8 | Штифт 8Х40 педали сцепления конический | |
| 1 | М***7 | Муфта отверстий пола в местах прохода педалей защитная | |
| 2 | 5***2 | Площадка педали сцепления | |
| 3 | 5***А | Гайка тяги выключения сцепления регулировочная | |
| 4 | 1***А | Скоба пружинная вилки подшипника выключения сцепления оттяжная | |
| 5 | 1***7 | Пружина вилки подшипника выключения сцепления оттяжная | |
| 6 | 5***0 | Тяга выключения сцепления в сборе | |
| 7 | 2***8 | Палец 8Х25 тяги выключения сцепления | |
| 8 | 5***2 | Валик педалей сцепления и тормоза в сборе | |
| 9 | 2***8 | Пресс-масленка подшипников водяного насоса | |
| 10 | А***2 | Шайба педалей распорная | |
| 11 | 5***3 | Кронштейн педалей сцепления и тормоза со втулками в сборе | |
| 12 | А***В | Втулка кронштейна педалей | |
| 13 | 2***8 | Болт М10Х35 крепления кронштейна педалей длинный | |
| 14 | 5***5 | Педаль сцепления | |
| 15 | М***А | Пружина педали сцепления оттяжная | |
| 16 | 2***8 | Болт М10Х30 крепления топливного отстойника | |
| 17 | 5***0 | Буфер педали сцепления | |
| 18 | 2***8 | Болт М8Х 20 крепления брызговика к кронштейну |
