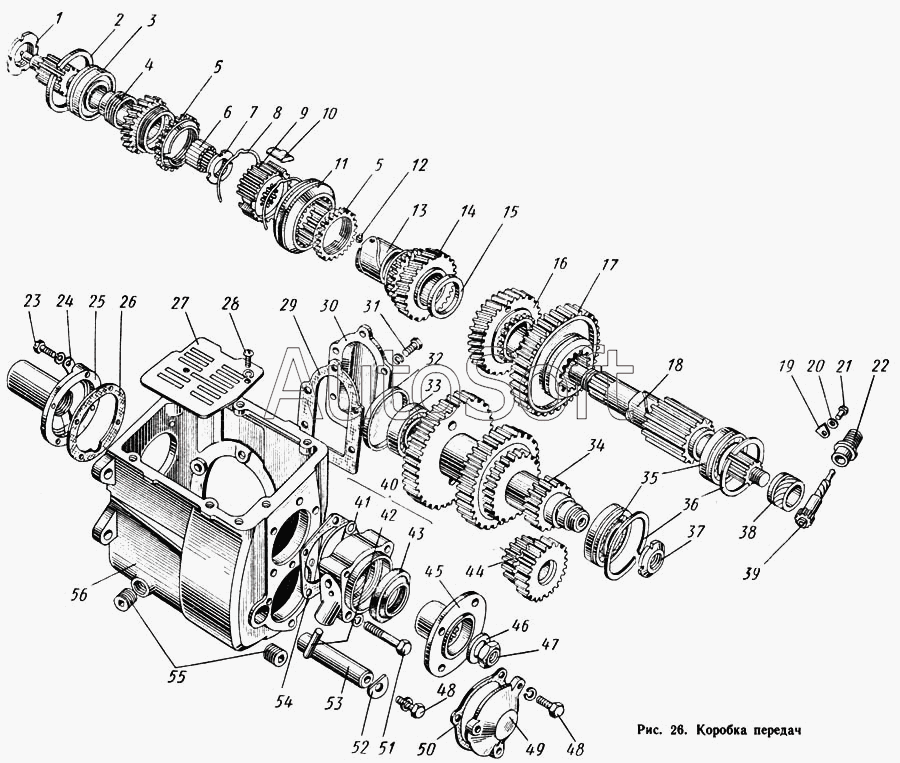

Каталог запасных частей к технике: КАВЗ-685 (1971). Коробка передач
32
38
37
36
36
35
35
34
33
39
31
30
29
28
27
26
25
24
48
48
56
55
54
53
52
51
50
49
23
47
46
45
44
43
42
41
40
4
3
2
1
5
5
14
22
21
20
19
18
17
16
15
13
12
11
10
9
8
7
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201283-П | 2***П | Болт М10Х28 крепления задней крышки коробки передач | |
| 252136-П2 | 2***2 | Шайба пружинная 10 | |
| 252136-П2 | 2***2 | Шайба пружинная 10 | |
| 252153-П2 | 2***2 | Шайба пружинная 5 | |
| 252155-П2 | 2***2 | Шайба пружинная 8 | |
| 252156-П2 | 2***2 | Шайба пружинная 10 | |
| 252156-П2 | 2***2 | Шайба пружинная 10 | |
| 51-1701240-Д | 5***Д | Фланец вторичного вала коробки передач | |
| 52-1700010 | 5***0 | Коробка передач в сборе | |
| 52-1701022 | 5***2 | Комплект первичного вала с блокирующим кольцом синхронизатора (после притирки конусов) | |
| 52-1701100 | 5***0 | Вал коробки передач вторичный в сборе | |
| 52-1701105-Б | 5***Б | Вал коробки передач вторичный | |
| 52-1701116 | 5***6 | Муфта переключения третьей и четвертой передач скользящая со ступицей (комплект) | |
| 52-1701128 | 5***8 | Комплект шестерни третьей передачи с блокирующим кольцом синхронизатора (после притирки конусов) | |
| 1 | 5***4 | Гайка крепления подшипника первичного вала | |
| 2 | 5***3 | Кольцо подшипника первичного вала коробки передач упорное | |
| 3 | 1***К | Подшипник первичного вала коробки передач | |
| 4 | 5***0 | Вал коробки передач первичный | |
| 5 | 5***4 | Кольцо третьей и четвертой передач синхронизатора блокирующее | |
| 6 | 5***2 | Ролик переднего подшипника вторичного вала коробки передач | |
| 7 | 5***5 | Гайка вторичного вала коробки передач стопорная | |
| 8 | 5***0 | Пружина синхронизатора | |
| 9 | 5***9 | Ступица скользящей муфты синхронизатора третьей и четвертой передач | |
| 10 | 2***1 | Сухарь синхронизатора | |
| 11 | 5***8 | Муфта синхронизатора третьей и четвертой передач скользящая | |
| 12 | 5***0 | Стопор втулки шестерни третьей передачи | |
| 13 | 5***5 | Втулка шестерни третьей передачи | |
| 14 | 5***3 | Шестерня третьей передачи вторичного вала в сборе | |
| 15 | 5***4 | Шайба шестерни второй передачи вторичного вала упорная | |
| 16 | 5***1 | Шестерня второй передачи вторичного вала в сборе | |
| 17 | 5***0 | Шестерня первой передачи и заднего хода | |
| 18 | 5***5 | Вал коробки передач вторичный | |
| 19 | 5***1 | Стопор штуцера гибкого вала привода к спидометру | |
| 20 | 2***2 | Шайба пружинная 6 | |
| 21 | 2***8 | Болт М6Х12 крепления стопора штуцера ведомой шестерни привода к спидометру | |
| 22 | 5***0 | Штуцер гибкого вала привода к спидометру | |
| 23 | 2***8 | Болт М8Х22 крепления пускового подогревателя на раме | |
| 24 | 5***А | Скоба оттяжной пружины муфты подшипника выключения сцепления | |
| 25 | 5***0 | Крышка подшипника первичного вала коробки передач | |
| 26 | 5***2 | Прокладка крышки подшипника первичного вала коробки передач | |
| 27 | 5***6 | Грязеуловитель коробки передач | |
| 28 | 2***П | Винт М5Х7 крепления грязеуловителя | |
| 29 | 5***1 | Прокладка крышки люка коробки передач | |
| 30 | 5***0 | Крышка люка коробки передач | |
| 31 | 2***П | Болт М10Х20 крепления крышки люка коробки передач | |
| 32 | 5***А | Заглушка переднего подшипника промежуточного вала коробки передач | |
| 33 | 5***4 | Подшипник промежуточного вала коробки передач передний в сборе | |
| 34 | 5***0 | Блок шестерен промежуточного вала коробки передач | |
| 35 | 1***К | Подшипник вторичного вала коробки передач задний | |
| 35 | 1***К | Подшипник вторичного вала коробки передач задний | |
| 36 | 2***4 | Кольцо заднего подшипника вторичного вала коробки передач упорное | |
| 36 | 2***4 | Кольцо заднего подшипника вторичного вала коробки передач упорное | |
| 37 | 5***9 | Гайка заднего подшипника промежуточного вала коробки передач стопорная | |
| 38 | 5***3 | Шестерня привода к спидометру ведущая | |
| 39 | 5***4 | Шестерня привода к спидометру ведомая | |
| 40 | 5***0 | Крышка заднего подшипника вторичного вала коробки передач в сборе | |
| 41 | 5***5 | Крышка заднего подшипника вторичного вала коробки передач | |
| 42 | 5***5 | Палец рычага привода центрального тормоза | |
| 43 | 5***2 | Сальник вторичного вала коробки передач с пружиной в сборе | |
| 44 | 5***0 | Блок шестерен заднего хода коробки передач в сборе | |
| 45 | 5***0 | Фланец вторичного вала коробки передач | |
| 46 | 5***4 | Шайба гайки вторичного вала коробки передач | |
| 47 | 5***7 | Гайка М22 вторичного вала коробки передач | |
| 48 | 2***П | Болт М10Х25 крышки заднего подшипника промежуточного вала коробки передач | |
| 49 | 5***0 | Крышка заднего подшипника промежуточного вала коробки передач | |
| 50 | 5***5 | Прокладка крышки заднего подшипника промежуточного вала коробки передач | |
| 51 | 2***8 | Болт М10Х65 крепления задней крышки коробки передач | |
| 52 | 5***2 | Пластина оси заднего хода коробки передач упорная | |
| 53 | 5***0 | Ось блока шестерен заднего хода коробки передач | |
| 54 | 5***3 | Прокладка крышки заднего подшипника вторичного вала коробки передач | |
| 55 | А***7 | Пробка наливного и сливного отверстий картера коробки передач | |
| 56 | 5***5 | Картер коробки передач |
