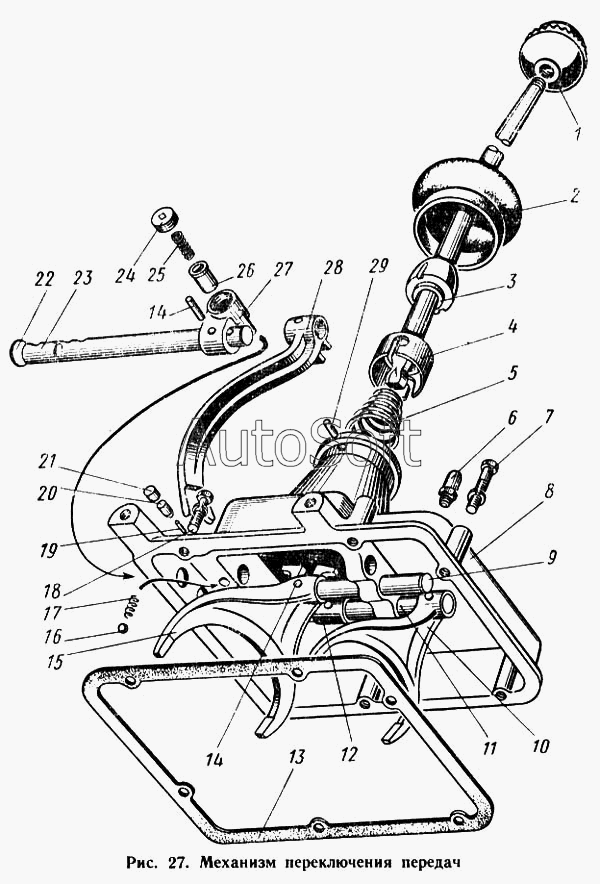

Каталог запасных частей к технике: КАВЗ-685 (1971). Механизм переключения передач
14
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252136-П2 | 2***2 | Шайба пружинная 10 | |
| 52-1702094 | 5***4 | Головка включения заднего хода в сборе | |
| 1 | 5***8 | Рукоятка рычага переключения передач в сборе | |
| 2 | 5***8 | Колпак верхней крышки коробки передач защитный | |
| 3 | 5***0 | Рычаг переключения передач | |
| 4 | 5***6 | Колпак рычага переключения передач | |
| 5 | 5***2 | Пружина рычага переключения передач | |
| 6 | 2***П | Сапун в сборе | |
| 7 | 2***8 | Болт М10Х45 крепления верхней крышки коробки передач | |
| 8 | 5***5 | Крышка коробки передач верхняя | |
| 9 | 5***1 | Шток переключения третьей и четвертой передач | |
| 10 | 5***4 | Вилка переключения первой и второй передач | |
| 11 | 5***0 | Шток переключения первой и второй передач | |
| 12 | 5***А | Головка штока переключения первой и второй передач | |
| 13 | 5***6 | Прокладка верхней крышки коробки передач | |
| 14 | 2***8 | Штифт вилки переключения третьей и четвертой передач | |
| 14 | 2***8 | Штифт вилок механизма переключения передач | |
| 15 | 5***7 | Вилка переключения третьей и четвертой передач | |
| 16 | 2***П | Шарик 3/8" фиксатора механизма переключений передач | |
| 17 | А***4 | Пружина стопорного шарика механизма переключения передач | |
| 18 | 2***8 | Болт М10Х25 крепления растяжки к кронштейну петли капота | |
| 19 | 5***5 | Палец штока переключения третьей и четвертой передач стопорный | |
| 20 | 5***0 | Плунжер штоков переключения передач стопорный | |
| 21 | 5***9 | Заглушка отверстия плунжеров штоков переключения передач | |
| 22 | 2***П | Заглушка 20 верхней крышки коробки передач | |
| 23 | 5***2 | Шток переключения передачи заднего хода | |
| 24 | 5***9 | Стопор пружины предохранителя включения заднего хода | |
| 25 | 5***8 | Пружина предохранителя включения заднего хода | |
| 26 | 5***7 | Предохранитель включения заднего хода | |
| 27 | 5***А | Головка штока заднего хода | |
| 28 | 5***2 | Вилка включения заднего хода | |
| 29 | 2***8 | Штифт 6Х 15 рычага переключения передач установочный |
