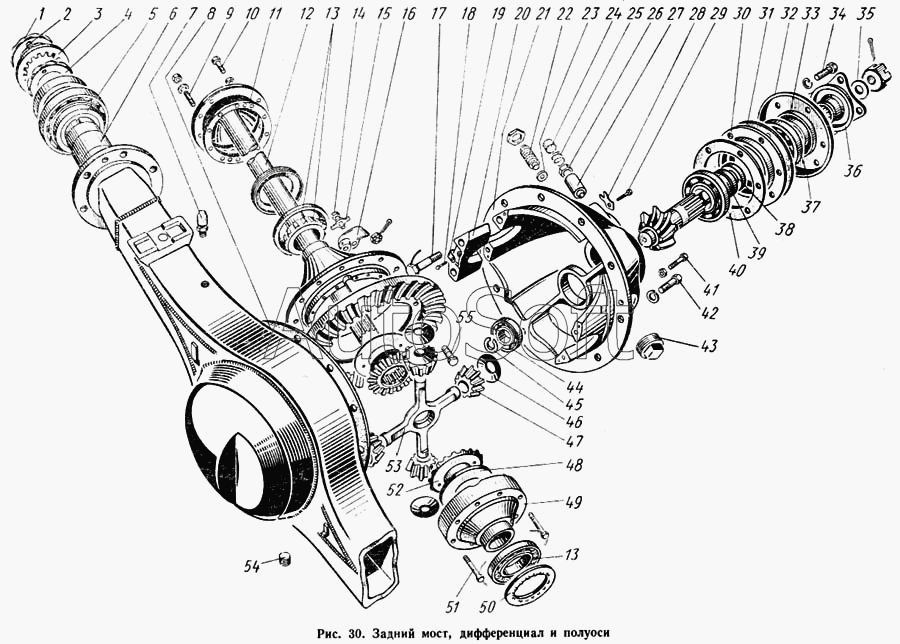

Каталог запасных частей к технике: КАВЗ-685 (1971). Задний мост, дифференциал и полуоси
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250512-П8 | 2***8 | Гайка М10 | |
| 250512-П8 | 2***8 | Гайка М10 | |
| 250651-П8 | 2***8 | Гайка М22Х1,5 регулировочного винта ведомой шестерни | |
| 250977-П18 | 2***8 | Гайка М12Х1,25 | |
| 252137-П2 | 2***2 | Шайба пружинная 12 | |
| 252137-П2 | 2***2 | Шайба пружинная 12 | |
| 252138-П2 | 2***2 | Шайба пружинная 14 | |
| 258039-П | 2***П | Шплинт 3Х20 | |
| 258056-П | 2***П | Шплинт 4Х40 | |
| 258267-П | 2***П | Шплинт-проволока 1,2Х550 | |
| 258288-П | 2***П | Шплинт-проволока 16Х350 | |
| 292855-П8 | 2***8 | Гайка М14Х1,5 | |
| 292958-П | 2***П | Гайка М24Х1,5 | |
| 53-2400012 | 5***2 | Мост задний с тормозами и ступицами | |
| 53-2401008 | 5***8 | Картер заднего моста в сборе (с подушками, крышкой и усилителем) | |
| 53-2401009 | 5***9 | Картер заднего моста в сборе (с крышкой и усилителем) | |
| 53-2401054 | 5***4 | Гайка подшипников ступицы заднего колеса со сштифтом в сборе | |
| 53-2402010 | 5***0 | Редуктор заднего моста в сборе | |
| 53-2402012 | 5***2 | Картер редуктора заднего моста с крышками подшипников в сборе | |
| 53-2402020 | 5***0 | Шестерни главной пары заднего моста ведущая и ведомая (комплект после притирки) | |
| 53-2402022 | 5***2 | Муфта с наружными кольцами подшипников ведущей шестерни главной пары заднего моста в сборе | |
| 53-2402032 | 5***2 | Прокладка подшипников ведущей шестерни главной пары заднего моста регулировочная (толщиной 0,15 мм) | |
| 53-2402033 | 5***3 | Прокладка подшипников ведущей шестерни главной пары заднего моста регулировочная (толщиной 0,25 мм) | |
| 53-2402047 | 5***7 | Прокладка муфты подшипников ведущей шестерни главной пары заднего моста (толщиной 0,25 мм) | |
| 53-2402048 | 5***8 | Прокладка муфты подшипников ведущей шестерни главной пары заднего моста (толщиной 0,8 мм) | |
| 53-2402050 | 5***0 | Крышка картера заднего моста передняя с сальником в сборе | |
| 53-2402078 | 5***8 | Винт упора ведомой шестерни главной пары заднего моста регулировочный в сборе | |
| 53-2403010 | 5***0 | Дифференциал заднего моста в сборе | |
| 1 | 5***2 | Гайка подшипников ступицы заднего колеса | |
| 2 | 2***П | Штифт 5Х11 гайки подшипников ступицы заднего колеса стопорный | |
| 3 | 5***0 | Шайба гайки подшипников ступицы заднего колеса стопорная | |
| 4 | 5***3 | Гайка подшипников ступицы заднего колеса с отверстием для штифта | |
| 5 | 5***5 | Втулка сальника ступицы заднего колеса | |
| 6 | 5***5 | Картер заднего моста в сборе | |
| 7 | 2***П | Сапун в сборе | |
| 8 | 5***5 | Прокладка картера редуктора заднего моста | |
| 9 | 2***8 | Шпилька М14-М14Х1,5Х35 полуоси заднего колеса | |
| 10 | 2***8 | Болт М10Х22 крепления кронштейна к раме | |
| 11 | 5***8 | Прокладка полуоси заднего моста | |
| 12 | 5***0 | Полуось заднего моста | |
| 13 | 5***6 | Подшипник коробки сателлитов дифференциала заднего моста в сборе | |
| 14 | 2***П | Болт М8Х22 маслоуловителя дифференциала заднего моста | |
| 15 | 5***3 | Шайба болта крепления маслоуловителя дифференциала зад- | |
| 16 | 5***2 | Маслоуловитель коробки сателлитов дифференциала заднего моста | |
| 17 | 2***П | Болт М16Х105 крышки подшипника дифференциала заднего моста | |
| 18 | 2***П | Болт М8Х15 крепления пластины стопорной гайки подшипника дифференциала | |
| 19 | 5***4 | Пластина гайки подшипника дифференциала стопорная | |
| 20 | 5***8 | Крышка подшипника дифференциала заднего моста в сборе | |
| 21 | 5***3 | Картер редуктора заднего моста | |
| 22 | 5***9 | Винт упора ведомой шестерни главной пары заднего моста регулировочный | |
| 23 | 5***4 | Втулка упора ведомой шестерни главной пары заднего моста | |
| 24 | 2***П | Пробка К1" маслоприемного отверстия | |
| 25 | 5***9 | Пружина картера редуктора заднего моста | |
| 26 | 5***8 | Тарелка маслоприемной трубки картера редуктора заднего моста | |
| 27 | 5***6 | Трубка картера редуктора заднего моста маслоприемная | |
| 28 | 5***7 | Пластина маслоприемной трубки картера редуктора заднего моста стопорная | |
| 29 | 2***8 | Болт М6Х 18 крепления маслоприемной трубки картера редуктора заднего моста | |
| 30 | 5***3 | Муфта подшипников ведущей шестерни главной пары заднего моста | |
| 31 | 5***5 | Прокладка муфты подшипников ведущей шестерни главной пары заднего моста | |
| 32 | 5***1 | Крышка картера заднего моста передняя | |
| 33 | 5***4 | Сальник ведущей шестерни главной пары заднего моста в сборе | |
| 34 | 2***8 | Болт М12Х42 крепления муфты подшипников ведущей шестерни главной пары заднего моста | |
| 35 | 5***4 | Шайба гайки вторичного вала коробки передач | |
| 36 | 5***0 | Фланец крепления карданного вала к ведущей шестерне главной пары заднего моста в сборе | |
| 37 | 5***5 | Подшипник ведущей шестерни главной пары заднего моста задний | |
| 37 | 5***5 | Подшипник ведущей шестерни главной пары заднего моста передний | |
| 38 | 5***9 | Кольцо подшипников ведущей шестерни главной пары заднего моста распорное | |
| 39 | 5***1 | Прокладка подшипников ведущей шестерни главной пары заднего моста регулировочная (толщиной 0,1 мм) | |
| 40 | 5***6 | Прокладка муфты подшипников ведущей шестерни главной пары заднего моста (толщиной 0, 1 мм) | |
| 41 | 2***8 | Болт М10Х30 крепления топливного отстойника | |
| 42 | 2***8 | Болт М12Х1,25Х38 крепления редуктора заднего моста | |
| 43 | 2***П | Пробка К2" контрольного отверстия | |
| 44 | 5***1 | Подшипник направляющего конца ведущей шестерни главной пары заднего моста роликовый цилиндрический | |
| 45 | 5***4 | Кольцо заднего подшипника ведущей шестерни главной пары заднего моста стопорное | |
| 46 | 5***8 | Шайба сателлита опорная | |
| 47 | 5***5 | Сателлит дифференциала заднего моста | |
| 48 | 5***0 | Шайба шестерни полуоси заднего моста опорная | |
| 49 | 5***6 | Коробка сателлитов дифференциала заднего моста в сборе | |
| 50 | 5***0 | Гайка подшипника дифференциала | |
| 51 | 5***4 | Болт коробки сателлитов дифференциала заднего моста | |
| 52 | 5***0 | Шестерня полуоси заднего моста | |
| 53 | 5***0 | Крестовина сателлитов дифференциала заднего моста | |
| 54 | А***7 | Пробка наливного и сливного отверстий картера коробки передач | |
| 55 | 5***2 | Болт крепления ведомой шестерни главной пары заднего моста |
