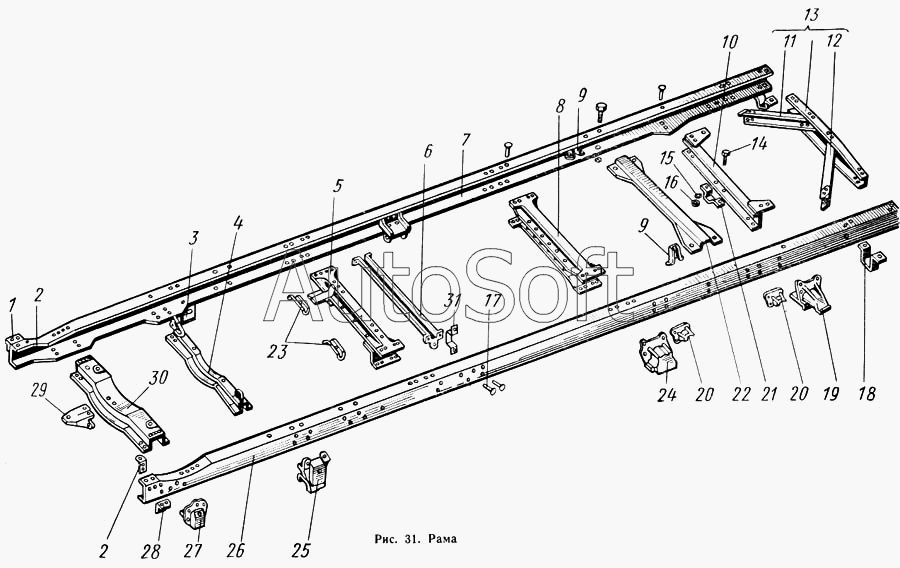

Каталог запасных частей к технике: КАВЗ-685 (1971). Рама
6
14
13
12
11
10
9
9
8
7
15
5
4
3
2
2
1
23
31
30
29
28
27
26
25
24
22
21
20
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201497-П29 | 2***9 | Болт М10Х25 | |
| 250810-П29 | 2***9 | Гайка М10 | |
| 252136-П29 | 2***9 | Шайба пружинная 10 | |
| 294430-П | 2***П | Заклепка 10Х24 кронштейна буфера рамки радиатора | |
| 294431-П | 2***П | Заклепка 10Х26 косынки | |
| 294431-П | 2***П | Заклепка 10Х26 косынки | |
| 294431-П | 2***П | Заклепка 10Х26 косынки | |
| 294431-П | 2***П | Заклепка 10Х26 косынки | |
| 294431-П | 2***П | Заклепка 10Х26 косынки | |
| 294431-П | 2***П | Заклепка 10Х26 косынки | |
| 294431-П | 2***П | Заклепка 10Х26 косынки | |
| 294432-П | 2***П | Заклепка 10 Х28 | |
| 294432-П | 2***П | Заклепка 10 Х28 | |
| 294432-П | 2***П | Заклепка 10 Х28 | |
| 294432-П | 2***П | Заклепка 10 Х28 | |
| 294432-П | 2***П | Заклепка 10 Х28 | |
| 294432-П | 2***П | Заклепка 10 Х28 | |
| 294432-П | 2***П | Заклепка 10 Х28 | |
| 294432-П | 2***П | Заклепка 10 Х28 | |
| 294432-П | 2***П | Заклепка 10 Х28 | |
| 294434-П | 2***П | Заклепка 10Х32 поперечины № 5 | |
| 294435-П | 2***П | Заклепка 10Х34 крепления раскоса к лонжерону | |
| 294435-П | 2***П | Заклепка 10Х34 крепления раскоса к лонжерону | |
| 52-2801212-Б | 5***Б | Раскос поперечины № 6 правый | |
| 52-2801213-Б | 5***Б | Раскос поперечины № 6 левый | |
| 53-2801036 | 5***6 | Усилитель лонжерона правый | |
| 53-2801037 | 5***7 | Усилитель лонжерона левый | |
| 53-2801082 | 5***2 | Поперечина № 1 рамы | |
| 53-2801155 | 5***5 | Поперечина № 3 рамы | |
| 53-2801155 | 5***5 | Поперечина № 3 рамы | |
| 53-2801166 | 5***6 | Усилитель поперечины № 3 | |
| 53-2801178 | 5***8 | Усилитель поперечины № 4 | |
| 53-2801186 | 5***6 | Поперечина № 5 рамы | |
| 53-2801198 | 5***8 | Поперечина № 6 рамы | |
| 53-2801273 | 5***3 | Кронштейн буфера рамки радиатора | |
| 663-2915411 | 6***1 | Балка амортизаторов опорная | |
| 663-2915412 | 6***2 | Усилитель | |
| 685-2800015 | 6***5 | Рама в сборе | |
| 1 | 5***6 | Кронштейн буксирного крюка правый | |
| 2 | 5***6 | Усилитель лонжерона | |
| 3 | 5***6 | Кронштейн передней рессоры задний правый | |
| 4 | 5***0 | Поперечина № 2 рамы в сборе | |
| 5 | 5***2 | Поперечина № 3 рамы в сборе | |
| 6 | 5***8 | Поперечина опоры промежуточного карданного вала | |
| 7 | 5***0 | Лонжерон рамы правый | |
| 8 | 5***2 | Поперечина № 4 рамы в сборе | |
| 9 | 5***6 | Усилитель лонжерона | |
| 10 | 5***4 | Поперечина № 5 рамы в сборе | |
| 11 | 5***0 | Раскос поперечины № 6 рамы в сборе | |
| 12 | 5***1 | Раскос поперечины № 6 левый в сборе | |
| 13 | 5***А | Поперечина № 6 рамы в сборе | |
| 14 | 2***9 | Болт М10Х20 | |
| 15 | 2***9 | Шайба пружинная 10 | |
| 16 | 2***9 | Гайка М10 | |
| 17 | 2***П | Заклепка 10Х26 косынки | |
| 18 | 6***2 | Упор колеса задний | |
| 19 | 5***7 | Кронштейн задней рессоры задний левый | |
| 20 | 5***4 | Кронштейн задней дополнительной рессоры | |
| 21 | 6***0 | Упор колеса передний | |
| 22 | 6***0 | Балка амортизаторов задней подвески опорная в сборе | |
| 23 | 5***0 | Кронштейн поперечины № 3 для крепления кабины | |
| 24 | 5***5 | Кронштейн задней рессоры передний левый | |
| 25 | 5***7 | Кронштейн передней рессоры задний левый | |
| 26 | 5***1 | Лонжерон рамы левый | |
| 27 | 5***5 | Кронштейн передней рессоры передний левый | |
| 28 | 5***7 | Кронштейн буксирного крюка левый | |
| 29 | 5***4 | Кронштейн поперечины № 1 для крепления радиатора | |
| 30 | 5***0 | Поперечина № 1 рамы в сборе | |
| 31 | 5***2 | Кронштейн крепления глушителя промежуточный |
