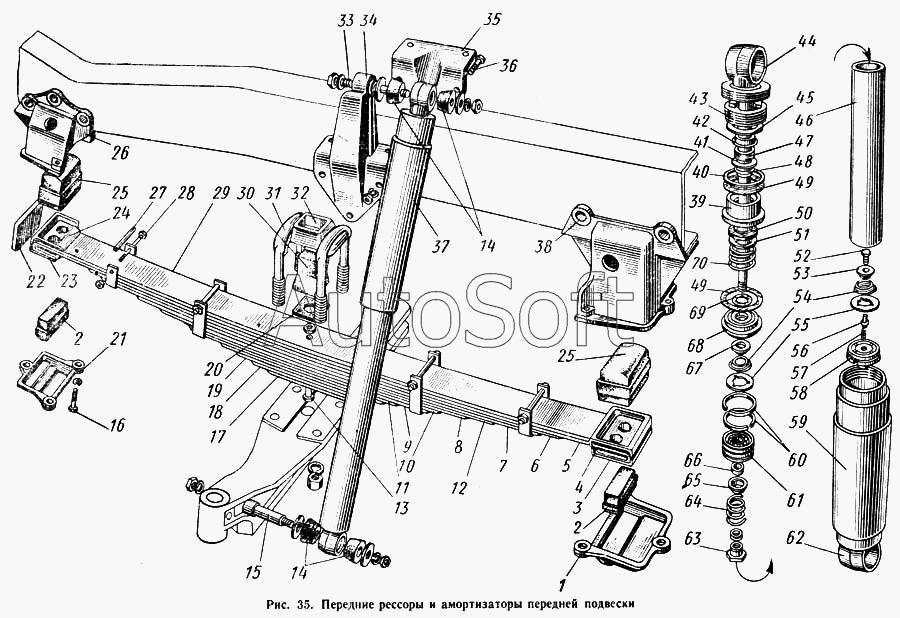

Каталог запасных частей к технике: КАВЗ-685 (1971). Передние рессоры и амортизаторы передней подвески
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
49
50
51
52
53
54
55
55
56
57
58
58
59
60
61
62
63
64
65
66
67
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250510-П2 | 2***2 | Гайка М8 | |
| 250512-П8 | 2***8 | Гайка М10 | |
| 250515-П8 | 2***8 | Гайка ЛМ2Х1,25 крепления пальца амортизатора передней подвески | |
| 250561-П8 | 2***8 | Гайка М16Х1,5 | |
| 251815-П2 | 2***2 | Гайка М12Х1,25 | |
| 252136-П2 | 2***2 | Шайба пружинная 10 | |
| 252136-П2 | 2***2 | Шайба пружинная 10 | |
| 252139-П2 | 2***2 | Шайба пружинная 16 | |
| 252139-П2 | 2***2 | Шайба пружинная 16 | |
| 252157-П2 | 2***2 | Шайба пружинная 12 | |
| 253219-П | 2***П | Заклепка 10Х14 чашек передней рессоры | |
| 257039-П | 2***П | Заклепка 10Х26 хомута передней рессоры | |
| 292873-П8 | 2***8 | Гайка М16Х1,5 крепления пальца амортизатора передней подвески | |
| 292873-П8 | 2***8 | Гайка М16Х1,5 крепления пальца амортизатора передней подвески | |
| 293375-П | 2***П | Шайба 12 штока амортизатора передней подвески | |
| 293375-П | 2***П | Шайба 12 штока амортизатора передней подвески | |
| 293378-П8 | 2***8 | Шайба 12,5 пальца амортизатора | |
| 293496-П8 | 2***8 | Шайба 19,5 пальца амортизатора | |
| 294435-П | 2***П | Заклепка 10Х34 крепления раскоса к лонжерону | |
| 294439-П | 2***П | Заклепка 10Х40 кронштейна передней рессоры | |
| 52-2902444 | 5***4 | Кронштейн передней рессоры передний правый | |
| 53-2902012-А | 5***А | Рессора передняя в сборе | |
| 53-2905402-А | 5***А | Амортизатор передней подвески с деталями крепления (комплект) | |
| 53-2905403-Б | 5***Б | Шток амортизатора с направляющей штока (комплект) | |
| 53-2905404-Б | 5***Б | Сальник, амортизатора передней подвески (комплект) | |
| 53-2905407-Б | 5***Б | Резервуар амортизатора передней подвески с гайкой (комплект) | |
| 53-2905540 | 5***0 | Кронштейн амортизатора передней подвески верхний правый | |
| 53-2905600-Б | 5***Б | Шток амортизатора передней подвески в сборе | |
| 53-2905650 | 5***0 | Клапан сжатия амортизатора передней подвески в сборе | |
| 652Б-2912012 | 6***2 | Рессора задняя в сборе | |
| 685-2900002 | 6***2 | Подвеска задняя в сборе | |
| ВК-53-2905405 | В***5 | Цилиндр амортизатора передней подвески с поршнем и поршневыми кольцами (комплект) | |
| ВК-53-2905406 | В***6 | Детали клапанов амортизатора передней подвески с гайкой (комплект) | |
| 1 | 5***2 | Крышка заднего кронштейна передней рессоры | |
| 2 | 5***2 | Опора передней рессоры нижняя | |
| 3 | 5***5 | Чашка заднего конца передней рессоры нижняя | |
| 4 | 5***4 | Чашка заднего конца передней рессоры верхняя | |
| 5 | 5***6 | Лист № 2 передней рессоры с чашками в сборе | |
| 6 | 5***А | Лист № 3 передней рессоры | |
| 7 | 5***А | Лист № 4 передней рессоры с хомутами в сборе | |
| 8 | 5***А | Лист № 6 передней рессоры | |
| 9 | 5***А | Лист № 8 передней рессоры с хомутами в сборе | |
| 10 | 5***А | Лист № 7 передней рессоры | |
| 11 | 5***А | Лист № 9 передней рессоры | |
| 12 | 5***А | Лист № 5 передней рессоры | |
| 13 | 2***2 | Болт М12Х1,25Х88 листов передней рессоры | |
| 14 | 5***6 | Втулка амортизатора передней подвески | |
| 15 | 5***2 | Палец крепления амортизатора передней подвески нижний | |
| 16 | 2***8 | Болт М10Х 40 крепления приемной трубы глушителя к коллектору | |
| 17 | 5***А | Лист № 12 передней рессоры | |
| 18 | 5***А | Лист № 11 передней рессоры | |
| 19 | 5***А | Лист № 10 передней рессоры | |
| 20 | 5***2 | Вкладыш обоймы буфера передней подвески | |
| 21 | 5***0 | Крышка переднего кронштейна передней рессоры | |
| 22 | 5***А | Упор передней рессоры | |
| 23 | 5***7 | Чашка переднего конца передней рессоры нижняя | |
| 24 | 5***6 | Чашка переднего конца передней рессоры верхняя | |
| 25 | 5***1 | Опора передней рессоры верхняя | |
| 26 | 5***5 | Кронштейн передней рессоры передний левый | |
| 27 | 5***8 | Втулка хомута передней рессоры распорная | |
| 28 | 2***2 | Болт М8Х90 хомута передней рессоры | |
| 29 | 5***5 | Лист № 1 передней рессоры с чашками в сборе | |
| 30 | 6***0 | Буфер передней рессоры | |
| 31 | 5***8 | Стремянка передней рессоры | |
| 32 | 5***А | Накладка передней рессоры | |
| 33 | 5***8 | Палец крепления амортизатора передней подвески верхний | |
| 34 | 5***1 | Кронштейн амортизатора передней подвески верхний левый | |
| 35 | 5***4 | Усилитель кронштейна амортизатора | |
| 36 | 2***8 | Болт М10Х32 крепления кронштейна амортизатора | |
| 37 | 5***А | Амортизатор передней подвески в сборе | |
| 38 | 5***7 | Кронштейн передней рессоры задний левый | |
| 39 | 5***5 | Обойма сальников амортизатора передней подвески | |
| 40 | 5***3 | Шайба уплотнительного кольца резервуара амортизатора передней подвески | |
| 41 | 5***1 | Шайба сальника штока амортизатора передней подвески нажимная | |
| 42 | 5***7 | Обойма верхнего сальника штока амортизатора передней подвески | |
| 43 | 5***Б | Гайка резервуара амортизатора передней подвески | |
| 43 | 5***Б | Гайка резервуара амортизатора передней подвески | |
| 44 | 5***5 | Шток амортизатора передней подвески с проушиной в сборе | |
| 45 | 5***9 | Прокладка гайки резервуара амортизатора передней подвески | |
| 46 | 5***5 | Цилиндр амортизатора передней подвески | |
| 47 | 5***6 | Сальник штока амортизатора передней подвески | |
| 48 | 5***4 | Сальник штока амортизатора передней подвески | |
| 49 | 5***3 | Кольцо резервуара амортизатора передней подвески уплотнительное | |
| 50 | 5***6 | Сальник штока амортизатора передней подвески | |
| 51 | 5***7 | Шайба сальника штока амортизатора передней подвески | |
| 52 | 2***5 | Гайка клапана сжатия амортизатора передней подвески | |
| 53 | 5***8 | Тарелка перепускного клапана амортизатора передней подвески ограничительная | |
| 54 | 5***0 | Пружина перепускного клапана амортизатора передней подвески | |
| 55 | 5***1 | Тарелка перепускного клапана амортизатора передней подвески | |
| 55 | 5***1 | Тарелка перепускного клапана амортизатора передней подвески | |
| 56 | 2***А | Втулка клапана сжатия амортизатора передней подвески | |
| 57 | 2***1 | Пружина клапана сжатия амортизатора передней подвески | |
| 58 | 5***4 | Корпус клапана сжатия амортизатора передней подвески | |
| 58 | 5***4 | Корпус клапана сжатия амортизатора передней подвески | |
| 59 | 5***1 | Кожух амортизатора передней подвески | |
| 60 | 1***6 | Кольцо амортизатора передней подвески поршневое | |
| 61 | 5***5 | Поршень амортизатора передней подвески | |
| 62 | 5***0 | Резервуар амортизатора передней подвески в сборе | |
| 63 | 1***4 | Гайка клапана отдачи амортизатора передней подвески | |
| 64 | 1***2 | Пружина клапана отдачи амортизатора передней подвески | |
| 65 | 1***А | Тарелка клапана отдачи амортизатора передней подвески | |
| 66 | 1***3 | Втулка штока амортизатора передней подвески | |
| 67 | 5***8 | Тарелка ограничительная перепускного клапана амортизатора передней подвески | |
| 67 | 5***8 | Тарелка ограничительная перепускного клапана амортизатора передней подвески | |
| 68 | 5***9 | Направляющая штока амортизатора передней подвески в сборе | |
| 69 | 5***1 | Сальник направляющей штока амортизатора передней подвески | |
| 70 | 5***8 | Пружина сальника штока амортизатора передней подвески поджимная |
