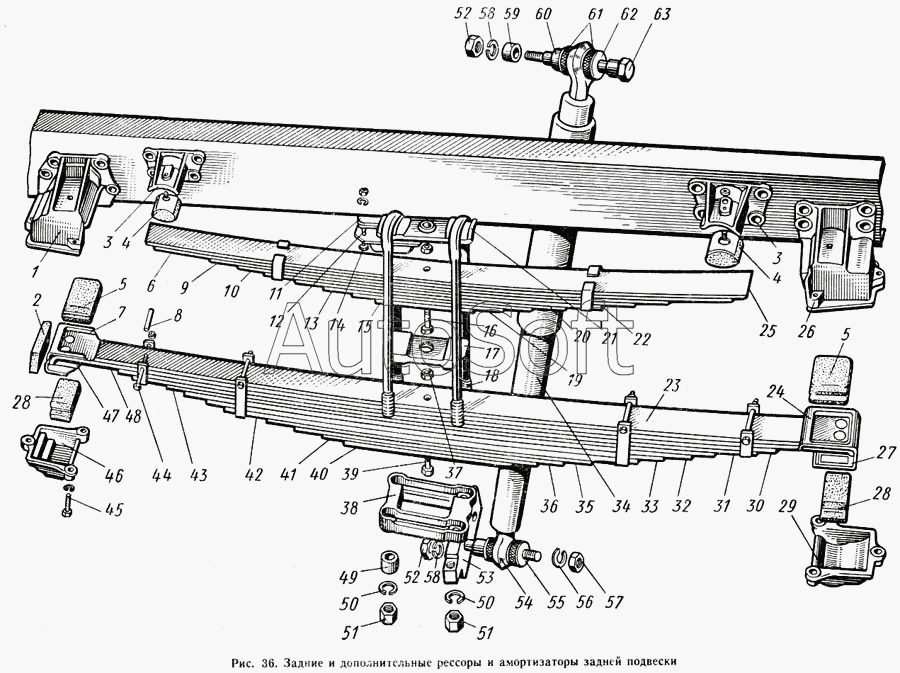

Каталог запасных частей к технике: КАВЗ-685 (1971). Задние и дополнительные рессоры и амортизаторы задней подвески
33
43
42
41
40
39
38
37
36
35
34
44
32
31
30
29
28
28
27
26
25
24
23
53
63
62
61
60
59
58
58
57
56
55
54
22
53
52
52
51
51
50
50
49
48
47
46
45
1
11
21
20
19
18
17
16
15
14
13
12
10
9
8
7
6
5
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201497-П29 | 2***9 | Болт М10Х25 | |
| 250510-П2 | 2***2 | Гайка М8 | |
| 250510-П8 | 2***8 | Гайка М8 | |
| 250512-П8 | 2***8 | Гайка М10 | |
| 250513-П2 | 2***2 | Гайка М10Х1 | |
| 250810-П29 | 2***9 | Гайка М10 | |
| 252135-П2 | 2***2 | Шайба пружинная 8 | |
| 252136-П2 | 2***2 | Шайба пружинная 10 | |
| 252136-П29 | 2***9 | Шайба пружинная 10 | |
| 252137-П2 | 2***2 | Шайба пружинная 12 | |
| 253221-П | 2***П | Заклепка 10Х 18 чашек задней рессоры | |
| 253221-П | 2***П | Заклепка 10Х 18 чашек задней рессоры | |
| 257040-П | 2***П | Заклепка 10Х28 хомута задней дополнительной рессоры | |
| 257041-П | 2***П | Заклепка 10Х30 хомута задней рессоры | |
| 294435-П | 2***П | Заклепка 10Х34 крепления раскоса к лонжерону | |
| 294435-П | 2***П | Заклепка 10Х34 крепления раскоса к лонжерону | |
| 294439-П | 2***П | Заклепка 10Х40 кронштейна передней рессоры | |
| 53-2905472 | 5***2 | Палец крепления амортизатора передней подвески нижний | |
| 53-2905600-Б | 5***Б | Шток амортизатора передней подвески в сборе | |
| 53-2912446 | 5***6 | Кронштейн задней рессоры задний правый | |
| 53-2913012-А | 5***А | Рессора задняя дополнительная в сборе | |
| ВК-52-2913427 | В***7 | Подушка задней дополнительной рессоры с шайбой и гайкой в сборе | |
| 1 | 5***5 | Кронштейн задней рессоры передний левый | |
| 2 | 5***А | Упор передней рессоры | |
| 3 | 5***4 | Кронштейн задней дополнительной рессоры | |
| 4 | 5***8 | Подушка задней дополнительной рессоры в сборе | |
| 5 | 5***1 | Опора задней рессоры верхняя | |
| 6 | 5***А | Лист № 2 задней дополнительной рессоры | |
| 7 | 5***6 | Чашка переднего конца задней рессоры | |
| 8 | 5***8 | Втулка хомута передней рессоры распорная | |
| 9 | 5***А | Лист № 3 задней дополнительной рессоры | |
| 10 | 5***А | Лист № 4 задней дополнительной рессоры | |
| 11 | 5***0 | Подкладка буфера задней рессоры | |
| 12 | 5***2 | Буфер задней рессоры в сборе | |
| 13 | 5***А | Лист № 7 задней дополнительной рессоры | |
| 14 | 2***8 | Болт М10Х50 крепления буфера задней рессоры | |
| 15 | 5***А | Лист № 9 задней дополнительной рессоры | |
| 16 | 2***2 | Болт М10Х1Х85 листов задней дополнительной рессоры | |
| 17 | 5***0 | Подкладка задней дополнительной рессоры | |
| 18 | 5***Б | Стремянка задней рессоры | |
| 19 | 5***А | Лист № 8 задней дополнительной рессоры | |
| 20 | 5***А | Лист № 6 -задней дополнительной рессоры | |
| 21 | 5***2 | Накладка задней рессоры | |
| 22 | 5***А | Лист № 5 задней дополнительной рессоры с хомутами в сборе | |
| 23 | 5***5 | Лист № 1 задней рессоры с чашками в сборе | |
| 24 | 5***4 | Чашка заднего конца задней рессоры верхняя | |
| 25 | 5***А | Лист № 1 задней дополнительной рессоры | |
| 26 | 5***7 | Кронштейн задней рессоры задний левый | |
| 27 | 5***5 | Чашка заднего конца задней рессоры нижняя | |
| 28 | 5***1 | Опора передней рессоры верхняя | |
| 29 | 5***2 | Крышка заднего кронштейна задней рессоры | |
| 30 | 5***3 | Лист № 3 задней рессоры | |
| 31 | 5***1 | Лист № 4 задней рессоры с хомутами в сборе | |
| 32 | 5***А | Лист № 6 задней рессоры | |
| 33 | 5***А | Лист № 7 задней рессоры | |
| 34 | 5***А | Амортизатор передней подвески в сборе | |
| 35 | 5***А | Лист № 10 задней рессоры | |
| 36 | 5***А | Лист № 11 задней рессоры | |
| 37 | 2***2 | Гайка М12Х1,25 | |
| 38 | 5***8 | Прокладка стремянок задней рессоры | |
| 39 | 2***2 | Болт М12Х 1,25Х152 листов задней рессоры | |
| 40 | 5***А | Лист № 13 задней рессоры | |
| 41 | 5***А | Лист № 12 задней рессоры | |
| 42 | 5***А | Лист № 9 задней рессоры с хомутами в сборе | |
| 43 | 5***А | Лист № 5 задней рессоры | |
| 44 | 2***2 | Болт М8Х90 хомута передней рессоры | |
| 45 | 2***8 | Болт М12Х50 крышек кронштейнов задней рессоры | |
| 46 | 5***0 | Крышка переднего кронштейна задней рессоры | |
| 47 | 5***7 | Чашка переднего конца задней рессоры нижняя | |
| 48 | 5***6 | Лист № 2 задней рессоры с чашками в сборе | |
| 49 | 6***8 | Подкладка | |
| 50 | 2***2 | Шайба пружинная 20 | |
| 51 | 2***8 | Гайка М20Х1,5 стремянки задней рессоры | |
| 52 | 2***9 | Гайка М16 | |
| 53 | 5***4 | Кронштейн задней рессоры передний правый | |
| 53 | 6***2 | Кронштейн крепления амортизатора нижний | |
| 54 | 5***0 | Резервуар амортизатора передней подвески в сборе | |
| 55 | 2***П | Шайба 12,5 | |
| 56 | 2***9 | Шайба пружинная 12,5 | |
| 57 | 2***9 | Гайка М12Х125 | |
| 58 | 2***9 | Шайба пружинная 17 | |
| 59 | 6***2 | Втулка распорная | |
| 60 | 6***2 | Втулка распорная | |
| 61 | 5***6 | Втулка амортизатора передней подвески | |
| 62 | 2***8 | Шайба 19,5 пальца амортизатора | |
| 63 | 6***2 | Палец крепления амортизаторов верхний |
