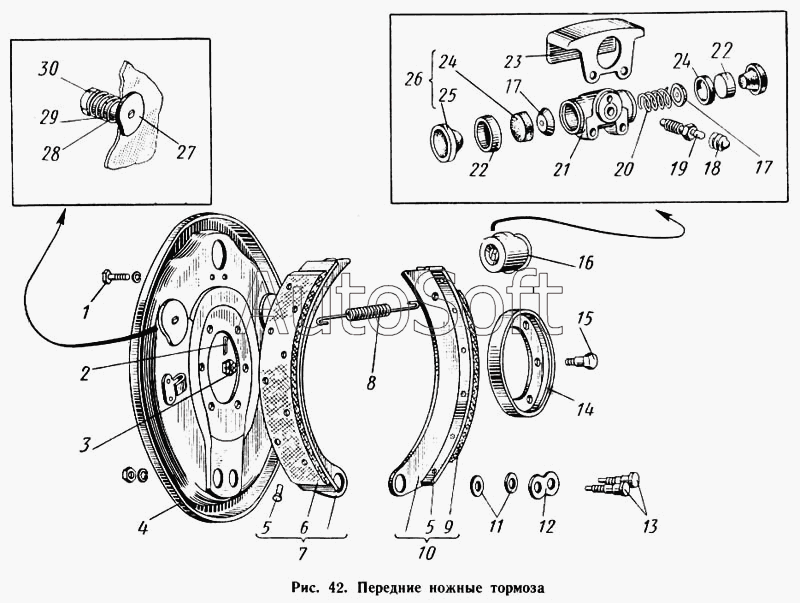

Каталог запасных частей к технике: КАВЗ-685 (1971). Передние ножные тормоза
24
24
14
15
16
17
17
18
19
20
21
22
22
23
13
25
26
27
27
28
28
29
29
30
30
3
1
2
4
5
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250561-П8 | 2***8 | Гайка М16Х1,5 | |
| 252135-П2 | 2***2 | Шайба пружинная 8 | |
| 252139-П2 | 2***2 | Шайба пружинная 16 | |
| 51-3500102 | 5***2 | Комплект деталей для колесного цилиндра заднего тормоза | |
| 53-3501010 | 5***0 | Тормоз передний правый в сборе | |
| 53-3501011 | 5***1 | Тормоз передний левый в сборе | |
| 53-3502010 | 5***0 | Тормоз задний правый в сборе | |
| 53-3502011 | 5***1 | Тормоз задний левый в сборе | |
| 56-3502040 | 5***0 | Цилиндр заднего тормоза колесный в сборе | |
| 1 | 2***8 | Болт М8Х 16 крепления петли к капоту | |
| 2 | 2***П | Шплинт 3Х20 | |
| 3 | 2***8 | Гайка М12Х 1,25 | |
| 4 | 5***2 | Щит переднего тормоза в сборе | |
| 5 | 2***П | Заклепка 4,75Х11 фрикционной накладки переднего тормоза | |
| 5 | 2***П | Заклепка 4,75Х11 фрикционной накладки переднего тормоза | |
| 6 | 5***5 | Накладка передней колодки переднего тормоза фрикционная | |
| 7 | 5***0 | Колодка передняя и накладка фрикционная переднего тормоза в сборе | |
| 8 | 5***5 | Пружина колодок переднего тормоза стяжная | |
| 9 | 5***6 | Накладка задней колодки переднего тормоза фрикционная | |
| 10 | 5***1 | Колодка задняя и накладка фрикционная переднего тормоза | |
| 11 | 5***8 | Эксцентрик опорного пальца колодок переднего тормоза | |
| 12 | 5***А | Пластина опорных пальцев колодок переднего тормоза | |
| 13 | 5***А | Палец колодок переднего тормоза опорный | |
| 14 | 5***1 | Маслоотражатель переднего тормоза в сборе | |
| 15 | 2***8 | Болт М12Х 1,25Х38 щита переднего тормоза | |
| 16 | 5***0 | Цилиндр переднего тормоза колесный в сборе | |
| 17 | 5***2 | Чашка манжеты колесного цилиндра переднего тормоза распорная | |
| 18 | 1***9 | Колпачок трубки смазки датчика защитный | |
| 19 | 1***8 | Клапан колесного цилиндра переднего тормоза перепускной | |
| 20 | 5***3 | Пружина колесного цилиндра переднего тормоза | |
| 21 | 5***6 | Цилиндр переднего тормоза колесный | |
| 22 | 5***2 | Поршень колесного цилиндра переднего тормоза в сборе | |
| 23 | 5***0 | Экран колесного цилиндра переднего тормоза | |
| 24 | 5***1 | Манжета поршня колесного цилиндра переднего тормоза уплотнительная | |
| 25 | 5***8 | Колпак колесного цилиндра переднего тормоза защитный | |
| 26 | 5***1 | Комплект деталей для колесного цилиндра переднего тормоза | |
| 27 | 5***Б | Эксцентрик колодок заднего тормоза регулировочный | |
| 27 | 5***Б | Эксцентрик колодок заднего тормоза регулировочный | |
| 28 | 5***7 | Пружина регулировочного эксцентрика колодок заднего тормоза | |
| 28 | 5***7 | Пружина регулировочного эксцентрика колодок заднего тормоза | |
| 29 | 2***8 | Шайба 14,5 болта регулировочного эксцентрика колодок заднего тормоза | |
| 29 | 2***8 | Шайба 14,5 болта регулировочного эксцентрика колодок заднего тормоза | |
| 30 | 5***8 | Болт регулировочного эксцентрика колодок заднего тормоза | |
| 30 | 5***8 | Болт регулировочного эксцентрика колодок переднего тормоза |
