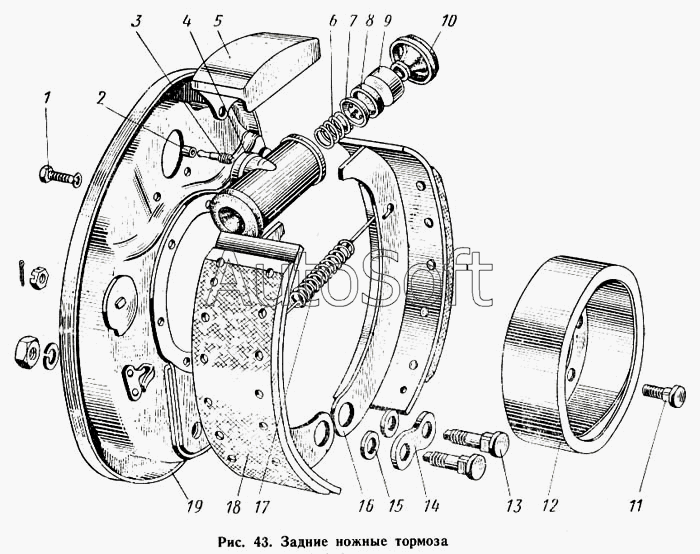

Каталог запасных частей к технике: КАВЗ-685 (1971). Задние ножные тормоза
6
19
18
17
16
15
14
13
12
11
10
9
8
7
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250561-П8 | 2***8 | Гайка М16Х1,5 | |
| 252136-П2 | 2***2 | Шайба пружинная 10 | |
| 252139-П2 | 2***2 | Шайба пружинная 16 | |
| 258039-П | 2***П | Шплинт 3Х20 | |
| 292816-П8 | 2***8 | Гайка М12Х 1,25 | |
| 293997-П | 2***П | Заклепка 4,75Х11 фрикционной накладки переднего тормоза | |
| 293997-П | 2***П | Заклепка 4,75Х11 фрикционной накладки переднего тормоза | |
| 53-3502105 | 5***5 | Накладка передней колодки заднего тормоза фрикционная | |
| 53-3502106 | 5***6 | Накладка задней колодки заднего тормоза фрикционная | |
| 1 | 2***8 | Болт М10Х16 крепления колесного /цилиндра заднего тормоза | |
| 2 | 1***9 | Колпачок трубки смазки датчика защитный | |
| 3 | 1***8 | Клапан колесного цилиндра переднего тормоза перепускной | |
| 4 | 5***6 | Цилиндр заднего тормоза колесный | |
| 5 | 5***0 | Экран колесного цилиндра заднего тормоза защитный | |
| 6 | 5***3 | Пружина колесного цилиндра заднего тормоза | |
| 7 | 5***2 | Чашка манжеты колесного цилиндра заднего тормоза уплотнительная | |
| 8 | 5***1 | Манжета поршня колесного цилиндра заднего тормоза уплотнительная | |
| 9 | 5***2 | Поршень колесного цилиндра заднего тормоза в сборе | |
| 10 | 5***8 | Колпак колесного цилиндра заднего тормоза защитный | |
| 11 | 2***8 | Болт М12Х1,25Х30 крепления щита заднего тормоза- | |
| 12 | 5***0 | Маслоотражатель заднего тормоза в сборе | |
| 13 | 5***А | Палец колодок переднего тормоза опорный | |
| 14 | 5***А | Пластина опорных пальцев колодок переднего тормоза | |
| 15 | 5***8 | Эксцентрик опорного пальца колодок переднего тормоза | |
| 16 | 5***1 | Колодка задняя и накладка фрикционная заднего тормоза в сборе | |
| 17 | 5***5 | Пружина колодок переднего тормоза стяжная | |
| 18 | 5***0 | Колодка передняя и накладка фрикционная заднего тормоза в сборе | |
| 19 | 5***2 | Щит заднего тормоза в сборе |
