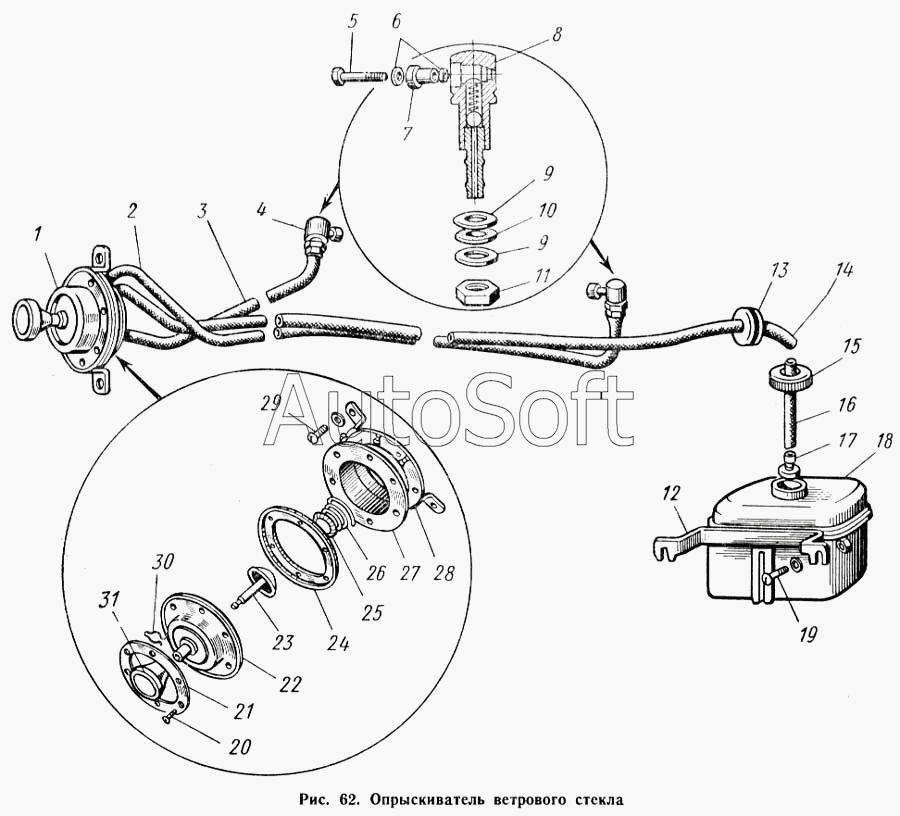

Каталог запасных частей к технике: КАВЗ-685 (1971). Опрыскиватель ветрового стекла
23
15
16
17
18
19
20
21
22
14
24
25
26
27
28
29
30
31
6
1
2
3
4
5
7
8
9
9
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-5208012 | 1***2 | Корпус насоса опрыскивателя ветрового стекла в сборе | |
| 250608-П8 | 2***8 | Гайка М6 | |
| 252038-П8 | 2***8 | Шайба 8,5 | |
| 252174-П8 | 2***8 | Шайба пружинная 6 | |
| 1 | 5***0 | Насос опрыскивателя ветрового стекла в сборе | |
| 2 | 2***Б | Шланг опрыскивателя ветрового стекла выпускной правый | |
| 3 | 3***1 | Шланг опрыскивателя ветрового стекла выпускной левый | |
| 4 | 1***4 | Жиклер опрыскивателя ветрового стекла в сборе | |
| 5 | 1***0 | Винт | |
| 6 | 1***8 | Шайба жиклера опрыскивателя ветрового стекла | |
| 7 | 1***6 | Жиклер опрыскивателя ветрового стекла | |
| 8 | 1***0 | Корпус жиклера опрыскивателя ветрового стекла в сборе | |
| 9 | 2***3 | Шайба 10 жиклера опрыскивателя ветрового стекла | |
| 9 | 2***8 | Шайба 10 жиклера опрыскивателя ветрового стекла | |
| 10 | 5***8 | Шайба жиклера опрыскивателя ветрового стекла | |
| 11 | 2***8 | Гайка М10 | |
| 12 | 5***0 | Держатель бачка опрыскивателя в сборе | |
| 13 | 2***0 | Втулка впускного шланга уплотнительная | |
| 14 | 2***Б | Шланг опрыскивателя ветрового стекла впускной | |
| 15 | 1***Б | Пробка бачка опрыскивателя | |
| 16 | 1***4 | Шланг бачка опрыскивателя ветрового стекла впускной | |
| 17 | 2***А | Клапан впускной с фильтром опрыскивателя в сборе | |
| 18 | 1***1 | Бачок опрыскивателя ветрового стекла | |
| 19 | 2***8 | Болт М8Х14 крепления бачка опрыскивателя | |
| 20 | 2***8 | Винт М4Х10 крепления крышки насоса | |
| 21 | 7***2 | Кольцо крышки насоса | |
| 22 | 2***Б | Крышка насоса опрыскивателя ветрового стекла в сборе | |
| 23 | 2***8 | Шток насоса в сборе | |
| 24 | 7***2 | Диафрагма насоса | |
| 25 | 7***6 | Колпачок пружины диафрагмы насоса | |
| 26 | 7***4 | Пружина диафрагмы насоса | |
| 27 | 1***4 | Корпус насоса опрыскивателя ветрового стекла | |
| 28 | 5***6 | Кольцо корпуса насоса | |
| 29 | 2***8 | Винт М6Х12 крепления насоса на кузове | |
| 30 | 7***6 | Скоба запора педали насоса | |
| 31 | 7***4 | Педаль насоса |
