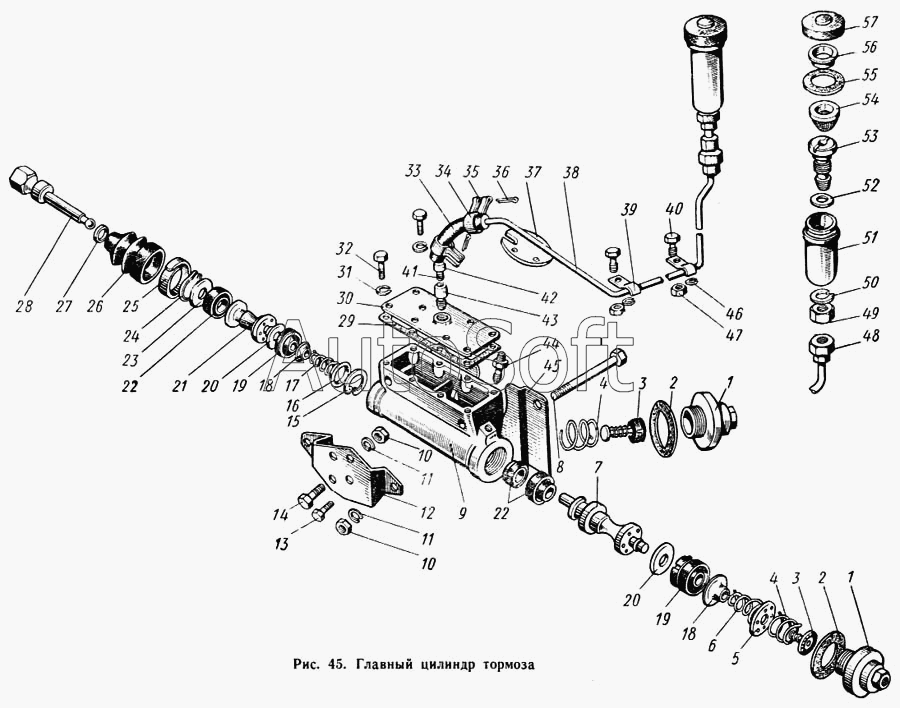

Каталог запасных частей к технике: КАВЗ-685 (1971). Главный цилиндр тормоза
29
38
37
36
35
34
33
32
31
30
39
28
27
26
25
24
23
22
22
21
48
57
56
55
54
53
52
51
50
49
20
20
47
46
45
44
43
42
41
40
1
1
2
2
11
11
19
19
18
18
17
16
15
14
13
12
10
10
9
8
7
6
5
4
4
3
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-3501049 | 1***9 | Колпачок трубки смазки датчика защитный | |
| 201452-П8 | 2***8 | Болт М8Х12 крепления радиатора | |
| 201561-П8 | 2***8 | Болт М12Х25 | |
| 403-3505116 | 4***6 | Крышка бачка главного тормозного цилиндра в сборе | |
| 403-3505128 | 4***8 | Сетка бачка главного тормозного цилиндра | |
| 403-3505129 | 4***9 | Обойма сетки бачка главного тормозного цилиндра наружная | |
| 403-3505130 | 4***0 | Обойма сетки бачка главного тормозного цилиндра внутренняя | |
| 672-3505008 | 6***8 | Шайба | |
| 672-3505010 | 6***0 | Главный тормозной цилиндр в сборе | |
| 672-3505084 | 6***4 | Кольцо | |
| 685-3501680 | 6***0 | Крышка монтажного люка передка с пластиной в сборе | |
| 685-3501681 | 6***1 | Крышка монтажного люка передка в сборе | |
| 685-3504202 | 6***2 | Кронштейн | |
| 685-3504204 | 6***4 | Ребро | |
| 685-3505041 | 6***1 | Толкатель поршня главного тормозного цилиндра | |
| 685-3505042-Б | 6***Б | Наконечник толкателя поршня главного тормозного цилиндра | |
| 685-3505140 | 6***0 | Кронштейн | |
| 685-3505145 | 6***5 | Трубка заливного бачка | |
| 1 | 6***0 | Штуцер главного тормозного цилиндра | |
| 2 | 6***6 | Прокладка штуцера | |
| 3 | 5***0 | Клапан в сборе | |
| 4 | 6***6 | Пружина | |
| 5 | 6***9 | Шайба упорная | |
| 6 | 6***1 | Пружина вторичного поршня возвратная | |
| 7 | 6***0 | Поршень вторичный | |
| 8 | 2***9 | Болт М10Х75 | |
| 9 | 6***Б | Картер главного тормозного цилиндра | |
| 10 | 2***9 | Гайка М10 | |
| 11 | 2***9 | Шайба пружинная 10 | |
| 12 | 6***0 | Кронштейн в сборе | |
| 13 | 2***9 | Болт М10Х25 | |
| 14 | 2***9 | Болт М10Х35 | |
| 15 | 6***9 | Кольцо разделительное | |
| 16 | 6***2 | Шайба упорная пружины поршня плавного тормозного цилиндра | |
| 17 | 5***1 | Пружина первичного поршня главного тормозного цилиндра возвратная | |
| 18 | 6***2 | Держатель возвратной пружины поршня главного тормозного цилиндра | |
| 19 | 2***5 | Манжета главного тормозного цилиндра уплотнительная внутренняя | |
| 20 | 6***5 | Шайба поршня главного тормозного цилиндра | |
| 21 | 6***9 | Поршень первичный (допускается установка дет. 672-3505029-А) | |
| 22 | 1***1 | Манжета уплотнительная | |
| 23 | 5***8 | Шайба упорная | |
| 24 | 5***8 | Кольцо стопорное | |
| 25 | 5***6 | Кольцо стяжное | |
| 26 | 5***5 | Колпак защитный | |
| 27 | 5***7 | Кольцо стяжное | |
| 28 | 6***0 | Толкатель главного тормозного цилиндра | |
| 29 | 6***7 | Прокладка крышки главного тормозного цилиндра | |
| 30 | 6***6 | Крышка главного тормозного цилиндра | |
| 31 | 2***8 | Шайба пружинная 6 | |
| 32 | 2***8 | Болт М8Х16 крепления фланца газоотводного патрубка | |
| 33 | 2***2 | Шланг гибкий топливопровода соединительный | |
| 34 | 2***8 | Лента хомутика шланга стяжная | |
| 35 | 2***8 | Пряжка хомутика | |
| 36 | 2***8 | Шплинт пряжки хомутика | |
| 37 | 6***0 | Заглушка в сборе | |
| 38 | 6***4 | Трубка заливного бачка в сборе | |
| 39 | 6***0 | Скоба крепления трубки топливопровода | |
| 40 | 2***9 | Болт М8Х20 | |
| 41 | 6***0 | Трубка | |
| 42 | 2***8 | Гайка ввертная М14 | |
| 43 | 2***9 | Штуцер | |
| 44 | 1***8 | Клапан колесного цилиндра переднего тормоза перепускной | |
| 45 | 6***2 | Экран | |
| 46 | 2***2 | Шайба пружинная 8 | |
| 47 | 2***9 | Гайка М8 | |
| 48 | 6***2 | Штуцер | |
| 49 | 2***8 | Гайка М16Х1,5 вала рулевого управления | |
| 50 | 2***2 | Шайба пружинная 16 | |
| 51 | 4***8 | Корпус бачка главного тормозного цилиндра | |
| 52 | 6***7 | Прокладка штуцера | |
| 53 | 6***5 | Штуцер бачка | |
| 54 | 4***6 | Сетка бачка главного тормозного цилиндра в сборе | |
| 55 | 6***2 | Прокладка крышки | |
| 56 | 4***Б | Обойма крышки бачка главного тормозного цилиндра | |
| 57 | 4***0 | Крышка бачка главного тормозного цилиндра |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
