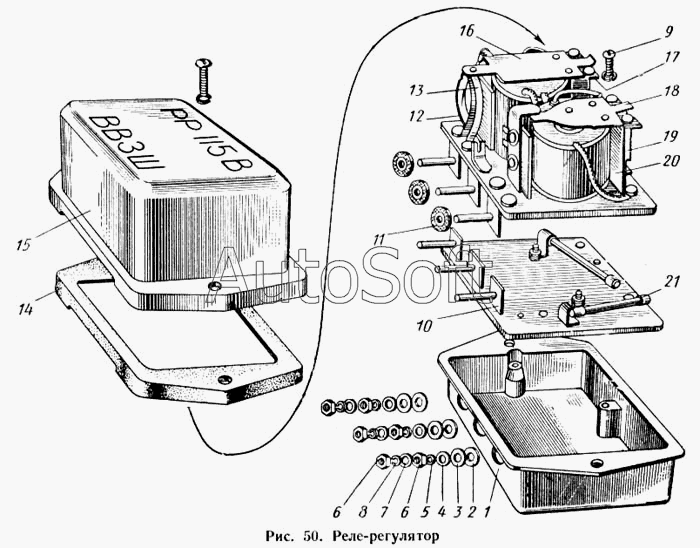

Каталог запасных частей к технике: КАВЗ-685 (1971). Реле-регулятор
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 685-3703020 | 6***0 | Кожух аккумуляторной батареи с боковинами в сборе | |
| Н-1105 | Н***5 | Винт М4Х6 | |
| Н-1214 | Н***4 | Шайба | |
| Н-1553 | Н***3 | Винт М4Х17 | |
| 1 | Р***1 | Основание | |
| 2 | Н***4 | Шайба резиновая | |
| 3 | Н***5 | Шайба изоляционная | |
| 4 | 8***6 | Шайба | |
| 5 | Х***2 | Шайба пружинная | |
| 6 | Н***9 | Гайка М4 | |
| 7 | Н***1 | Шайба | |
| 8 | Х***2 | Шайба пружинная | |
| 9 | Н***8 | Винт М4Х10 | |
| 10 | Р***В | Панель в сборе | |
| 11 | Р***9 | Втулка изоляционная | |
| 12 | Р***0 | Держатель с контактами в сборе | |
| 13 | Р***7 | Держатель с контактом в сборе | |
| 14 | Р***8 | Прокладка уплотнительная | |
| 15 | Р***В | Крышка | |
| 16 | Р***В | Якорь реле включения в сборе | |
| 17 | Р***В | Реле включения в сборе | |
| 18 | Р***В | Якорь регулятора в сборе | |
| 19 | Р***8 | Пружина | |
| 20 | Р***В | Регулятор напряжения в сборе | |
| 21 | Р***В | Сопротивление 13 ом в сборе |
