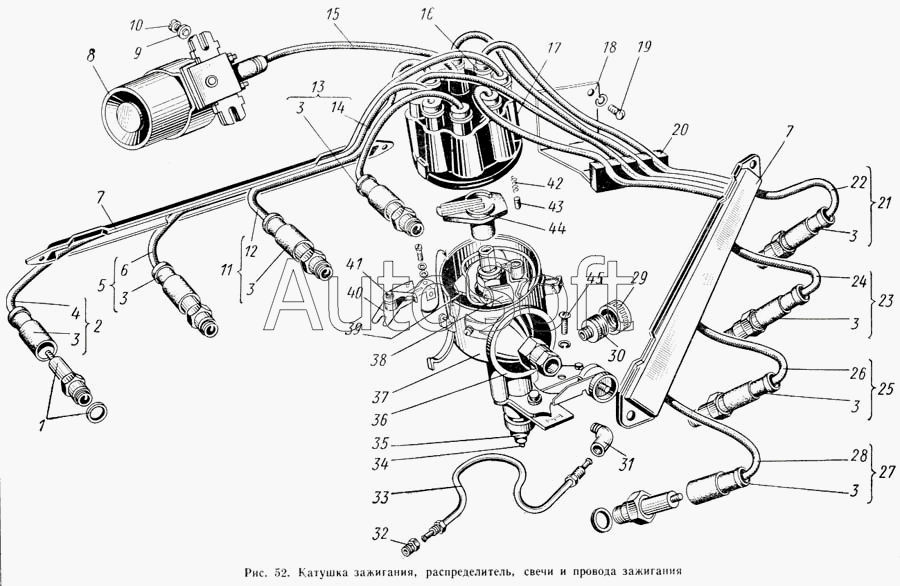

Каталог запасных частей к технике: КАВЗ-685 (1971). Катушка зажигания, распределитель, свечи и провода зажигания
31
17
18
19
20
21
22
23
24
25
26
27
28
29
30
16
32
33
34
35
36
37
38
39
40
41
42
43
44
45
2
1
3
3
3
3
3
3
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252133-П2 | 2***2 | Шайба пружинная 5 | |
| 252154-П2 | 2***2 | Шайба пружинная 6 | |
| 51-3707210 | 5***0 | Колпачок провода зажигания со стороны распределителя защитный | |
| Н-1309-П29 | Н***9 | Винт крепления прерывателя к корпусу | |
| Н-1314-П29 | Н***9 | Винт | |
| Н-1360-П29 | Н***9 | Шайба | |
| Н-1386-П33 | Н***3 | Шайба пружинная | |
| Н-1387-П33 | Н***3 | Шайба пружинная | |
| Р10-7061-А | Р***А | Втулка клеммы изоляционная | |
| Р10-7062 | Р***2 | Стержень клеммы | |
| Р12-3706500 | Р***0 | Крышка распределителя в сборе | |
| Р31-3706204 | Р***4 | Пружина грузика тонкая | |
| Р4-3706360 | Р***0 | Проводник соединительный в сборе | |
| СТ-7305 | С***5 | Пружина грузика толстая | |
| 1 | 6***0 | Свеча зажигания в сборе А11-У | |
| 2 | 1***5 | Провод от распределителя к свече первого цилиндра двигателя с защитным наконечником в сборе | |
| 3 | 1***8 | Наконечник свечи зажигания защитный в сборе | |
| 4 | 1***7 | Провод от распределителя к свече первого цилиндра двигателя | |
| 5 | 1***0 | Провод от распределителя к свече второго цилиндра двигателя с защитным наконечником в сборе | |
| 6 | 1***2 | Провод от распределителя к свече второго цилиндра двигателя | |
| 7 | 1***Г | Кожух проводов зажигания в сборе | |
| 8 | 1***0 | Катушка зажигания в сборе (Б 114) | |
| 9 | 2***8 | Шайба 6 шарового пальца пружинная | |
| 10 | 2***8 | Винт М6Х12 крепления насоса на кузове | |
| 11 | 1***5 | Провод от распределителя к свече третьего цилиндра двигателя с наконечником в сборе | |
| 12 | 1***7 | Провод от распределителя к свече третьего цилиндра двигателя | |
| 13 | 1***0 | Провод от распределителя к свече четвертого цилиндра с наконечником в сборе | |
| 14 | 1***2 | Провод от распределителя к свече четвертого цилиндра двигателя | |
| 15 | 2***Г | Провод от распределителя к катушке зажигания | |
| 16 | 1***1 | Корпус наконечника свечи зажигания | |
| 17 | Р***1 | Крышка распределителя | |
| 18 | 6***0 | Кронштейн держателя провода зажигания | |
| 19 | 2***8 | Винт М5Х7 крепления провода | |
| 20 | 1***1 | Держатель проводов зажигания | |
| 21 | 1***5 | Провод от распределителя к свече восьмого цилиндра двигателя с наконечником в сборе | |
| 22 | 1***7 | Провод от распределителя к свече восьмого цилиндра двигателя | |
| 23 | 1***5 | Провод от распределителя к свече седьмого цилиндра двигателя с наконечником в сборе | |
| 24 | 1***7 | Провод от распределителя к свече седьмого цилиндра двигателя | |
| 25 | 1***0 | Провод от распределителя к свече шестого цилиндра двигателя с наконечником в сборе | |
| 26 | 1***2 | Провод от распределителя к свече шестого цилиндра двигателя | |
| 27 | 1***Г | Провод от распределителя к свече пятого цилиндра двигателя с наконечником в сборе | |
| 28 | 1***Г | Провод от распределителя к свече пятого цилиндра двигателя | |
| 29 | Р***А | Крышка масленки | |
| 30 | Р***0 | Корпус масленки в сборе | |
| 31 | 2***2 | Штуцер трубки вакуумного распределителя угловой (к распределителю) | |
| 32 | 2***8 | Штуцер трубки вакуумного регулятора распределителя прямой (к карбюратору) | |
| 33 | 6***5 | Трубка вакуумного регулятора распределителя в сборе | |
| 34 | Р***0 | Валик распределителя с автоматом в сборе | |
| 35 | Р***1 | Муфта | |
| 36 | Р***0 | Регулятор вакуумный в сборе | |
| 37 | Р***0 | Корпус распределителя в сборе | |
| 38 | Р***0 | Конденсатор в сборе | |
| 39 | Р***0 | Пластина прерывателя в сборе | |
| 40 | Р***0 | Стойка контактная в сборе | |
| 41 | Р***0 | Рычаг прерывателя в сборе | |
| 42 | 1***5 | Пружина уголька | |
| 43 | 1***4 | Уголек контактный | |
| 44 | Р***0 | Бегунок в сборе | |
| 45 | 2***8 | Винт М6Х16 крепления распределителя к двигателю |
