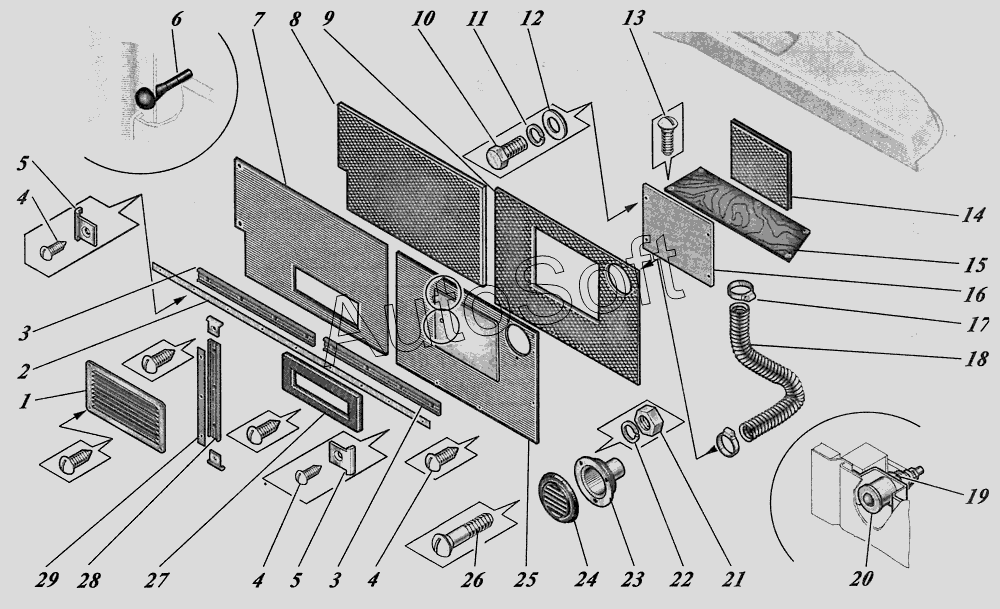

Каталог запасных частей к технике: КАВЗ-4238 "Аврора" (2008). Установка деталей передка 4230-5303040-10
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
5
4
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Крышка люка перегородки | |
| 2 | 4***2 | Кант штапика | |
| 3 | 4***6 | Штапик крепления панели передка | |
| 4 | 2***0 | Винт | |
| 5 | 3***8 | Наконечник штапика | |
| 6 | 6***0 | Буфер дверцы вещевого ящика | |
| 7 | 4***8 | Панель передка левая | |
| 8 | 4***0 | Утеплитель панели передка № 1 | |
| 9 | 4***2 | Утеплитель панели передка №2 | |
| 10 | 2***0 | Болт | |
| 11 | 2***4 | Шайба | |
| 12 | 2***7 | Шайба | |
| 13 | 2***9 | Винт М4Х18 | |
| 14 | 4***6 | Утеплитель панели передка №4 | |
| 15 | 4***2 | Дно вещевого ящика | |
| 16 | 4***0 | Панель съемная | |
| 17 | 5***9 | Хомут червячный | |
| 18 | 4***2 | Шланг обдува ног водителя | |
| 19 | 3***0 | Гайка специальная | |
| 20 | 3***0 | Замок | |
| 21 | 2***9 | Гайка М5 тяги диафрагмы топливного насоса | |
| 22 | 2***9 | Шайба пружинная 5 | |
| 23 | 4***0 | Воздуховод | |
| 24 | 3***6 | Дефростер обдува бокового левого окна | |
| 25 | 4***2 | Панель передка с люком | |
| 26 | 2***9 | Винт | |
| 27 | 4***8 | Уплотнитель | |
| 28 | 4***0 | Штапик крепления панели передка | |
| 29 | 4***2 | Кант штапика |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
