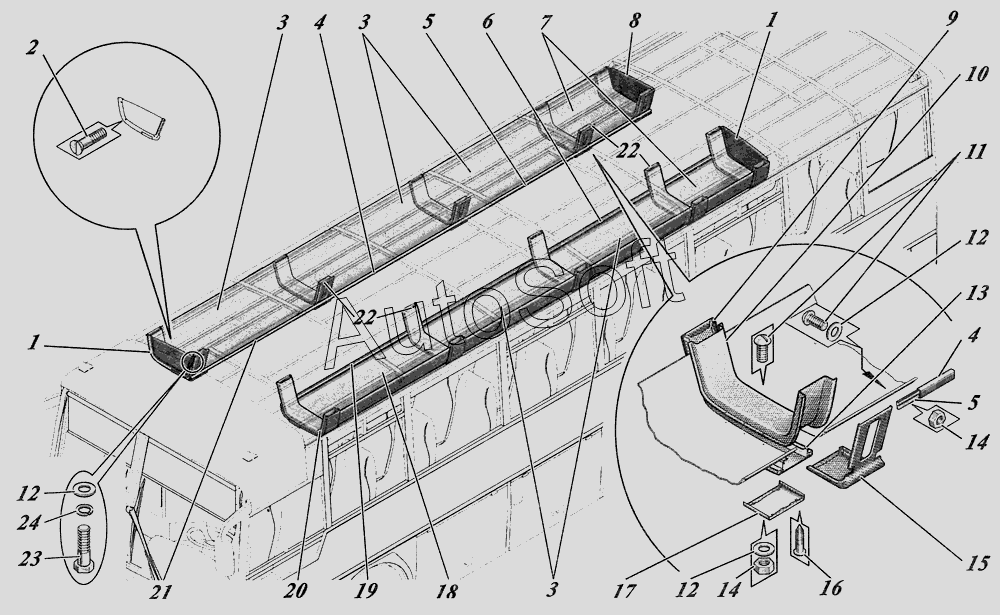

Каталог запасных частей к технике: КАВЗ-4238 "Аврора" (2008). Установка багажных полок 4238-5707002
1
1
2
3
3
3
4
4
5
5
6
7
8
9
10
11
12
12
12
13
14
14
15
16
17
18
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Боковая стенка багажной полки левая | |
| 2 | Е***4 | Винт резьбовыдавливающий | |
| 3 | 4***1 | Полка багажная средняя | |
| 4 | 4***8 | Облицовка правого профиля | |
| 5 | 4***1 | Профиль багажной полки задний левый | |
| 6 | 4***0 | Профиль багажной полки задний правый | |
| 7 | 4***1 | Полка багажная задняя | |
| 8 | 4***0 | Боковая стенка багажной полки правая | |
| 9 | 4***7 | Панель багажной полки нижняя задняя | |
| 10 | 4***5 | Панель багажной полки верхняя | |
| 11 | 2***9 | Винт | |
| 12 | 2***9 | Шайба 6 | |
| 13 | 4***0 | Кронштейн крепления багажных полок | |
| 14 | 2***9 | Гайка М6Х1 | |
| 15 | 4***9 | Панель багажной полки нижняя передняя | |
| 16 | 2***9 | Винт | |
| 17 | 4***1 | Панель декоративная | |
| 18 | 4***1 | Полка багажная передняя левая | |
| 19 | 4***8 | Профиль багажной полки левый передний | |
| 20 | 4***1 | Кронштейн крепления багажных полок | |
| 21 | 4***0 | Панель багажной полки нижняя передняя | |
| 22 | 4***4 | Профиль багажной полки правый передний | |
| 23 | 2***9 | Болт | |
| 24 | 2***9 | Шайба |
