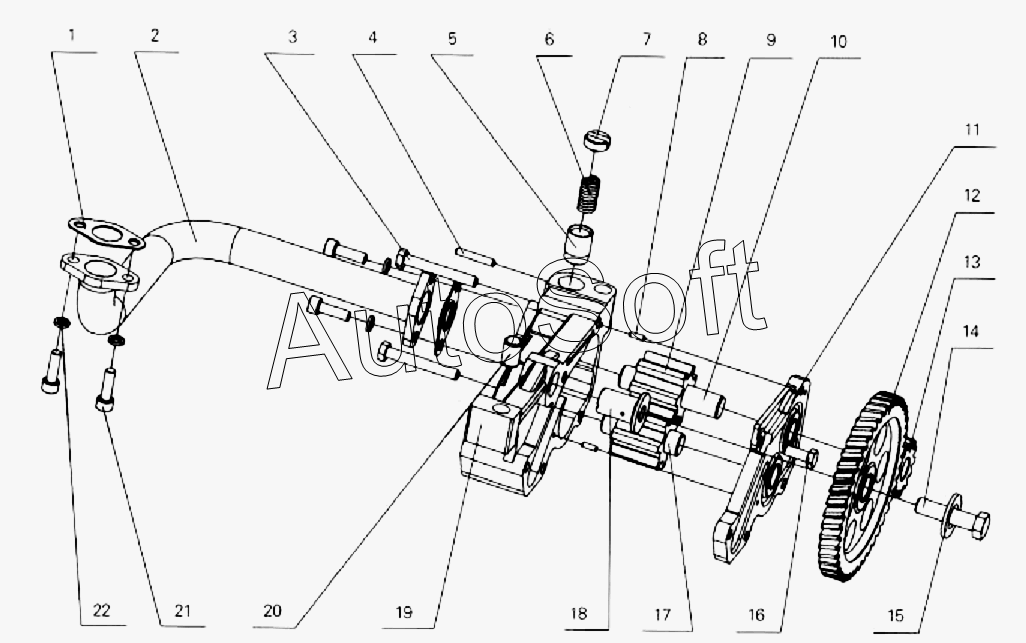

Каталог запасных частей к технике: King Long XMQ-6127 (2007). Assembly, oil pump
12
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***0 | Binder, gasket II | |
| 2 | L***0 | Assembly, oil drain pipe | |
| 3 | Q***2 | Bolt | |
| 4 | Q***2 | Pin | |
| 5 | A***8 | Plug, pressure limiting valve, oil pump | |
| 6 | A***9 | Spring, pressure limiting valve, oil pump | |
| 7 | A***1 | Retaining ring | |
| 8 | Q***2 | Pin | |
| 9 | A***2 | Driving gear, oil pump | |
| 10 | A***5 | Driving gear shaft, oil pump | |
| 11 | L***A | Cover, oil pump | |
| 12 | L***1 | Idle gear, oil pump | |
| 13 | L***3 | Gear, oil pump | |
| 14 | Q***2 | Bolt | |
| 15 | L***A | Anti-friction plate | |
| 16 | Q***2 | Bolt | |
| 17 | A***6 | Driven gear shaft, oil pump | |
| 18 | L***A | Idle shaft, oil pump | |
| 19 | L***B | Oil pump | |
| 20 | L***5 | Locating sleeve | |
| 21 | Q***2 | Bolt | |
| 22 | Q***8 | Gasket 8 |
