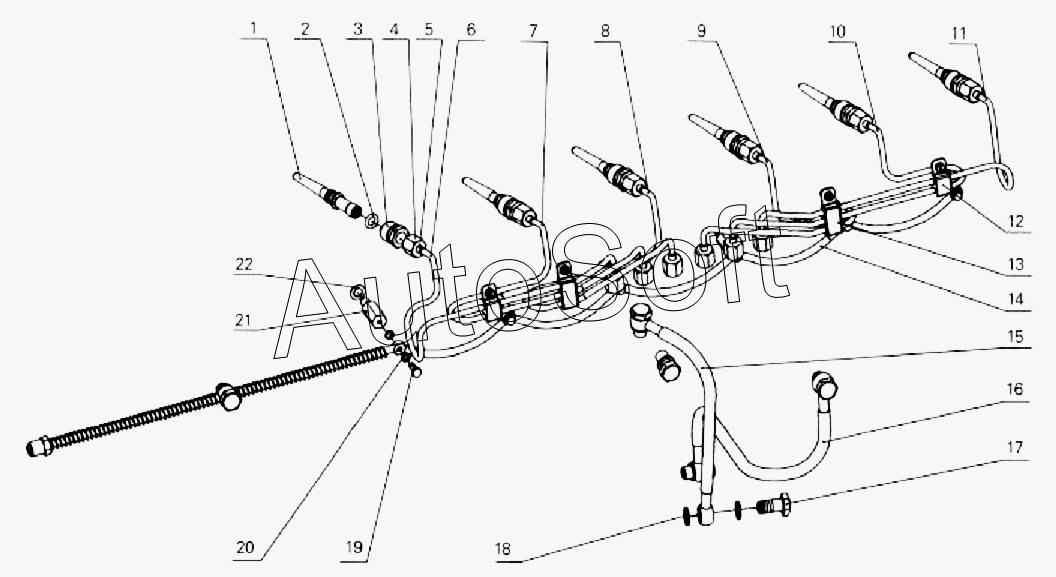

Каталог запасных частей к технике: King Long XMQ-6127 (2007). Assembly, fuel pipeline
12
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***A | Connecting pipe, high pressure | |
| 2 | L***9 | O-ring | |
| 3 | L***1 | Bolt, connecting pipe | |
| 4 | 1***A | Pipe-connecting nut | |
| 5 | J***4 | Jacket 6A | |
| 6 | L***C | High pressure pipe, cylinder 1 | |
| 7 | L***C | High pressure pipe, cylinder 2 | |
| 8 | L***C | High pressure pipe, cylinder 3 | |
| 9 | L***C | High pressure pipe, cylinder 4 | |
| 10 | L***C | High pressure pipe, cylinder 5 | |
| 11 | L***C | High pressure pipe, cylinder 6 | |
| 12 | 3***0 | 2 pipe clamps fixing assembly | |
| 13 | 3***0 | 3 pipe clamps fixing assembly | |
| 14 | L***0 | Oil return hose assembly | |
| 15 | L***0 | Oil pipe, between oil transfer pump and diesel filter | |
| 16 | L***0 | Oil pipe between diesel filter and injection pump | |
| 17 | J***5 | Link bolt | |
| 18 | J***4 | Composite sealing gasket 14 | |
| 19 | 1***2 | Bolt | |
| 20 | 1***1 | Gasket | |
| 21 | L***A | Oil return connector | |
| 22 | J***0 | Gasket 10 |
