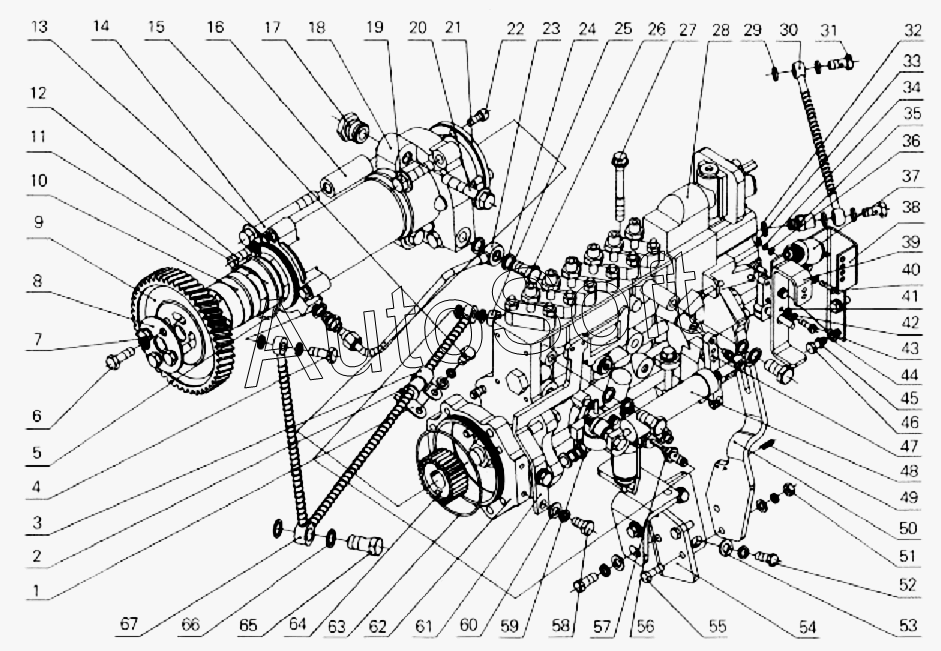

Каталог запасных частей к технике: King Long XMQ-6127 (2007). Assembly, fuel injection pump
42
50
49
48
47
46
45
44
43
51
41
40
39
38
37
36
35
59
67
66
65
64
63
62
61
60
34
58
57
56
55
54
53
52
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
1
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***7 | Pipe clamp | |
| 2 | A***8 | Jacket | |
| 3 | A***A | Pipe clamp | |
| 4 | A***A | Bolt, oil pass | |
| 5 | G***0 | O sealing ring | |
| 6 | Q***2 | Bolt | |
| 7 | Q***0 | Gasket 10 | |
| 8 | A***2 | Backing plate, gear, fuel injection pump | |
| 9 | A***1 | Gear, fuel injection pump | |
| 10 | A***C | Drive shaft, fuel injection pump | |
| 11 | A***1 | Bush, camshaft | |
| 12 | Q***2 | Bolt | |
| 13 | G***0 | O sealing ring | |
| 14 | Q***0 | Bolt | |
| 15 | Q***6 | Bolt | |
| 16 | A***9 | Bush, bolt | |
| 17 | A***7 | Adjusting turnbuckle | |
| 18 | A***A | Driving sleeve, fuel injection pump | |
| 19 | Q***5 | Bolt | |
| 20 | Q***5 | Bolt | |
| 21 | A***A | Thrust ring, drive | |
| 22 | Q***0 | Screw | |
| 23 | A***B | Oil return pipe assembly, engine oil | |
| 24 | J***4 | Composite sealing ring14 | |
| 25 | A***A | Nut | |
| 26 | J***5 | Link bolt | |
| 27 | Q***5 | Bolt | |
| 28 | L***0 | Fuel injection pump | |
| 29 | J***0 | Composite sealing ring 10 | |
| 30 | 4***0 | Pressure compensation pipe | |
| 31 | J***0 | Link bolt | |
| 32 | J***2 | Composite sealing gasket 12 | |
| 33 | Q***5 | Gasket 5 | |
| 34 | Q***5 | Gasket 5 | |
| 35 | L***2 | compensation | |
| 36 | Q***5 | Gasket 5 | |
| 37 | 6***0 | Throttle switch assembly | |
| 38 | A***A | Bracket, throttle switch | |
| 39 | L***A | Throttle handle | |
| 40 | Q***0 | Bolt | |
| 41 | Q***6 | Gasket 6 | |
| 42 | Q***6 | Gasket 6 | |
| 43 | Q***0 | Bolt | |
| 44 | Q***8 | Gasket 8 | |
| 45 | Q***8 | Gasket 8 | |
| 46 | Q***0 | Bolt | |
| 47 | A***9 | Parking handle | |
| 48 | 1***0 | Assembly parts, fuel cutoff | |
| 49 | 6***5 | Tension spring | |
| 50 | A***A | Bracket, accelerator lever | |
| 51 | Q***5 | Nut M5 | |
| 52 | Q***2 | Bolt | |
| 53 | A***8 | Gasket, locking piece | |
| 54 | L***2 | Bracket | |
| 55 | Q***5 | Bolt | |
| 56 | A***A | Bracket | |
| 57 | A***7 | Connector, oil pipe, fuel injection pump | |
| 58 | Q***0 | Bolt | |
| 59 | Q***0 | Bolt | |
| 60 | Q***0 | Gasket 10 | |
| 61 | A***2 | Bracket | |
| 62 | A***A | Coupling disc, fuel injection pump | |
| 63 | G***0 | O seal ring | |
| 64 | A***6 | Driving external splines, fuel injection pump | |
| 65 | L***2 | Bolt, oil pass | |
| 66 | J***6 | Composite sealing gasket 16 | |
| 67 | L***B | Oil pipe, fuel injection pump |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
