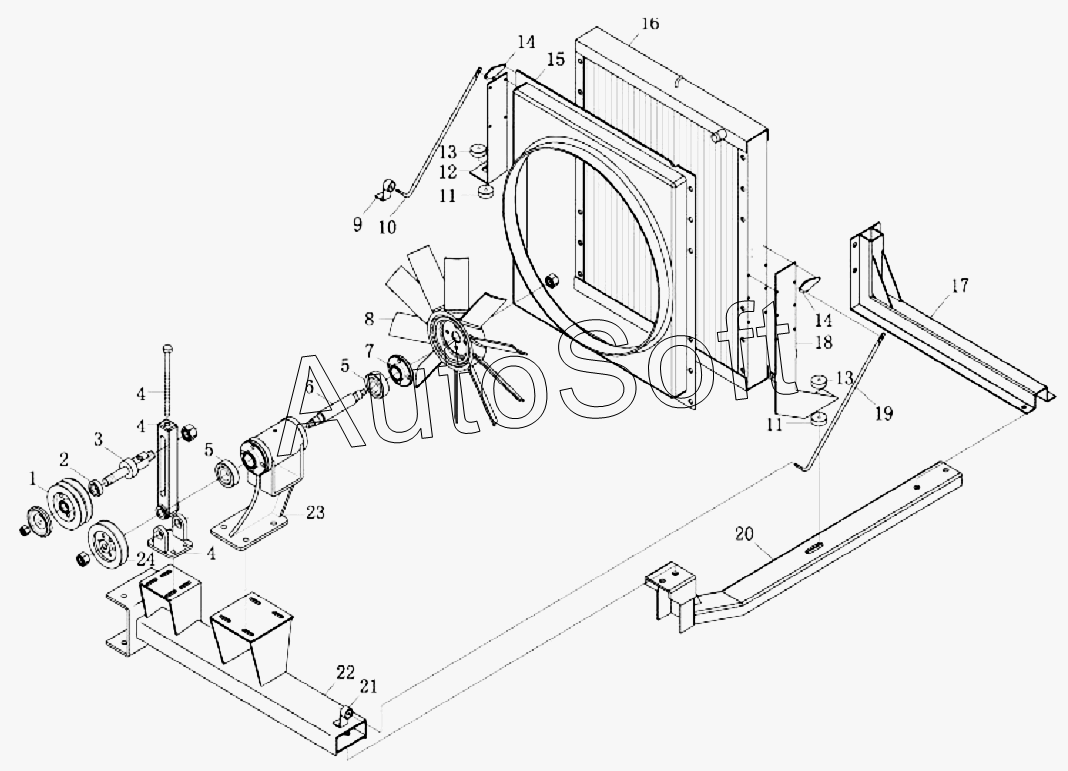

Каталог запасных частей к технике: King Long XMQ-6127 (2007). Cooling system
13
13
24
23
22
21
20
19
18
17
16
15
14
14
1
12
11
11
10
9
8
7
6
5
5
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | X***2 | Idle pulley assy | |
| 2 | Z***6 | Bearing, idle pulley | |
| 3 | X***) | Axle, idle pulley | |
| 4 | X***) | Adjusting rod assy | |
| 5 | Z***) | Bearing, fan pulley | |
| 6 | X***) | Axle, fan pulley | |
| 7 | X***) | Connecting flange, fan | |
| 8 | X***0 | Fan blade | |
| 9 | X***2 | Rubber ring, strut seat, water tank | |
| 10 | X***A | Left strut, water tank | |
| 11 | 8***2 | Installation cushion, water tank | |
| 12 | X***0 | Left bracket, water tank | |
| 13 | 8***1 | Installation cushion, water tank | |
| 14 | X***0 | Bracket, strut, water tank | |
| 15 | X***1 | Fan shroud | |
| 16 | X***0 | Water tank | |
| 17 | X***2 | Rear bracket, water tank | |
| 18 | X***0 | Right strut, water tank | |
| 19 | X***3 | Right strut, water tank | |
| 20 | X***1 | Fixing bracket, water tank | |
| 21 | X***3 | Rubber ring, strut seat, water tank | |
| 22 | X***0 | Bracket assy, fan | |
| 23 | X***3 | Right strut, water tank | |
| 24 | X***3 | Fan pulley assy |
