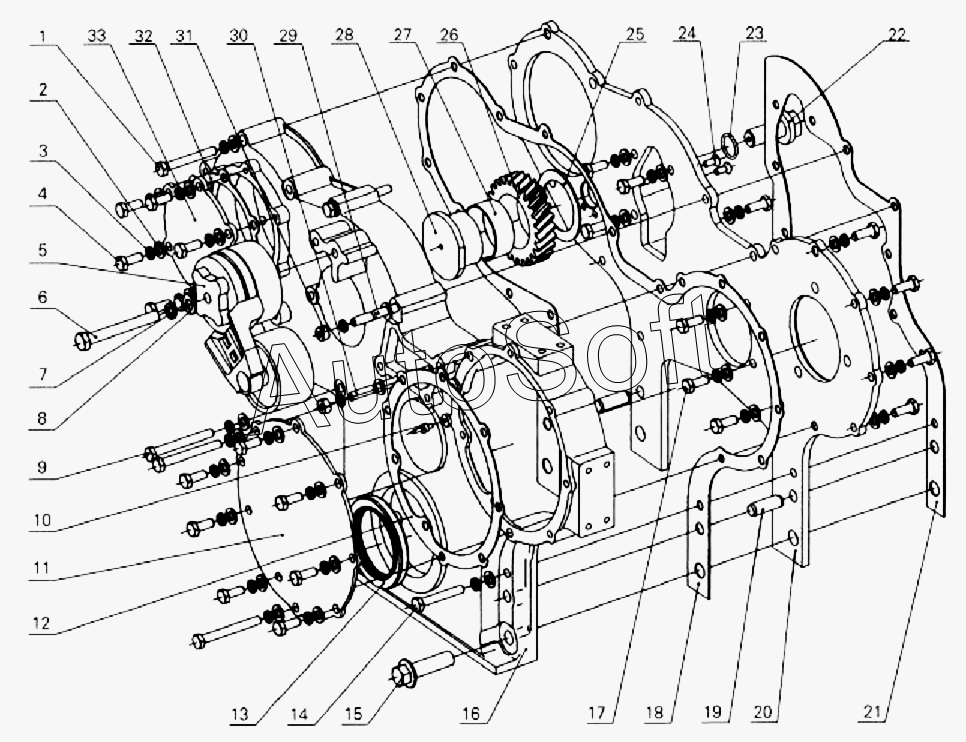

Каталог запасных частей к технике: King Long XMQ-6127 (2007). Timing gear housing
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***0 | Bolt | |
| 2 | Q***8 | Gasket 8 | |
| 3 | Q***8 | Gasket 8 | |
| 4 | Q***0 | Bolt | |
| 5 | G***1 | Belt tension pulley | |
| 6 | Q***2 | Bolt | |
| 7 | Q***0 | Gasket 10 | |
| 8 | Q***0 | Gasket 10 | |
| 9 | Q***0 | Bolt | |
| 10 | D***7 | Pointer, top dead center | |
| 11 | L***5 | Gear cover plate, fuel injection pump | |
| 12 | L***6 | Gasket, gear cover, fuel injection pump | |
| 13 | G***F | Seal ring | |
| 14 | Q***0 | Bolt | |
| 15 | Q***0 | Bolt | |
| 16 | L***B | Timing gear housing | |
| 17 | Q***2 | Bolt | |
| 18 | L***4 | Gasket, cover plate, timing gear housing | |
| 19 | Q***5 | Pin | |
| 20 | L***3 | Cover plate, timing gear housing | |
| 21 | L***2 | Gasket, timing gear housing | |
| 22 | A***B | Bolt, idle gear seat | |
| 23 | G***0 | O sealing ring | |
| 24 | G***4 | Screw | |
| 25 | 2***7 | Anti-friction plate, idle gear | |
| 26 | A***2 | Idle gear, air compressor | |
| 27 | 2***3 | Bush, idle gear | |
| 28 | L***4 | Idle gear seat, air pressure pump | |
| 29 | Q***0 | Stud | |
| 30 | Q***5 | Stud | |
| 31 | Q***8 | Nut | |
| 32 | L***8 | Gasket, front cover plate, air compressor | |
| 33 | L***7 | Front cover plate, air compressor |
