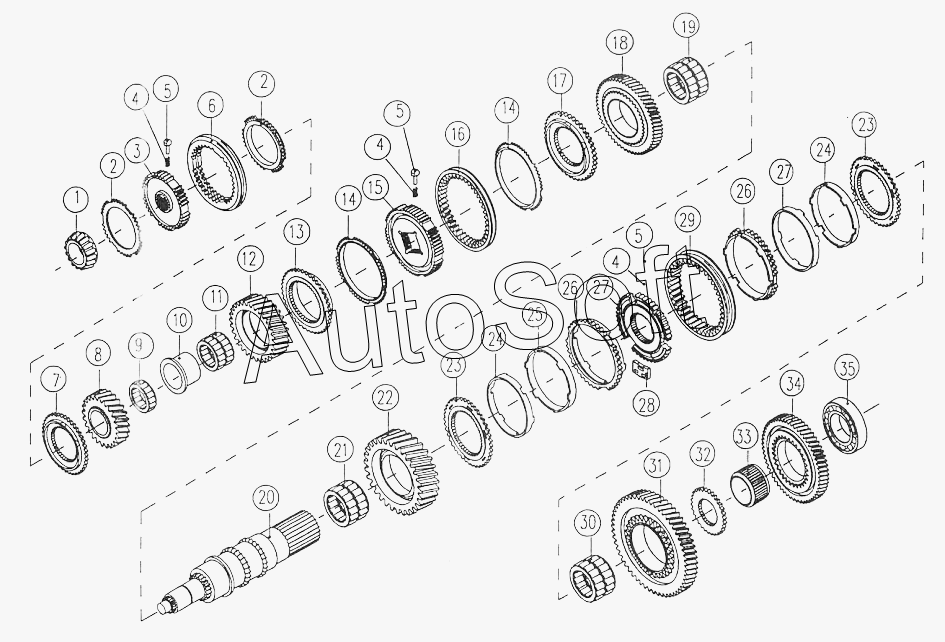

Каталог запасных частей к технике: King Long XMQ-6127 (2007). Output shaft and gear
1
2
2
3
4
4
4
5
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
26
27
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Front bearing | |
| 2 | 1***5 | Synchro. Ring, 5th/6th speed | |
| 3 | 1***6 | Synchro. Body, 5th/6th speed | |
| 4 | 0***9 | Spring | |
| 5 | 1***6 | Pressure piece | |
| 6 | 1***4 | Sliding sleeve, 5th/6th speed | |
| 7 | 1***9 | Cone hub, 6th speed | |
| 8 | 1***1 | 6th speed gear, output shaft | |
| 9 | 0***3 | Bearing, 6th speed | |
| 10 | 1***4 | Bush, 4th speed | |
| 11 | 0***3 | Bearing, 4th speed | |
| 12 | 1***8 | 4th speed gear, 4th speed | |
| 13 | 1***7 | Cone hub | |
| 14 | 1***4 | Synchro. Ring, 3rd/4th speed | |
| 15 | 1***0 | Synchro. Body, 3rd/4th speed | |
| 16 | 1***2 | Sliding sleeve, 3rd/4th speed | |
| 17 | 1***7 | Cone hub | |
| 18 | 1***5 | 3rd speed gear, output shaft | |
| 19 | 0***6 | Bearing | |
| 20 | 1***8 | Output shaft | |
| 21 | 0***6 | Bearing | |
| 22 | 1***2 | 2nd speed gear, output shaft | |
| 23 | 1***6 | Cone hub, 2nd speed | |
| 24 | 1***4 | Inner ring | |
| 25 | 1***4 | Middle ring | |
| 26 | 1***5 | Outer ring | |
| 27 | 1***7 | Synchro. Body, 1st/2nd speed | |
| 28 | 1***9 | Coupling plate | |
| 29 | 1***5 | Synchro. Body, 1st/2nd speed | |
| 30 | 0***8 | Bearing, 1st speed | |
| 31 | 1***1 | 1st speed gear, output shaft | |
| 32 | 1***0 | Synchro. Body, reverse gear | |
| 33 | 0***5 | Bearing, reverse gear | |
| 34 | 1***0 | Reverse gear | |
| 35 | 0***0 | Rear bearing, output shaft |
