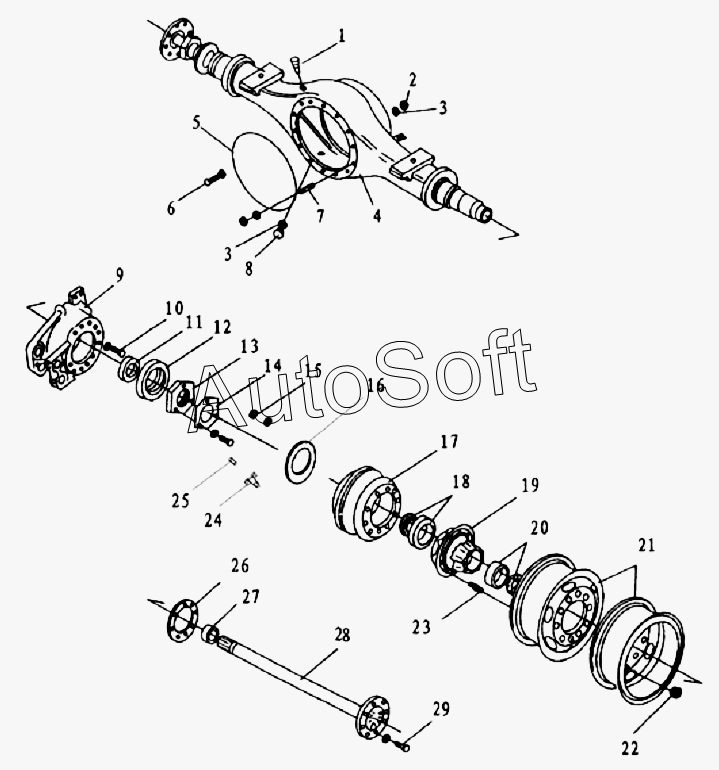

Каталог запасных частей к технике: King Long XMQ-6127 (2007). Rear axle(Air suspension)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23a
23b
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502ABS-076 | 3***6 | Plug, ABS wiring hole | |
| 35DDS-02065 | 3***5 | Rear hub & brake drum assy | |
| Q40306 | Q***6 | Gasket 6 | |
| 1 | 2***8 | Air breather | |
| 10 | Q***1 | Bolt | |
| 11 | 3***5 | Rear oil seal collar | |
| 12 | 3***0 | Rear hub oil seal assy | |
| 13 | 2***6 | Rear hub adjusting nut | |
| 14 | 2***1 | Lock washer | |
| 15 | Q***6 | Screw | |
| 16 | 2***1 | ABS rear gear ring | |
| 17 | 3***5 | Rear brake drum | |
| 18 | 3***0 | Rear hub inner bearing assy | |
| 19 | 3***B | Rear hub | |
| 2 | 2***5 | Plug, oil level hole | |
| 20 | 3***0 | Rear hub outer bearing assy | |
| 21 | W***m | Wheel rim | |
| 22 | T***t | Tire nut | |
| 23a | 3***1 | Tyre bolt | |
| 23b | 3***2 | Tyre bolt | |
| 24 | 2***B | ABS sensor bracket | |
| 25 | 3***0 | ABS sensor | |
| 26 | 2***4 | Gasket, half axle | |
| 27 | 2***0 | Oil seal, half axle | |
| 28 | 2***5 | Half axle | |
| 29 | 2***3 | Bolt, half axle | |
| 3 | 2***6 | Sealing washer | |
| 4 | 2***0 | Rear axle housing assy | |
| 5 | G***t | Gasket coating position | |
| 6 | 2***4 | Bolt | |
| 7 | Q***4 | Heavy-duty spring washer | |
| 8 | 2***3 | Oil drain plug | |
| 9 | 4***3 | Rear brake back plate |
