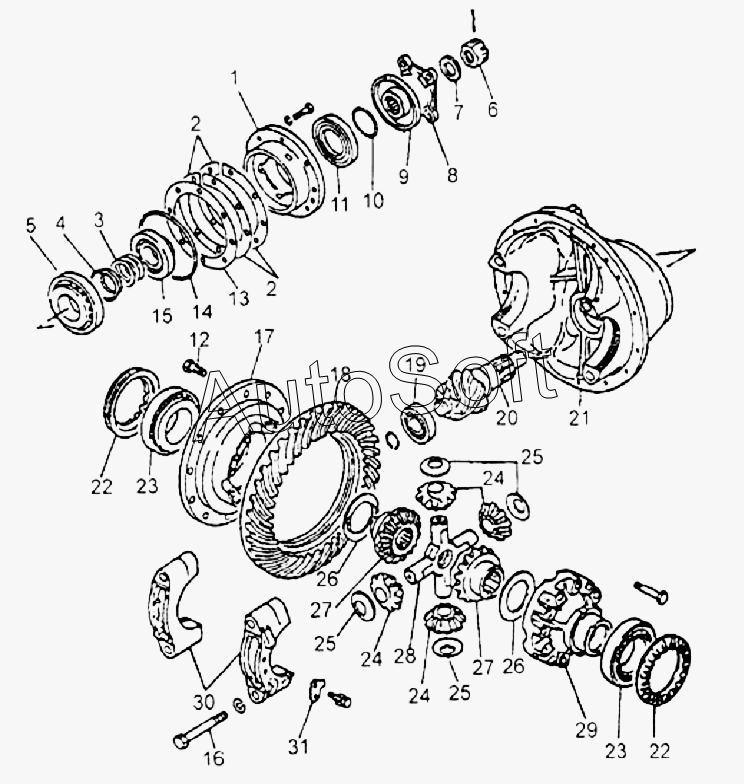

Каталог запасных частей к технике: King Long XMQ-6127 (2007). Final reduction gear (I=4.10) Q1-2402S106F-010
1
2
2
3
4
5
6
7
8
9
11
12
14
15
16
17
18
19
20
21
22
22
23
23
24
24
24
25
25
25
26
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2402Z24-315 | 2***5 | Differential case assembly | |
| Q1-2402S106F-010 | Q***0 | Final reduction gear assembly | |
| Q1-2402S106F-020 | Q***0 | Driving bevel gear and bearing seat assembly | |
| Q1-2402S106F-310 | Q***0 | Differential assembly | |
| Q40522 | Q***2 | Spring washer | |
| 1 | Q***6 | Bearing seat | |
| 2 | Q***8 | Adjust shim | |
| 3 | Q***9 | Adjusting washer | |
| 4 | 2***9 | Spacer | |
| 5 | Z***K | Front inner bearing assy. | |
| 6 | Q***2 | Hex slotted nut | |
| 7 | 2***4 | Washer | |
| 8 | Q***5 | Flange | |
| 9 | Q***7 | Dust cover | |
| 11 | Q***9 | Oil seal assy | |
| 12 | 2***6 | Bolt | |
| 14 | 2***7 | O-ring | |
| 15 | Z***K | Front outer bearing assy | |
| 16 | 2***9 | Bolt | |
| 17 | 2***7 | left case, bevel gear differential | |
| 18 | Q***B | Driven bevel gear, rear axle | |
| 19 | 2***3 | Rear bearing assy | |
| 20 | Q***B | Driving bevel gear | |
| 21 | Q***5 | Final reduction gear case | |
| 22 | 2***1 | Adjusting nut | |
| 23 | 7***E | Differential bearing assy | |
| 24 | 2***5 | Planet gear | |
| 25 | 2***6 | Thrust washer | |
| 26 | 2***6 | Thrust washer | |
| 27 | 2***5 | Gear, half axle | |
| 28 | 2***1 | Spider | |
| 29 | 2***8 | Right case, bevel gear differential | |
| 30 | 2***7 | Bearing cap, differential gear | |
| 31 | 2***3 | Lock plate |
