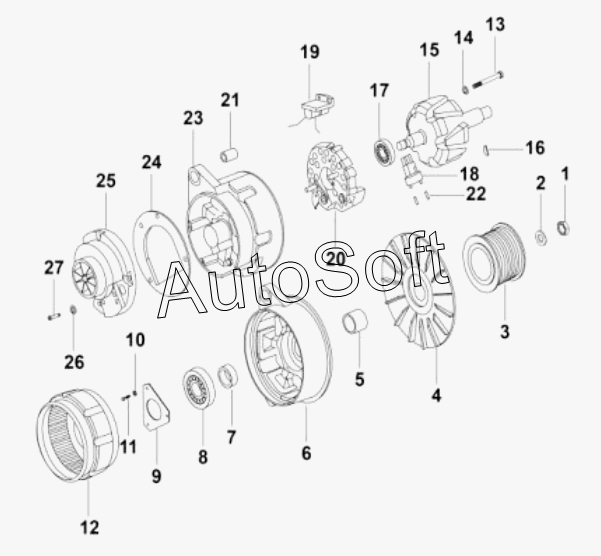

Каталог запасных частей к технике: King Long XMQ-6129Y (2010). ALTERNATOR ASSY
14
27
26
25
24
23
22
21
20
19
18
17
16
15
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 279400240 | 2***0 | Alternator assy | |
| 1 | 2***9 | Hexagon thin nut | |
| 2 | 2***5 | Cone washer | |
| 3 | 2***6 | Belt pulley | |
| 4 | 2***4 | Fan | |
| 5 | 2***0 | Locating sleeve | |
| 6 | 2***4 | Front end cover components | |
| 7 | 2***6 | Locating sleeve | |
| 8 | 2***2 | Front bearing | |
| 9 | 2***8 | Bearing cover | |
| 10 | 2***8 | Spring washer | |
| 11 | 2***3 | Bolt | |
| 12 | 2***9 | Stator assy | |
| 13 | 2***6 | Inner hexagon screw | |
| 14 | 2***8 | Pad | |
| 15 | 2***6 | Rotor assy | |
| 16 | 2***7 | Semicircular key | |
| 17 | 2***0 | Rear bearing | |
| 18 | 2***0 | Brush components | |
| 19 | 2***5 | Regulator | |
| 20 | 2***7 | Rectifier components | |
| 21 | 2***2 | Inner hexagon screw | |
| 22 | 2***3 | Bush | |
| 23 | 2***0 | Rear end cover components | |
| 24 | 2***1 | Pad | |
| 25 | 2***5 | Guard shield | |
| 26 | 2***8 | Spring washer | |
| 27 | 2***1 | Inner hexagon bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
