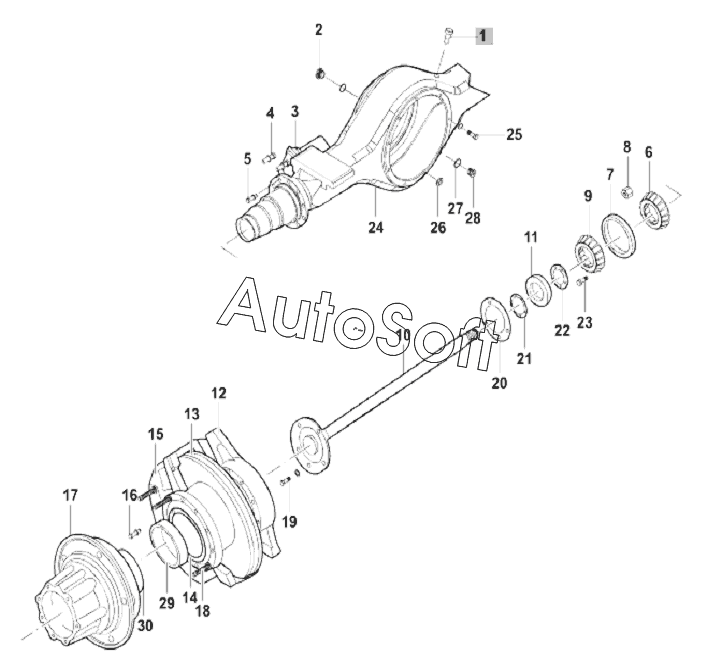

Каталог запасных частей к технике: King Long XMQ-6129Y5 (2015). REAR AXLE HOUSING AND HALF AXLE AND WHEEL END 24ZS39Y-00005
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 22400155 | 2***5 | Transition | |
| 224001550 | 2***0 | Left disc brake assy | |
| 224002976 | 2***6 | Brake pad | |
| 1 | 2***1 | Air breather | |
| 2 | 2***2 | Plug | |
| 3 | 2***8 | Brake chamber | |
| 3 | 2***6 | Brake chamber | |
| 4 | B***t | Bolt | |
| 4 | W***r | Washer | |
| 5 | 2***0 | Bolt | |
| 5 | 5***0 | Spring washer | |
| 6 | 2***6 | Bearing | |
| 7 | 2***8 | Rear oil seal collar | |
| 8 | 2***9 | Tyre nut | |
| 9 | 2***4 | Inner bearing assy, rear hub | |
| 10 | 2***4 | Axle shaft | |
| 11 | 2***3 | Rear hub adjusting nut | |
| 12 | 2***5 | Transition | |
| 12 | 2***2 | Transition | |
| 13 | 2***4 | Brake disc | |
| 14 | 2***5 | Seal assy | |
| 15 | B***y | Caliper body | |
| 16 | 2***0 | Bolt spring washer | |
| 17 | 2***0 | Hub | |
| 18 | 2***5 | Tire bolt | |
| 19 | W***r | Washer | |
| 20 | 2***0 | Axle shaft gasket | |
| 21 | 2***1 | Lock washer | |
| 22 | 2***9 | Axle shaft sealing assy | |
| 23 | 2***1 | Axle shaft bolt | |
| 24 | 2***3 | Axle axle housing assy | |
| 25 | 2***3 | Bolt | |
| 26 | 2***5 | Stud bolt | |
| 27 | 5***0 | Spring washer | |
| 28 | 2***5 | Drain plug | |
| 29 | 2***4 | Inner bearing assy, rear hub | |
| 30 | 2***6 | Bearing |
