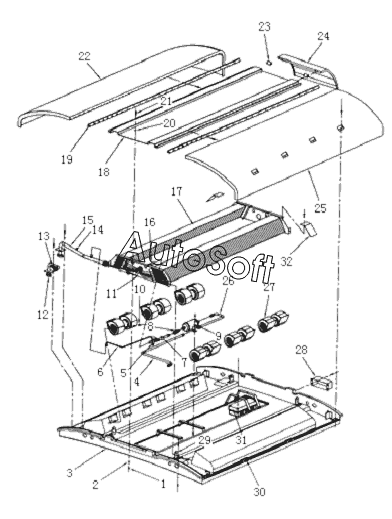

Каталог запасных частей к технике: King Long XMQ-6127J (2010). AIR CONDITIONER, EVAPORATOR SYSTEM
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | N***6 | Nut M6 | |
| 2 | G***6 | Washer | |
| 3 | 2***2 | Evaporator shell | |
| 4 | 2***0 | The liquid tube-into the evaporator | |
| 5 | D***T | Thermo expansion valve | |
| 6 | 2***0 | Balance tube | |
| 7 | D***S | Sight glass | |
| 8 | 2***1 | The connecting tube | |
| 9 | 1***5 | The drier filter | |
| 10 | G***5 | Crisscross bolt | |
| 11 | 2***0 | The gas tube-out from the evaporator | |
| 12 | 2***0 | Connecting tube, condenser air inlet | |
| 13 | 2***A | High pressure switch | |
| 14 | 0***A | Low pressure switch | |
| 15 | 2***0 | Connecting tube, evaporator air return | |
| 16 | 2***0 | The liquid distributor unit | |
| 17 | 2***0 | The evaporator unit | |
| 18 | 2***2 | The evaporator cover installation plank | |
| 19 | G***l | Gemel | |
| 20 | G***6 | Washer | |
| 21 | G***6 | Bolt | |
| 22 | 2***4 | Right GRP cover , evaporator | |
| 23 | G***l | Gemel | |
| 24 | 2***0 | Middle GRP cover for evaporator | |
| 25 | 2***4 | Left GRP cover for evaporator | |
| 26 | 2***0 | The liquid tube-into the drier filter | |
| 27 | 0***2 | Evaporator blower | |
| 28 | 2***0 | Fresh air damper unit | |
| 29 | 1***0 | The fasten plank for evaporator coil | |
| 30 | 1***0 | The nut-plank unit | |
| 31 | S***B | Electric components box | |
| 32 | 2***9 | The fresh air shield |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
