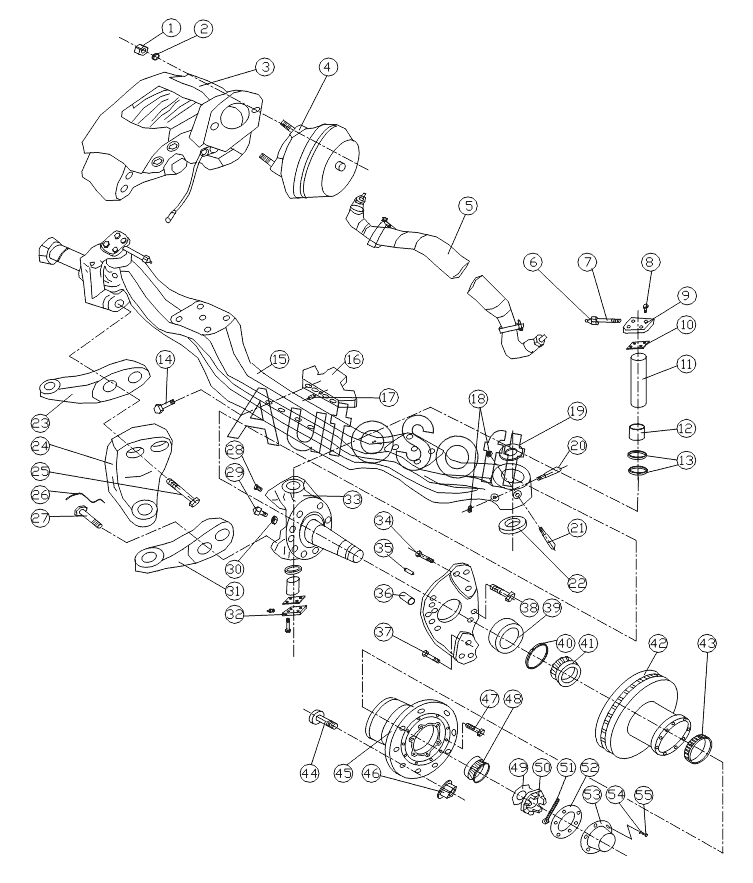

Каталог запасных частей к технике: King Long XMQ-6127J (2010). FRONT AXLE 30ZDS08F-00005
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***6 | Hexagon nut | |
| 2 | Q***6 | Spring washer | |
| 3 | 3***5 | Left/right clip | |
| 4 | 3***5 | Left/right air chamber | |
| 5 | 3***0 | Tie rod assy | |
| 6 | G***4 | Straight grease nipple | |
| 7 | 7***6 | Oil pipe | |
| 8 | Q***1 | Hexagon bolt-dust cap | |
| 9 | 7***1 | Upper dust cap | |
| 10 | 8***2 | Sealing washer | |
| 11 | 7***3 | King pin | |
| 12 | 8***4 | Bushing | |
| 13 | 8***3 | Oil seal assy | |
| 14 | Q***1 | Bolt- pull rod seat | |
| 15 | 3***0 | Front axle | |
| 16 | 7***5 | Pull rod seat | |
| 17 | A***9 | Locating pin -Pull rod seat | |
| 18 | 8***5 | Hexagon bolt-lock pin | |
| 19 | 7***7 | Adjusting gasket | |
| 20 | 8***7 | Lock pin | |
| 21 | 8***8 | Lock pin | |
| 22 | B***3 | Thrust bearing assy | |
| 23 | 3***1 | Trapezoidal arm, left | |
| 24 | 7***3 | Steering knuckle arm | |
| 25 | 9***4 | Locking screw | |
| 26 | Q***5 | Locking wire | |
| 27 | 9***4 | Locking screw | |
| 28 | 8***6 | Plug | |
| 29 | 7***2 | Limiting bolt | |
| 30 | Q***3 | Locking nut-Limiting bolt | |
| 31 | 3***2 | Trapezoidal arm, right | |
| 32 | 8***1 | Lower dust cap | |
| 33 | 7***2 | Left/right steering knuckle | |
| 34 | 7***6 | Hexagon flange bolt-fixing brake | |
| 35 | A***9 | Locating pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
