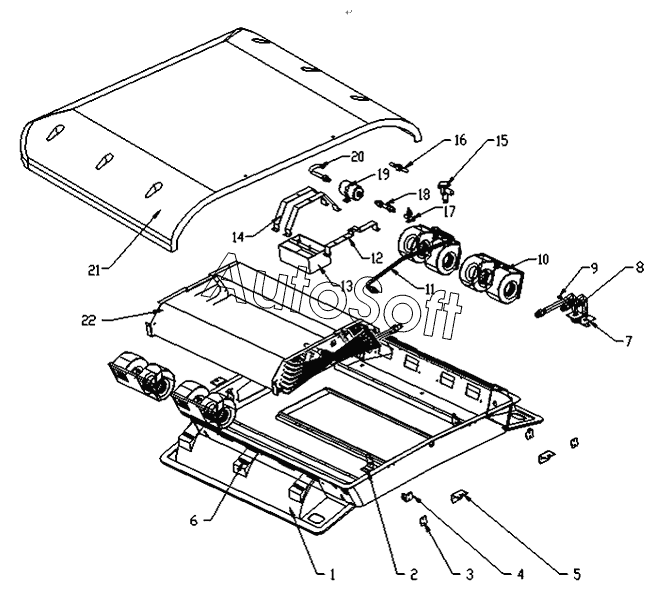

Каталог запасных частей к технике: King Long XMQ-6800Y (2010). EVAPORATOR COMPONENTS
12
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | Evaporator housing assy | |
| 2 | 2***5 | Evaporator unit fixing bracket | |
| 3 | 2***2 | Pressure plate | |
| 4 | 2***5 | Evaporator bracket | |
| 5 | 2***1 | Fixing bracket | |
| 6 | 2***2 | Nut board subassembly | |
| 7 | 2***5 | Combined pipe | |
| 8 | 2***7 | High pressure switch | |
| 9 | 2***8 | Low pressure switch | |
| 10 | 2***7 | Evaporator blower | |
| 11 | 2***5 | Liquid outlet pipe, , liquid receiver | |
| 12 | 2***4 | Bracket, drier filter | |
| 13 | 2***3 | Control box | |
| 14 | 2***2 | Bracket, control box | |
| 15 | 2***1 | Expansion valve | |
| 16 | 2***1 | Liquid inlet pipe, drier filter 1 | |
| 17 | 2***7 | Check valve | |
| 18 | 2***1 | Transition pipe, check valve | |
| 19 | 2***0 | Drier filter | |
| 20 | 2***6 | Liquid inlet pipe, drier filter | |
| 21 | 2***2 | Evaporator cover plate | |
| 22 | 2***6 | Evaporator core assy |
