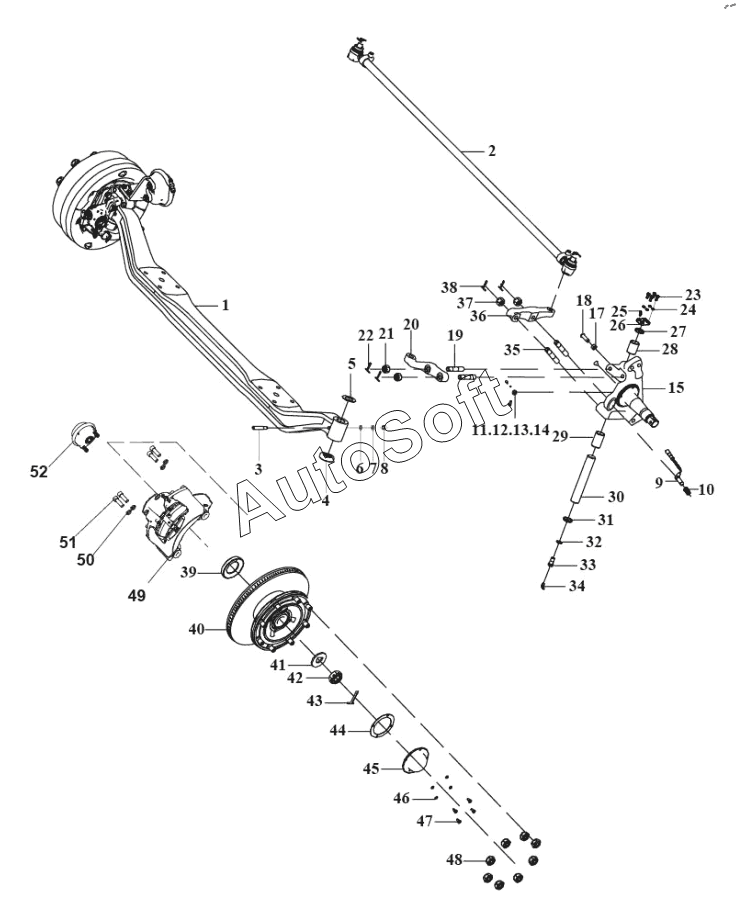

Каталог запасных частей к технике: King Long XMQ-6106 (2020). Assembly of bridge assembly components
40
27
28
29
30
31
32
33
34
35
36
37
38
39
26
41
42
43
44
45
46
47
48
49
50
51
52
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 230000436 | 2***6 | Right steering knuckle arm | |
| 230000779 | 2***9 | Front right spring brake air chamber assembly | |
| 230000899 | 2***9 | Adjustment shim-steering knuckle | |
| 230000900 | 2***0 | Adjustment shim-steering knuckle | |
| 230000901 | 2***1 | Adjustment shim-steering knuckle | |
| 230000939 | 2***9 | Locking screw-right steering knuckle arm | |
| 230000954 | 2***4 | Grease mouth | |
| 230002079 | 2***9 | Right disc brake assembly | |
| 230002632 | 2***2 | Front right disc brake base plate | |
| 230005580 | 2***0 | Right steering knuckle assembly | |
| 1 | 2***7 | Front axle | |
| 2 | 2***8 | Tie rod assembly | |
| 3 | 2***6 | Hexagon head bolts | |
| 4 | 2***8 | Adjustment shim-steering knuckle | |
| 5 | 2***9 | Fasten the screw nut | |
| 6 | 2***3 | Lock pin I | |
| 7 | 2***9 | Fasten the screw nut | |
| 8 | 2***2 | Thrust cylindrical roller bearings | |
| 9 | 2***2 | Lock Pin II | |
| 10 | 2***0 | Positioning pin-thrust rod support | |
| 11 | 2***4 | Thrust rod support | |
| 12 | 2***6 | Oil pipe | |
| 13 | 2***0 | Upper dust cover | |
| 14 | 2***7 | Oil seal-king pin | |
| 15 | 2***9 | Left steering knuckle assembly | |
| 16 | 2***8 | Bushing | |
| 17 | 2***9 | Positioning pin | |
| 18 | 2***4 | Hexagonal flange bolts | |
| 19 | 2***8 | Front left disc brake base plate | |
| 20 | 2***9 | Hexagon socket head screws | |
| 21 | 2***5 | Locking bolt | |
| 22 | 2***4 | 230002084 | |
| 23 | S***s | Stamped outer ring needle roller bearings | |
| 24 | 2***7 | Gasket | |
| 25 | 2***6 | Lower dust cover | |
| 26 | 5***0 | Spring washer | |
| 27 | 2***7 | Hexagon head bolts | |
| 28 | 2***4 | Grease mouth | |
| 29 | 2***0 | Hexagonal flange bolts | |
| 30 | 5***0 | Hexagonal thin nut | |
| 31 | 2***9 | Locking bolt | |
| 32 | 2***6 | Sensor bush | |
| 33 | 2***0 | Clogged | |
| 34 | 2***4 | Sensor | |
| 35 | 2***5 | Left steering knuckle arm | |
| 36 | 2***1 | Steering arm | |
| 37 | 2***7 | Locking screw - left steering knuckle arm | |
| 38 | 2***8 | Wire lock thread | |
| 39 | 2***9 | Rubber sleeve | |
| 40 | 2***8 | Single tube clip | |
| 41 | 5***0 | Spring washer | |
| 42 | 5***0 | Bolt | |
| 43 | 2***9 | Wheel nuts | |
| 44 | 2***7 | Hexagonal flange bolts | |
| 45 | 2***6 | Front hubcap | |
| 46 | 2***5 | Lock nut-steering knuckle | |
| 47 | 2***4 | Anti-friction plate-steering knuckle | |
| 48 | 2***5 | Front hub brake disc assembly | |
| 49 | 5***0 | Type 1 hexagonal nut | |
| 50 | 5***0 | Heavy-duty spring washer | |
| 51 | 2***7 | Left disc brake assembly | |
| 52 | 2***8 | Front left spring brake air chamber assembly |
