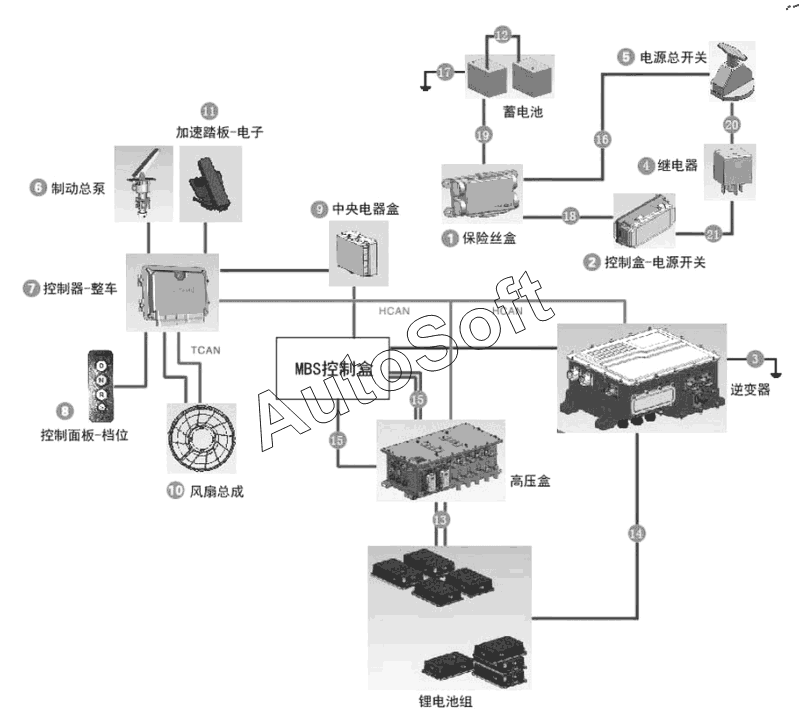

Каталог запасных частей к технике: King Long XMQ-6106 (2020). Pure electric low voltage control system
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 237301547 | 2***7 | Low-voltage cable-electrical box grounding, 50mm2, 300mm, d8-d8, copper braided tape | |
| 237302924 | 2***4 | Low voltage cable-electrical box grounding, 50mm2, 200mm, d8-d8, copper braided tape | |
| 237304393 | 2***3 | Low voltage cable-electrical box grounding,10mm2-240mm-Ф8-Ф8 | |
| 237304709 | 2***9 | Low-voltage cable-electrical box grounding, 16mm2, 300mm, d8-d8, copper braided tape | |
| 237901679 | 2***9 | Wire harness-Pure electric power, 6106L35, control wire harness, 105°, Mengguli, low entrance | |
| 1 | 2***6 | Fuse box, two circuits 150A, one end of the copper plate is connected in parallel | |
| 2 | 2***5 | Control box-power switch, JKH2033 | |
| 3 | 2***0 | Low voltage cable-inverter ground wire, 50mm2, 500mm, d8-d10, copper braided tape | |
| 4 | 2***2 | Relay,HZZ 024-1Z1GD2-60,24V,40A/20A,Hongla | |
| 5 | 2***8 | Main power switch, Chint JK803-A, rated current 250A | |
| 6 | 2***8 | Brake master cylinder, Wanan, continuous signal | |
| 7 | 2***6 | Controller-vehicle, BC-011, vehicle drive control | |
| 8 | 2***4 | Control panel-gear, Shanghai Lianjie automotive electronic gear controller GBSC001, vertical layout | |
| 9 | 2***5 | Central electrical box, BXHT22-DD, 28-way fuse + 10 relays, pure electric | |
| 10 | F***n | Fan assembly-electronic,300,VA89-BBL369SRAN-94A | |
| 11 | 2***5 | Accelerator pedal - electronic, equipped with Yuchai BOSCH high-pressure common rail engine, floor type | |
| 12 | 2***4 | Low voltage cable-battery connection, 35R, 200mm, d8.5-d8.5 | |
| 13 | 2***1 | Wiring harness-battery communication wire harness, 6106G pure electric, Mongolian/257.728KWH, heating, fire extinguishing | |
| 14 | 2***8 | DCDC wire harness, 35mm2, L=1500, d8/HVBI9, 105 | |
| 15 | W***s | Wiring harness-high voltage cable, electric air conditioner | |
| 16 | 2***7 | Low-voltage cable-fuse to main power switch, 35 flat, 600mm, d8-d10 (pipe cap) | |
| 17 | 2***6 | Low voltage cable - battery ground, 35mm2, 1100mm, d8.5-d8.5 | |
| 18 | 2***2 | Low voltage cable-150A fuse to switch control box B2, 35 flat, d8-d8 | |
| 19 | 2***5 | Low-voltage cable - battery positive to fuse, 35 flat, 400mm, d8 (rubber sleeve) - d8 | |
| 20 | 2***4 | Low voltage cable - main power switch to relay, 35 flat, 350mm, d10 (pipe cap) - d6 | |
| 21 | 2***6 | Low voltage cable-relay to switch box B1, 35 flat, 3400mm, d6-d8 |
