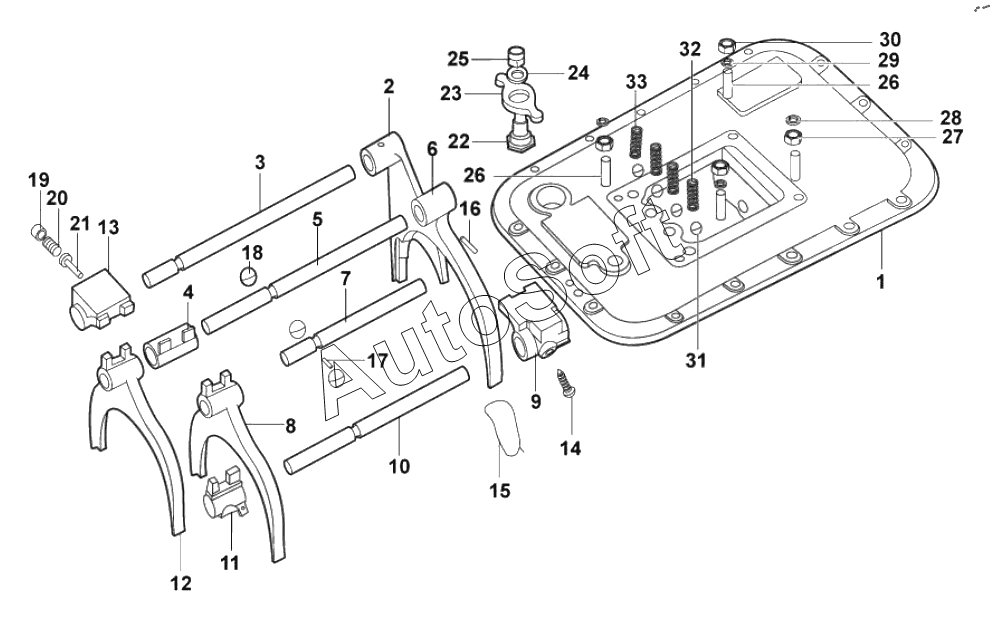

Каталог запасных частей к технике: King Long XMQ-6127 (2020). Upper cover assembly
19
20
21
22
23
24
25
26
26
18
27
28
29
30
31
32
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 217010671 | 2***1 | Stud bolt | |
| 217010892 | 2***2 | Stud bolt | |
| 1 | 2***0 | Install wire screw sleeve assembly on upper cover | |
| 2 | 2***3 | Reverse shift fork | |
| 3 | 2***6 | Reverse gear shift fork shaft | |
| 4 | 2***1 | First and second gear guide blocks | |
| 5 | 2***7 | First and second gear shift fork shaft | |
| 6 | 2***4 | 1st and 2nd gear shift fork | |
| 7 | 2***9 | Third and fourth gear shift fork shaft | |
| 8 | 2***5 | Third and fourth gear shift fork | |
| 9 | 2***4 | Fifth and sixth gear guide blocks | |
| 10 | 2***0 | Fifth and sixth gear shift fork shaft | |
| 11 | 2***3 | Third and fourth gear guide blocks | |
| 12 | 2***5 | Fifth and sixth gear shift fork assembly | |
| 13 | 2***7 | First reverse gear guide block | |
| 14 | 2***8 | Shift fork locking screw | |
| 15 | 2***7 | Iron wire | |
| 16 | 2***1 | Elastic cylindrical pin | |
| 17 | 2***3 | Fork shaft interlocking pin | |
| 18 | 2***9 | Steel ball | |
| 19 | 2***7 | Reverse gear lock screw plug | |
| 20 | 2***0 | Reverse gear lock spring | |
| 21 | 2***8 | Reverse lock plunger | |
| 22 | 2***5 | Bearing pin | |
| 23 | 2***0 | Swing dial | |
| 24 | 2***4 | Flat Washers | |
| 25 | 2***5 | Hexagonal nylon ring lock nut | |
| 26 | 2***0 | Studs 3-8" | |
| 27 | 2***1 | Hex nuts | |
| 28 | 2***2 | Hexagonal thin nut | |
| 29 | 5***0 | Spring washer | |
| 30 | 2***3 | Type 2 hexagonal nut | |
| 31 | 2***6 | Steel ball | |
| 32 | 2***0 | Compressed spring |
