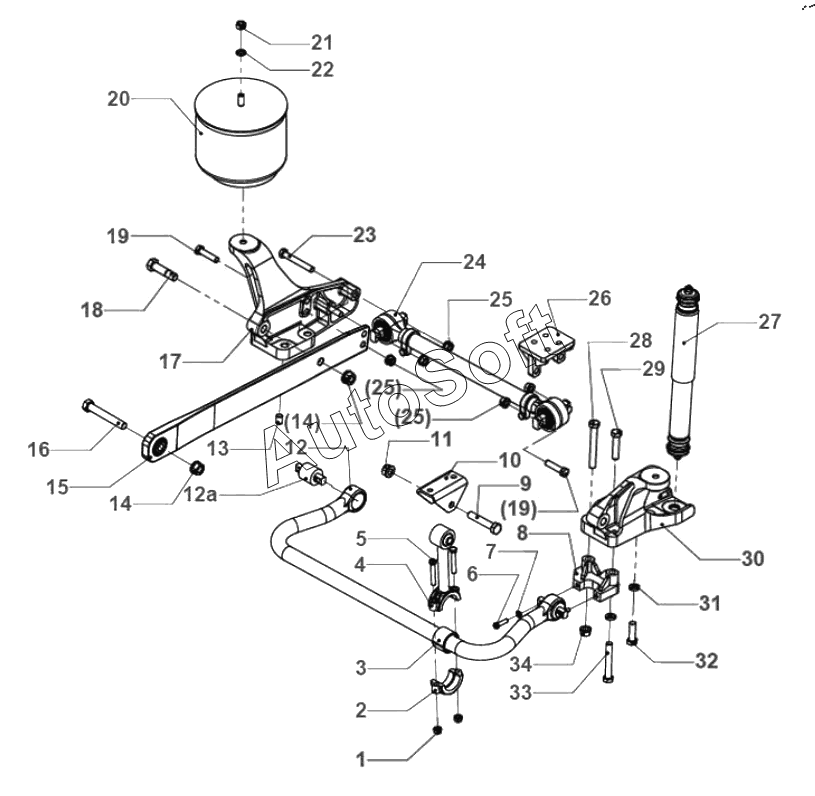

Каталог запасных частей к технике: King Long XMQ-6127 (2020). Front air suspension 229400294
1
2
3
4
5
6
7
8
9
10
11
12
12a
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 229005029 | 2***9 | Right stabilizer bar support welding assembly | |
| 229400294 | 2***4 | Front air suspension system, vertical guide arm, Yangzhou Dongsheng YDA10653120-HSXC | |
| 1 | 2***0 | Hexagonal flange lock nut | |
| 10 | 2***3 | Lifting ears | |
| 11 | 2***2 | Hexagonal flange lock nut | |
| 12 | 2***5 | Transverse stabilizer bar assembly | |
| 12a | 2***4 | Bushing | |
| 13 | 2***9 | Cylindrical pin | |
| 14 | 2***8 | Hexagonal flange lock nut | |
| 15 | 2***2 | Guide arm assembly | |
| 15a | 2***3 | Rubber bushing | |
| 16 | 5***1 | Hexagon head bolts | |
| 17 | 2***1 | Right adapter seat | |
| 18 | 2***4 | Pin | |
| 19 | 5***9 | Hexagon head bolts | |
| 2 | 2***0 | Support cover | |
| 20 | 2***7 | Air spring assembly | |
| 20a | 2***8 | Capsule skin | |
| 20b | 2***7 | Upper cover assembly | |
| 20c | 2***9 | Lower seat assembly | |
| 20d | 2***6 | Buffer block | |
| 21 | 2***8 | Type 1 hexagonal nut | |
| 22 | Q***3 | Spring washer | |
| 23 | 2***5 | Hexagon head bolts | |
| 24 | 2***1 | Thrust rod assembly | |
| 25 | 2***0 | Hexagonal flange lock nut | |
| 26 | 2***0 | Thrust rod frame support welding assembly | |
| 27 | 2***4 | Shock absorber assembly | |
| 28 | 5***9 | Hexagon head bolts | |
| 29 | 2***7 | Hexagon head bolts | |
| 3 | 2***1 | Rubber bushing | |
| 30 | 2***0 | Left adapter seat | |
| 31 | Q***3 | Heavy duty spring washers | |
| 32 | 2***6 | Hexagon head bolts | |
| 33 | 2***5 | Hexagon head bolts | |
| 34 | 2***1 | Hexagonal flange lock nut | |
| 4 | 2***6 | Boom assembly | |
| 4a | 2***7 | Rubber bushing | |
| 5 | 5***9 | Hexagon head bolts | |
| 6 | 5***9 | Hexagon head bolts | |
| 7 | Q***3 | Heavy duty spring washers | |
| 8 | 2***8 | Left stabilizer bar support welding assembly | |
| 9 | 2***7 | Hexagon head bolts |
