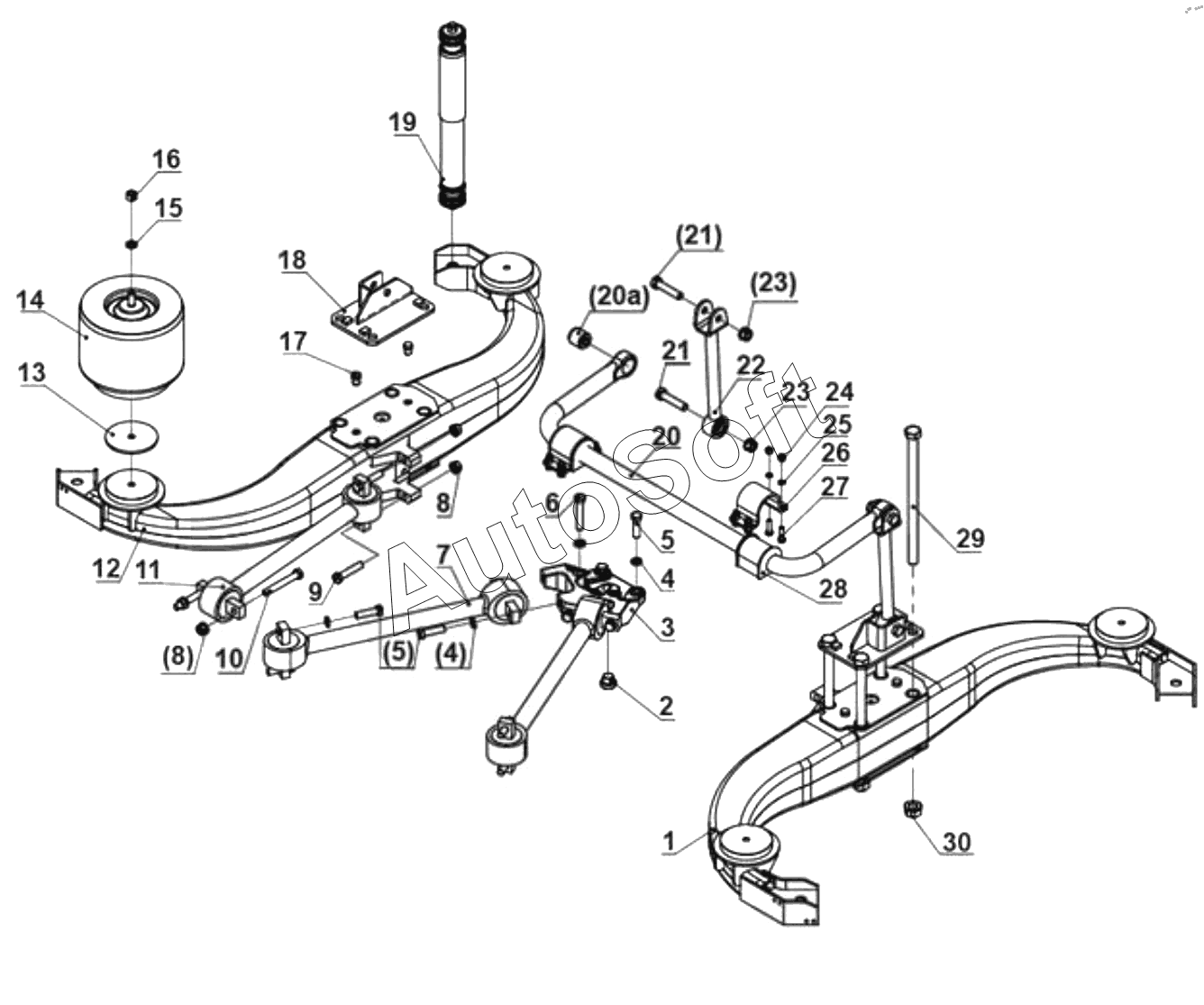

Каталог запасных частей к технике: King Long XMQ-6127 (2020). Rear air suspension 229500199
1
2
3
4
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20a
21
21
22
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 229004075 | 2***5 | Adjusting washer | |
| 229004076 | 2***6 | Adjusting washer | |
| 229004077 | 2***7 | Adjusting washer | |
| 229005014 | 2***4 | Left boom bracket assembly | |
| 229500199 | 2***9 | Rear air suspension system, C-type suspension, YDA21300171-HSXC | |
| 1 | 2***3 | Left C-shaped beam welding assembly | |
| 10 | 2***5 | Hexagon head bolts | |
| 11 | 2***7 | Thrust rod assembly | |
| 12 | 2***4 | Right C-shaped beam welding assembly | |
| 13 | 2***8 | Backing plate | |
| 14 | 2***3 | Air spring assembly | |
| 14a | 2***8 | Capsule skin | |
| 14b | 2***1 | Upper cover assembly | |
| 14c | 2***8 | Lower seat assembly | |
| 14d | 2***2 | Buffer block | |
| 15 | Q***3 | Spring washer | |
| 16 | 2***8 | Type 1 hexagonal nut | |
| 17 | 2***8 | Positioning pin | |
| 18 | 2***3 | Right boom bracket assembly | |
| 19 | 2***4 | Shock absorber assembly | |
| 2 | 2***7 | Axle positioning pin | |
| 20 | 2***6 | Transverse stabilizer bar assembly | |
| 20a | 2***8 | Bushing | |
| 21 | 2***5 | Hexagon head bolts | |
| 22 | 2***5 | Stabilizer bar boom with bushing assembly | |
| 22a | 2***8 | Rubber bushing | |
| 23 | 2***7 | Hexagonal flange lock nut | |
| 24 | 2***7 | Type 1 hexagonal nut | |
| 25 | Q***3 | Heavy duty spring washers | |
| 26 | 2***6 | Clamp | |
| 27 | 5***9 | Hexagon head bolts | |
| 28 | 2***9 | Rubber bushing | |
| 29 | 2***6 | Hexagon head bolts | |
| 3 | 2***5 | Inclined thrust rod axle support | |
| 30 | 2***0 | Hexagonal flange lock nut | |
| 4 | Q***3 | Heavy duty spring washers | |
| 5 | 5***9 | Hexagon head bolts | |
| 6 | 5***9 | Hexagon head bolts | |
| 7 | 2***6 | Thrust rod assembly | |
| 8 | 2***0 | Hexagonal flange lock nut | |
| 9 | 2***6 | Hexagon head bolts |
