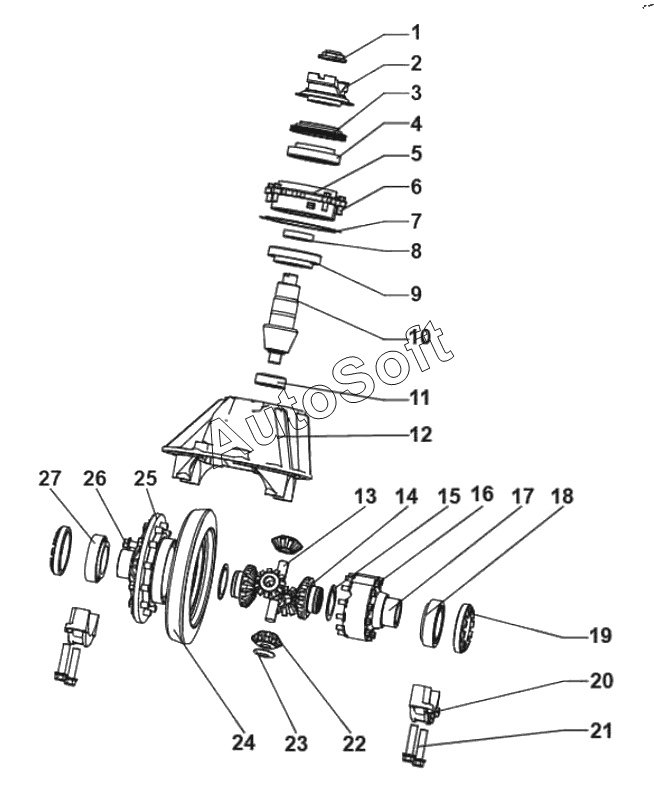

Каталог запасных частей к технике: King Long XMQ-6127 (2020). Assembly of main reducer assembly components
20
15
16
17
18
19
14
21
22
23
24
25
26
27
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 224006293 | 2***3 | Side gear gasket | |
| 224006294 | 2***4 | Side gear gasket | |
| 224006295 | 2***5 | Side gear gasket | |
| 224006302 | 2***2 | Bearing cap | |
| 224007258 | 2***8 | Adjustment shim - driving bevel gear | |
| 224010023 | 2***3 | Spacer-drive bevel gear front bearing | |
| 224010801 | 2***1 | Main subtraction assembly | |
| 224010804 | 2***4 | Backing plate-differential case | |
| 224010861 | 2***1 | Spacer-drive bevel gear front bearing | |
| 229001186 | 2***6 | Hexagon socket head screws | |
| 229002988 | 2***8 | Nut | |
| 540514000 | 5***0 | Heavy duty spring washers | |
| 1 | 2***1 | Hexagonal nut - fastening lug | |
| 2 | 2***8 | Flange assembly | |
| 3 | 2***6 | Oil seal - driving bevel gear | |
| 4 | 2***6 | Front outer bearing—drive bevel gear | |
| 5 | 2***5 | Bearing seat | |
| 6 | 5***1 | Bolts - fastening bearing seat | |
| 7 | 2***2 | Adjustment shim - driving bevel gear | |
| 8 | 2***2 | Spacer-drive bevel gear front bearing | |
| 9 | 2***4 | Front inner bearing—drive bevel gear | |
| 10 | 2***3 | Master and driven bevel gear pair | |
| 11 | 2***5 | Guide bearing | |
| 12 | 2***0 | Main shell reduction assembly | |
| 13 | 2***9 | Cross shaft | |
| 14 | 2***6 | Side gear | |
| 15 | 2***2 | Side gear gasket | |
| 16 | 5***1 | Bolt | |
| 17 | 2***2 | Differential case assembly | |
| 18 | 2***9 | Differential bearing assembly | |
| 19 | 2***0 | Differential bearing adjusting nut | |
| 20 | 2***1 | Bearing cap | |
| 21 | 2***5 | Bolts - fasten the bearing cap | |
| 22 | 2***8 | Planetary gear | |
| 23 | 2***7 | Support spacer - planetary gear | |
| 24 | 2***3 | Master and driven bevel gear pair | |
| 25 | 2***2 | Differential case assembly | |
| 26 | 2***2 | Bolt-driven bevel gear | |
| 27 | 2***0 | Differential bearing assembly |
