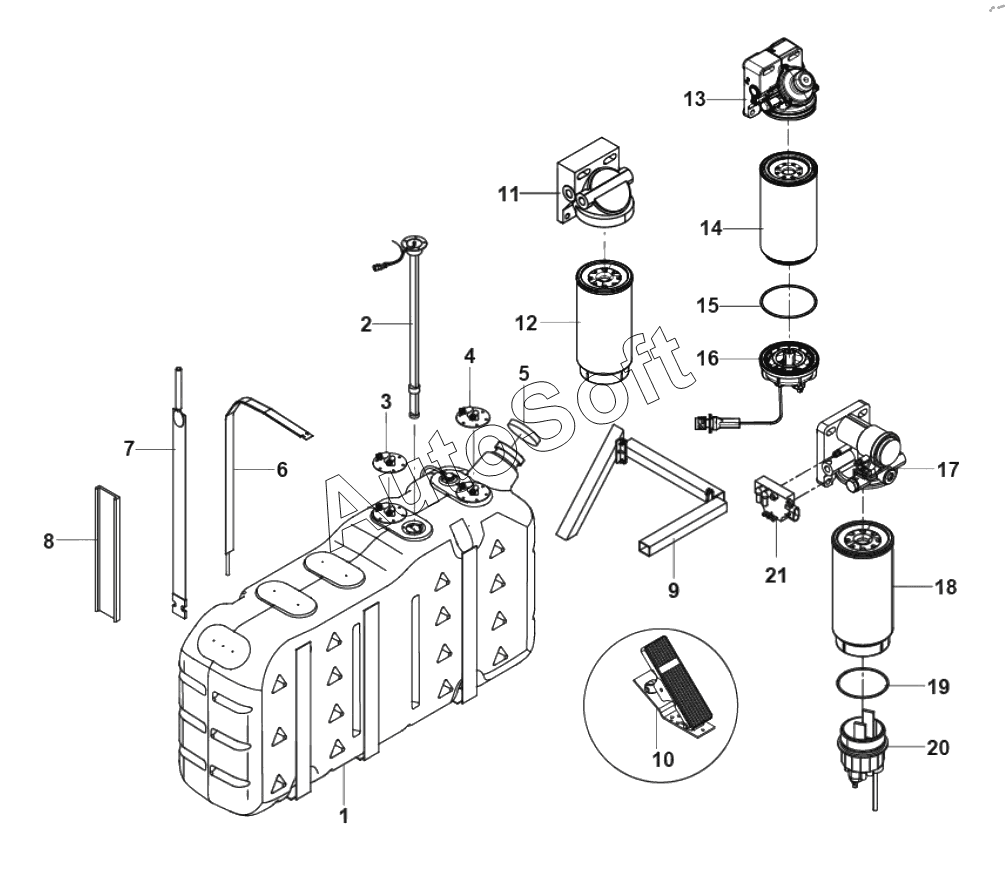

Каталог запасных частей к технике: King Long XMQ-6127 (2020). Oil supply system
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 299025336 | 2***6 | Fuel fine filter | |
| 299026514 | 2***4 | Fuel primary filter | |
| 299032868 | 2***8 | Fuel Shuihanbao, WP5.180E41, DHP05K0435x01 | |
| 1 | 2***5 | Fuel tank assembly, 260L, 1380x350x705, plastic | |
| 10 | 2***0 | Accelerator pedal - electronic, equipped with Weichai and Xichai BOSCH high-pressure common rail engines, floor type | |
| 11 | 2***0 | Fuel filter seat | |
| 12 | 2***7 | Fuel fine filter element | |
| 13 | 2***5 | Fuel filter seat | |
| 14 | 2***8 | Fuel coarse filter element | |
| 15 | 2***1 | Sealing ring | |
| 16 | 2***1 | Water cup assembly | |
| 17 | 2***9 | Electric oil transfer pump assembly | |
| 18 | 2***5 | Fuel coarse filter element | |
| 19 | 2***1 | Sealing ring | |
| 2 | 2***1 | Oil level sensor, VT-RG917B43II, 690mm | |
| 20 | 2***9 | Water cup assembly | |
| 21 | 2***1 | Electric fuel pump controller | |
| 3 | 2***6 | Oil return pan,211100465 | |
| 4 | 2***5 | Oil suction pan,211100465 | |
| 5 | 2***9 | Fuel tank cap | |
| 6 | 3***8 | Drawstring, thread-I-shaped, 1050 | |
| 7 | 3***9 | Drawstring, thread-I-shaped, 1070 | |
| 8 | 3***6 | Fuel tank gasket, 653 | |
| 9 | 2***2 | Body frame welding assembly-chassis, 6127BY/CY full load-bearing, fuel tank protection | |
| 9-1 | 7***7 | Straight rod, 50x40x2.0, Q345 (slit), 357 | |
| 9-2 | 7***5 | Diagonal brace, 50x40x2.0, Q345B (with seams), L=408 | |
| 9-3 | 3***3 | Bracket-fuel tank, 260L fuel tank protection bracket |
