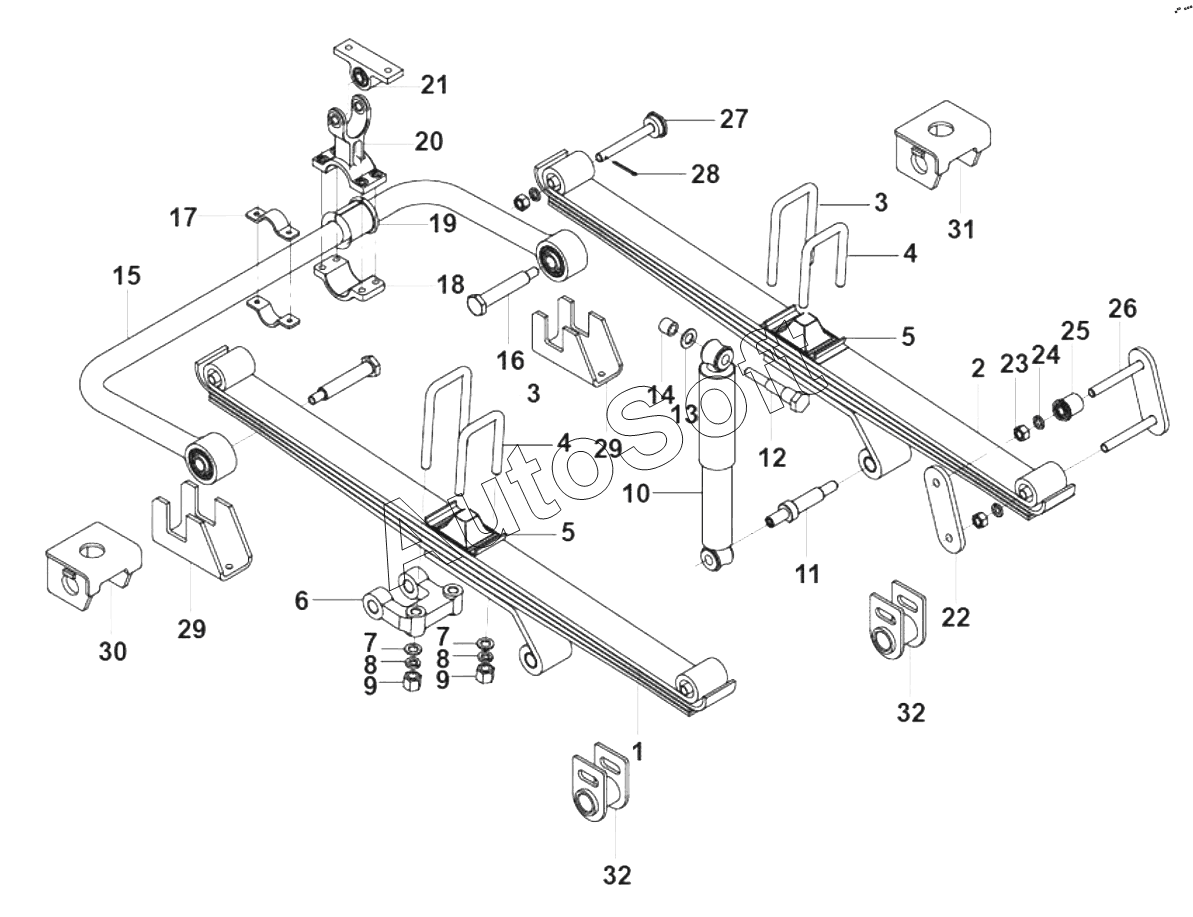

Каталог запасных частей к технике: King Long K06-XMQ6601 (2020). 29-GB-0259 Front leaf spring suspension
24
15
16
17
18
19
20
21
22
23
14
25
26
27
28
29
29
30
31
32
32
5
5
1
2
2
2
2
2
2
3
3
4
4
1
6
7
7
8
8
9
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Leaf spring end wear reducer,Ф40x4,229100476/8 | |
| 1 | 2***6 | Left front leaf spring assembly, 1200, 60, 4 | |
| 2 | 2***3 | The first piece of front leaf spring, 229100476/8 | |
| 2 | 2***4 | The second piece of the front leaf spring | |
| 2 | 2***5 | The third piece of the front leaf spring | |
| 2 | 2***6 | The fourth piece of the front leaf spring | |
| 2 | 2***7 | Front leaf spring fifth piece, 229100476/8 | |
| 2 | 2***8 | Right front leaf spring assembly, 1200, 60, 4 | |
| 3 | 2***6 | U-shaped bolts-front suspension, M16, 1.5, 180, 94 | |
| 4 | 2***9 | U-shaped bolts-front suspension, M16, 1.5, 130, 94 | |
| 5 | 3***7 | Suspension limit block, 40 | |
| 6 | 3***2 | Lower bracket-front stabilizer bar | |
| 7 | 5***0 | Flat Washers | |
| 8 | 5***0 | Spring washer | |
| 9 | 5***0 | Thick nut-M16x1.5, grade 8, hexagonal | |
| 10 | 2***5 | Shock Absorber assembly, 50, 340-540, two holes D20 | |
| 11 | 2***5 | Shock Absorber lower pin-front suspension, D25, 165 | |
| 12 | 2***3 | Shock Absorber upper pin-front suspension, 25-20-16, 127 | |
| 13 | 5***0 | Flat washer-d=20,140HV | |
| 14 | 2***8 | Shock Absorber pin sleeve-rear suspension, d21x24 | |
| 15 | 2***0 | Transverse stabilizer bar, 42, 890, 350 | |
| 16 | 2***0 | Stabilizer bar pin,d24,145 | |
| 17 | 3***3 | Bracket-stabilizer bar | |
| 18 | 3***0 | Bracket-stabilizer bar | |
| 19 | 3***0 | Stabilizer bar bushing, 42, L=76, polyurethane | |
| 20 | 3***1 | Upper bracket-stabilizer bar, casting | |
| 21 | 3***2 | Upper bracket-stabilizer bar | |
| 22 | 3***4 | Front spring lug inner plate, 110, D16, 75 | |
| 23 | 5***0 | Type 1 hexagonal nut | |
| 24 | 5***0 | Heavy-duty spring washer | |
| 25 | 3***8 | Front leaf spring bushing, D16, 46.5 | |
| 26 | 3***5 | Front spring lug outer plate (with pin), 110, D16, 75 | |
| 27 | 2***5 | Leaf spring pin-front suspension, D16, 75 (bushing width 90) | |
| 28 | 5***0 | Split pin | |
| 29 | 3***4 | Bracket-stabilizer bar | |
| 30 | 3***2 | Left leaf spring bracket-fixed end | |
| 31 | 3***1 | Right leaf spring bracket-fixed end | |
| 32 | 3***7 | Leaf spring bracket-lug end |
