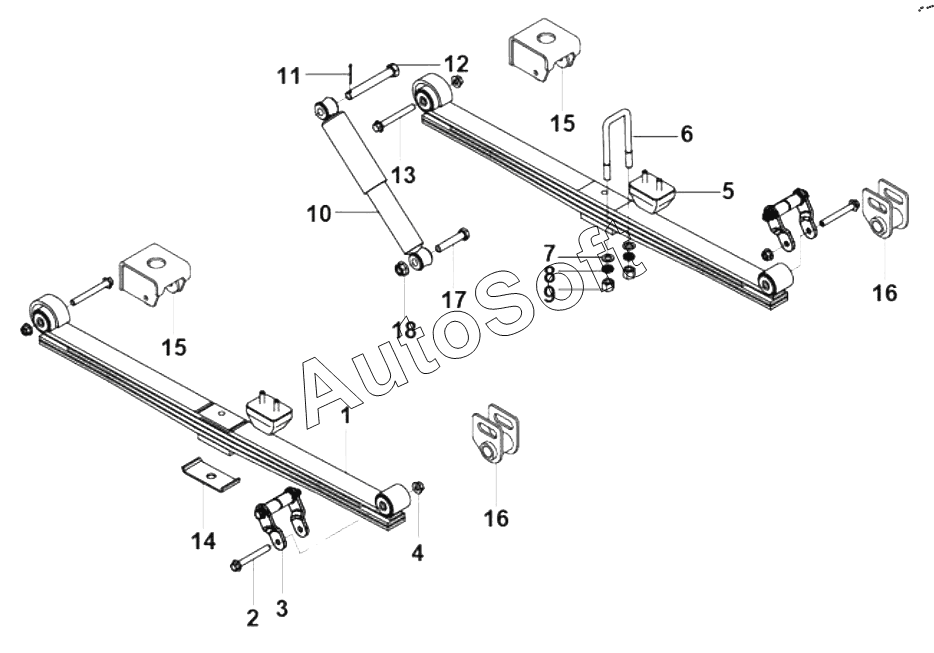

Каталог запасных частей к технике: King Long K06-XMQ6601 (2020). 29-GB-0261 Rear leaf spring suspension
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 229004923 | 2***3 | Rear leaf spring 1st piece, 229100477 | |
| 229004924 | 2***4 | The second piece of rear leaf spring (plus and minus grinding piece), 229100477 | |
| 229004925 | 2***5 | The third piece of rear leaf spring (plus and minus grinding piece), 229100477 | |
| 229004926 | 2***6 | Rear leaf spring 4th piece (plus and minus grinding piece), 229100477 | |
| 229004927 | 2***7 | Wear-reducing plate at the end of the leaf spring,60*60*8,229100477 | |
| 1 | 2***7 | Left rear leaf spring assembly, 1200, 60, 4 | |
| 10 | 2***8 | Shock Absorber assembly, 50, 340-540, two holes D20 | |
| 11 | 5***0 | Split pin | |
| 12 | 2***4 | Shock Absorber pin-front suspension, diameter 20, length 140 | |
| 13 | 5***9 | Bolt-M14x2, L120, Grade 10.9, Dacromet, hexagonal flange bearing surface with teeth | |
| 14 | 3***1 | U-shaped bolt pad, 50, 18.5 | |
| 15 | 3***8 | Leaf spring bracket-fixed end | |
| 16 | 3***3 | Leaf spring bracket-lug end | |
| 17 | 5***1 | Bolt-M20x2.5, L100, grade 10.9, anti-corrosion phosphating, hexagonal head | |
| 18 | 5***2 | Lock nut-M20, grade 10, anti-corrosion and phosphating, all-metal hexagonal flange surface | |
| 2 | 5***9 | Bolt-M14*2, L110, Grade 10.9, Dacromet, hexagonal flange bearing surface with teeth | |
| 3 | 2***1 | Rear leaf spring hanger assembly, Zhejiang Wangshun, KS2 | |
| 3-1 | 2***4 | Leaf spring lug pin sleeve | |
| 3-2 | 2***5 | Bushing | |
| 3-3 | 2***6 | Buffer frame bracket | |
| 3-4 | 2***7 | Buffer frame bracket welding | |
| 3-5 | 2***8 | Upper bolt | |
| 4 | 5***9 | Nut-M14x2,10 grade, Dacromet, hexagonal flange bearing surface with teeth | |
| 5 | 3***0 | Suspension limit block, 60, rubber | |
| 6 | 2***1 | U-shaped bolt, M16, 1.5, 160, 76 | |
| 7 | 5***9 | Flat washer-d=16,300 HV, Dacro | |
| 8 | 5***9 | Spring washer-d=16, heavy duty, Dacromet | |
| 9 | 5***0 | Thick nut-M16x1.5, grade 8, hexagonal |
