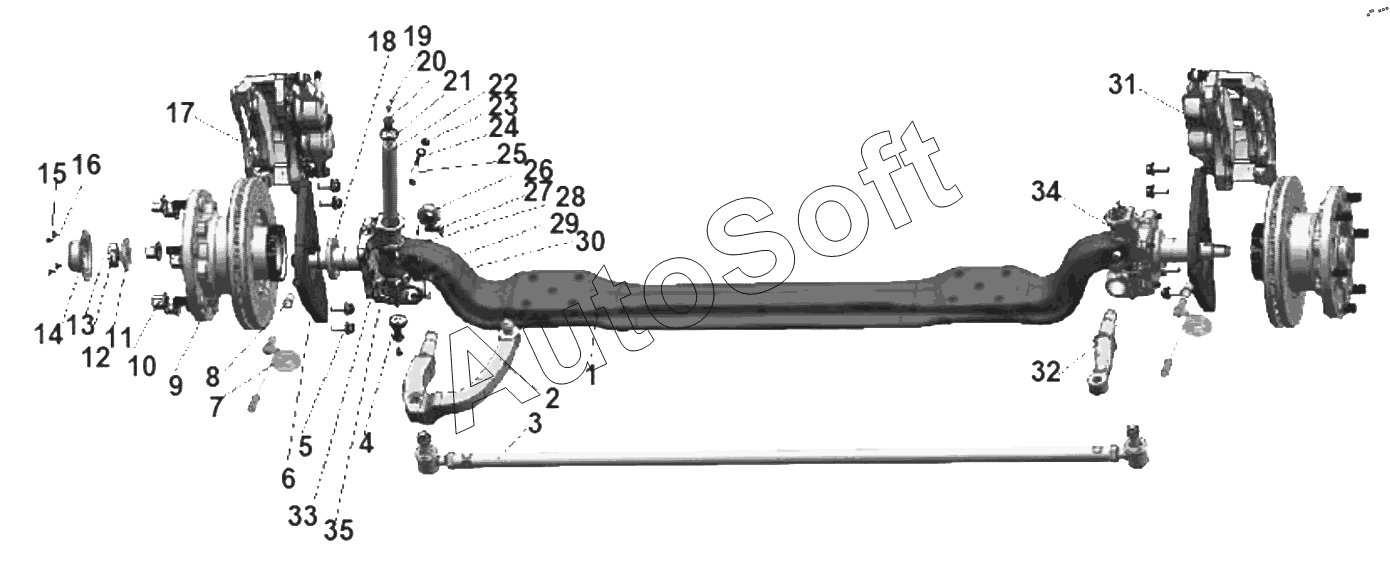

Каталог запасных частей к технике: King Long K06-XMQ6601 (2020). 30-FS-0027 Bridge assembly parts assembly
33
23
24
25
26
27
28
29
30
31
32
22
34
35
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 230002143 | 2***3 | Bellows | |
| 230005882 | 2***2 | O-ring | |
| 230006572 | 2***2 | Adjusting gasket | |
| 230006573 | 2***3 | Adjusting gasket | |
| 230006574 | 2***4 | Adjusting gasket | |
| 230006575 | 2***5 | Adjusting gasket | |
| 230006576 | 2***6 | Adjusting gasket | |
| 230006577 | 2***7 | Adjusting gasket | |
| 230006578 | 2***8 | Adjusting gasket | |
| Q40310 | Q***0 | Gasket 10 | |
| 1 | 2***1 | Front axle | |
| 2 | 2***6 | Left turn joint arm | |
| 3 | 2***8 | Tie rod assembly | |
| 4 | 2***3 | Kingpin plug assembly | |
| 5 | Q***2 | Anti-loosening bolts | |
| 6 | 2***4 | Mounting plate | |
| 7 | 2***3 | ABS sensor with elastic sleeve assembly | |
| 8 | 2***2 | Elastic cover | |
| 9 | 2***6 | Front left wheel hub and brake disc assembly | |
| 10 | 2***2 | Wheel nut | |
| 11 | 2***8 | Wear-reducing stopper | |
| 12 | 2***9 | Adjusting nut | |
| 13 | 2***3 | Open pin | |
| 14 | 2***0 | Wheel cover | |
| 15 | Q***2 | Screw | |
| 16 | Q***6 | Gasket 6 | |
| 17 | 2***2 | Front left brake caliper assembly | |
| 18 | 2***7 | Oil seal seat ring | |
| 19 | Q***5 | Curved neck grease nozzle | |
| 20 | 2***2 | Bolt | |
| 21 | 2***1 | Dust cover on the kingpin | |
| 22 | 2***9 | Kingpin | |
| 23 | Q***0 | Nut | |
| 24 | Q***0 | Gasket 10 | |
| 25 | 2***4 | Wedge lock pin | |
| 26 | 2***6 | Self-locking nut-steering knuckle arm | |
| 27 | Q***2 | Bolt | |
| 28 | Q***2 | Spring washer | |
| 29 | 2***5 | Steering limit bolt | |
| 30 | Q***2 | Type I hexagon nut | |
| 31 | 2***3 | Front right brake caliper assembly | |
| 32 | 2***7 | Turn right to the joint arm | |
| 33 | 2***0 | Left turn joint | |
| 34 | 2***1 | Right turn joint | |
| 35 | 2***9 | Thrust bearing |
