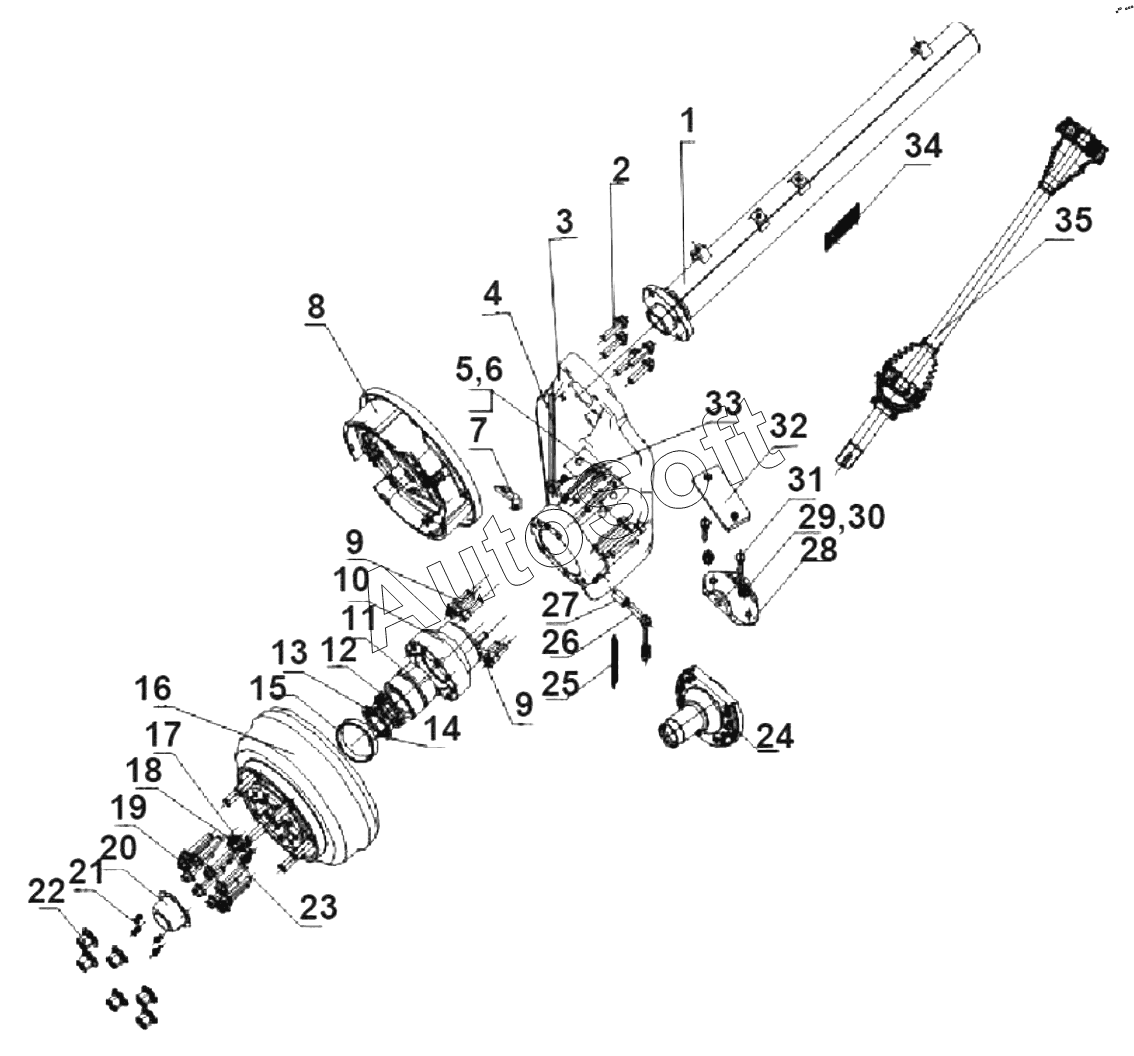

Каталог запасных частей к технике: King Long K06-XMQ6601 (2020). 24-FS-0052 Assembly of bridge assembly parts
1
2
3
3
4
5
6
7
8
8
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | 3 ton rear axle assembly | |
| 2 | Q***2 | Bolt | |
| 3 | 2***1 | Left support frame | |
| 3 | 2***2 | Right support frame | |
| 4 | 2***3 | Brake cable assembly | |
| 5 | 2***4 | Hexagon socket screw | |
| 6 | Q***4 | Heavy-duty spring washer | |
| 7 | 2***5 | Brake cable bracket | |
| 8 | 2***8 | Rear left brake assembly | |
| 8 | 2***9 | Rear right brake assembly | |
| 9 | 2***3 | Hexagon socket cylindrical head screw | |
| 9 | 2***5 | Hexagon socket screw | |
| 10 | 2***6 | Rear wheel hub | |
| 11 | 2***7 | Double row tapered roller bearings | |
| 12 | 2***8 | Adjustment nut-hub bearing | |
| 13 | 2***9 | Lock washer | |
| 14 | 2***0 | Hexagon socket screw | |
| 15 | 2***1 | Bearing spacer | |
| 16 | 2***2 | Connecting flange and brake drum assembly | |
| 17 | 2***3 | Drive shaft fixing pad | |
| 18 | 2***9 | Spring washer | |
| 19 | 2***4 | Bolt | |
| 20 | 2***5 | Front wheel hub cover | |
| 21 | 2***9 | Spring washer | |
| 22 | 2***2 | Wheel nut | |
| 23 | Q***2 | Hexagonal head bolt | |
| 24 | 2***6 | Shaft tube | |
| 25 | 2***4 | Bellows | |
| 26 | 2***3 | Sensor assembly | |
| 27 | 2***3 | Elastic sleeve | |
| 28 | 2***0 | Shock absorber bracket | |
| 29 | Q***2 | Type I hexagon nut | |
| 30 | Q***2 | Spring washer | |
| 31 | 2***7 | Hexagonal head bolt | |
| 32 | 2***8 | Shock absorber pads | |
| 33 | Q***0 | Bolt | |
| 34 | P***d | Product identification card | |
| 35 | 2***1 | Drive shaft assembly |
