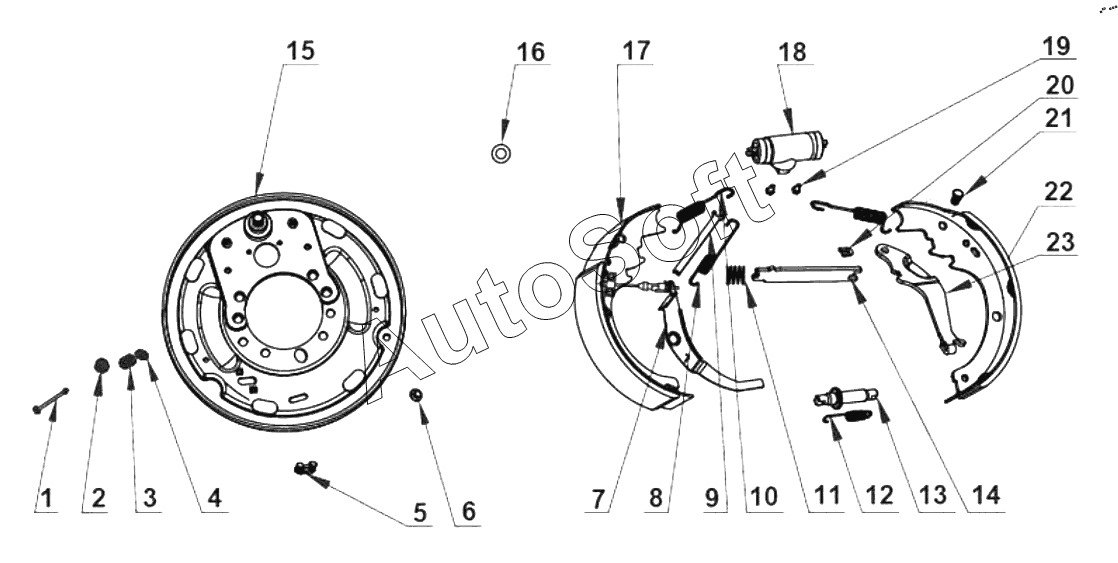

Каталог запасных частей к технике: King Long K06-XMQ6601 (2020). Assembly of 24-FS-0041 rear axle brake assembly parts
13
23
23
22
21
20
19
18
17
16
15
15
14
13
1
12
11
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Needle | |
| 2 | 2***8 | Press bowl | |
| 3 | 2***9 | Compression spring | |
| 4 | 2***0 | Gland | |
| 5 | 2***1 | Long glue plug | |
| 6 | 2***2 | Round rubber plug | |
| 7 | 2***3 | Left self-adjusting board | |
| 7 | 2***4 | Right self-adjusting board | |
| 8 | 2***5 | Leaf spring | |
| 9 | 2***6 | Support rod | |
| 10 | 2***7 | Upper return spring | |
| 11 | 2***8 | Support leaf spring | |
| 12 | 2***9 | Pull down the tension spring | |
| 13 | 2***0 | Left adjustment sleeve assembly | |
| 13 | 2***1 | Right adjustment sleeve assembly | |
| 14 | 2***2 | Parking support plate | |
| 15 | 2***3 | Left bottom plate assembly | |
| 15 | 2***4 | Right bottom plate assembly | |
| 16 | 2***5 | Round cushion | |
| 17 | 2***4 | Brake shoe assembly (with electronic alarm) | |
| 18 | 2***6 | Sub-pump assembly | |
| 19 | 2***6 | Sub-pump mounting bolts | |
| 20 | 2***7 | Pin card | |
| 21 | 2***8 | Parking pull arm pin | |
| 22 | 2***5 | Brake shoe assembly | |
| 23 | 2***9 | Left parking pull arm | |
| 23 | 2***0 | Right parking pull arm |
