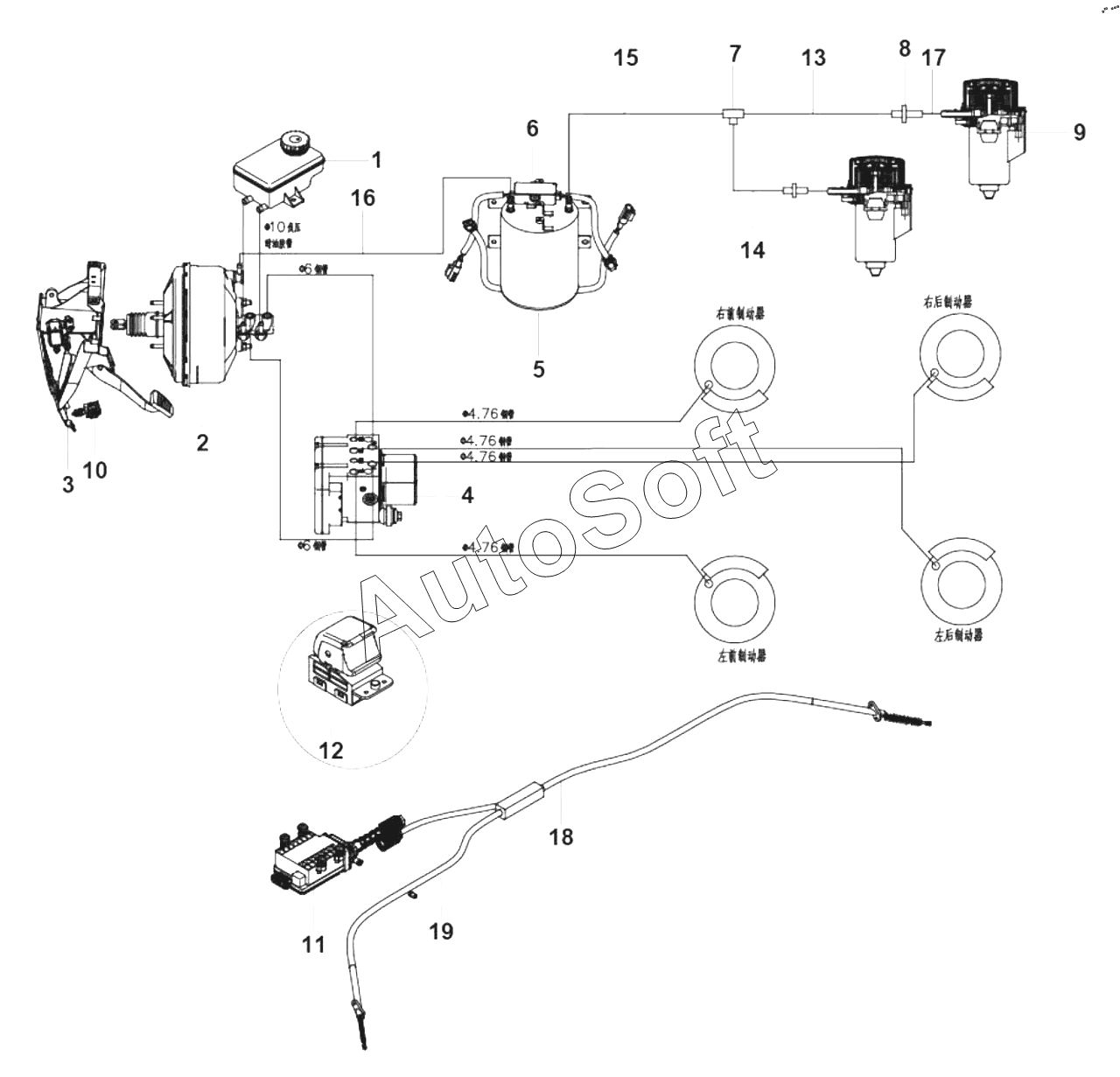

Каталог запасных частей к технике: King Long K06-XMQ6601 (2020). 35-1049 Brake system
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 360900024 | 3***4 | Clutch oil supply hose, d10, 1100 | |
| 452030080 | 4***0 | Brake fluid, Great Wall, DOT4 | |
| 1 | 2***1 | Hydraulic brake oil can, 400ml, square, 0.04-000154.3 | |
| 2 | 2***4 | Vacuum booster with brake master cylinder assembly, 10+10 | |
| 3 | 2***8 | Brake pedal and bracket assembly | |
| 4 | 2***7 | Hydraulic ABS, four-channel, H-type | |
| 5 | 2***4 | Vacuum tank, 4L, Wanan, WA/G04-XMJL01-00 | |
| 6 | 2***3 | ECU unit, vacuum pump controller, Wanan, WA/K-24/JC/CH1-C0-DJL-00 | |
| 7 | 3***1 | Three-way joint, 3-d10 slub, WA/G04-DJL-01 | |
| 8 | 2***8 | Check valve, vacuum pipe | |
| 9 | 2***4 | Electric vacuum pump, WA20-3/5C3-DJL-00,24V | |
| 10 | 2***7 | Brake light switch, LY0102-0001, M10 | |
| 11 | 2***9 | Electronic handbrake controller, cable type, Glubo 90-000131 | |
| 12 | 2***2 | Electronic handbrake switch, Glubo | |
| 13 | 3***8 | Vacuum booster hose, NBR/yarn/CSM, 9mm, 85mm, one-way valve to three-way 1 | |
| 14 | 3***8 | Vacuum booster hose, NBR/yarn/CSM, 9mm, 170mm, one-way valve to three-way 2 | |
| 15 | 3***2 | Vacuum booster hose, NBR/yarn/CSM, 9mm, 380mm, tee to vacuum tank | |
| 16 | 3***9 | Vacuum booster hose, NBR/yarn/CSM, 9mm, 515mm, vacuum tank to booster 1 | |
| 16 | 3***1 | Vacuum booster hose, NBR/yarn/CSM, 9mm, 625mm, vacuum tank to booster 2 | |
| 17 | 3***5 | Vacuum booster hose, NBR/YARN/CSM, 9mm, 245mm, vacuum pump to check valve 1 | |
| 18 | 2***8 | Electronic handbrake cable-main | |
| 19 | 2***9 | Electronic handbrake cable-vice |
