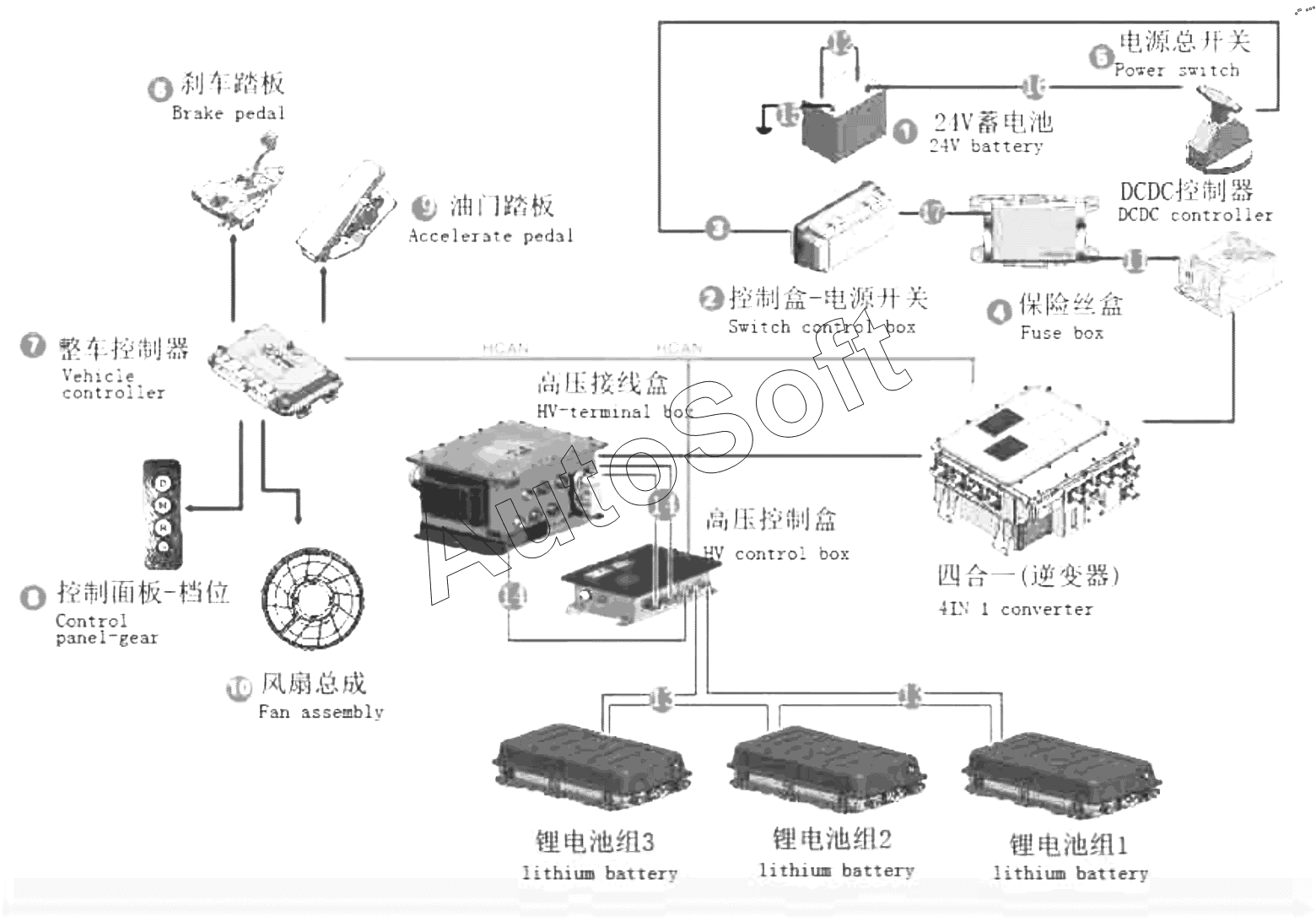

Каталог запасных частей к технике: King Long K06-XMQ6601 (2020). 84-0115 Pure electric low voltage control system
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 237301547 | 2***7 | Low-voltage cable-electrical box grounding, 50mm2, 300mm, d8-d8, copper braided tape | |
| 237304921 | 2***1 | Low voltage cable-DC/DC to iron, 50mm2, 300mm, d8-d8 | |
| 237305323 | 2***3 | Low voltage cable-switch box to steering controller, 16mm2, 3000mm, d8-YGC513 | |
| 237901192 | 2***2 | Pure electric control wiring harness, XMQ6601AGBEVL1, autonomous system, dual source | |
| 1 | 2***1 | Battery, Guangdong Oakley 55D26R-60A, cylindrical, -18°, maintenance-free | |
| 2 | 2***5 | Control box-power switch, JKH2033 | |
| 3 | 2***2 | Low voltage cable-power supply main switch to switch control box, 35mm2r, 600mm, d8-d10 | |
| 4 | 2***5 | Fuse box, 1 channel 100A, 1 channel 200A, one end can be connected in parallel | |
| 5 | 2***8 | Power main switch, JK451-009, 200 A, manual, with insulation bracket | |
| 6 | 2***8 | Brake pedal and bracket assembly | |
| 7 | 2***4 | Vehicle controller, KL-VMS, 32-bit Jinlong autonomous vehicle controller | |
| 8 | 2***4 | Control panel-gear, Shanghai Lianjie automotive electronic gear controller GBSC001, vertical layout | |
| 9 | 2***5 | Accelerator pedal - electronic, equipped with Yuchai BOSCH high-pressure common rail engine, floor type | |
| 10 | 2***4 | Fan assembly, brushless suction fan, 300 | |
| 11 | 2***5 | Low voltage cable-DCDC controller to insurance, 50mm2, 1200mm, d8-d8 | |
| 12 | 2***4 | Low voltage cable-battery connection, 35R, 350mm, d8-d8 | |
| 13 | 2***2 | Wiring harness-battery low voltage communication, XMQ6601AGBEVL1, CATL, Zhongke Zhongke Fire Extinguishing | |
| 14 | 2***0 | Wiring harness-battery high voltage box, BMS control line, XMQ6641AGBEVL | |
| 15 | 2***7 | Low voltage cable-battery with iron, 35mm2, 500mm, d8-d8 | |
| 16 | 2***2 | Low voltage cable-battery positive electrode to power supply main switch, 35mm2-800mm-d8-d10 | |
| 17 | 2***4 | Low voltage cable-150A insurance to switch control box B2, 35mm2r, 600mm, d8-d8 |
