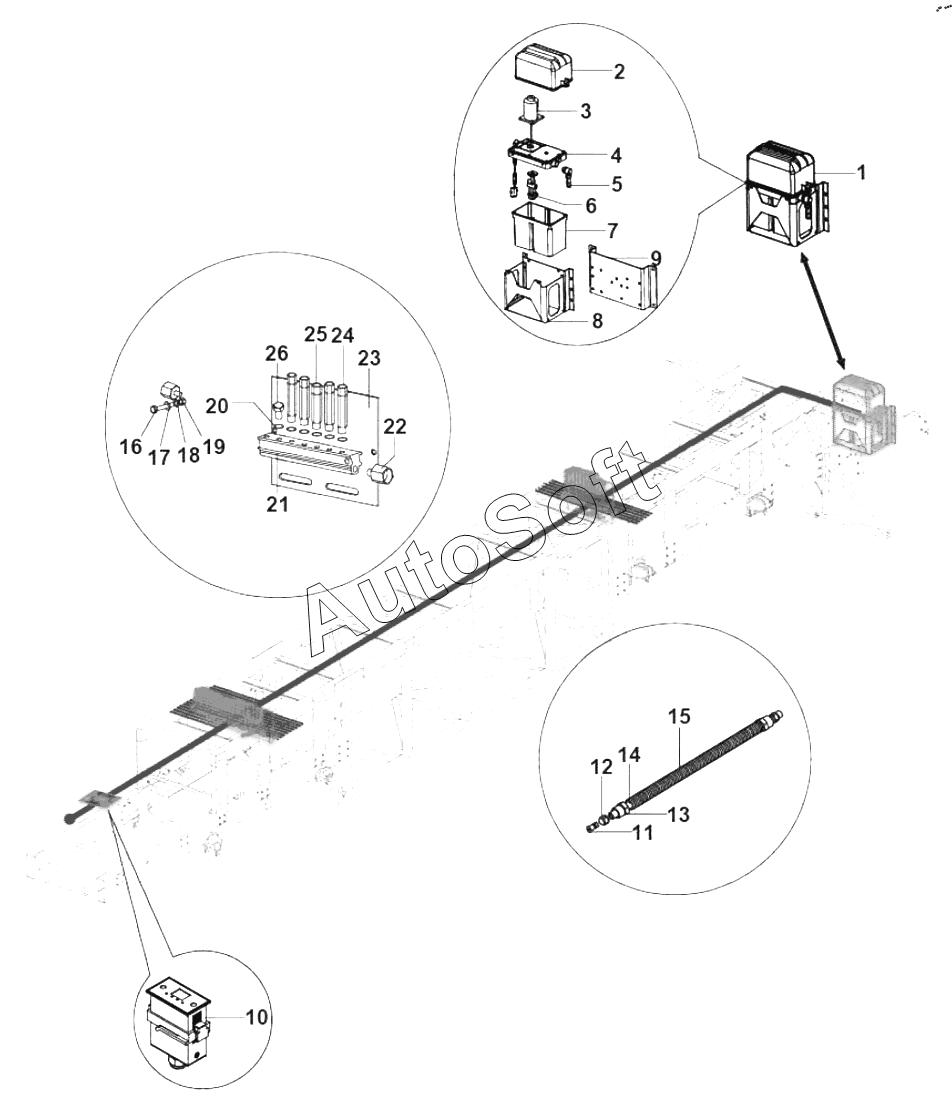

Каталог запасных частей к технике: King Long K06-XMQ6601 (2020). 36-AT-0012 Centralized lubrication system
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 242000074 | 2***4 | Come on, quick change the connector, Aote universal | |
| 242000088 | 2***8 | Gear pump | |
| 242000150 | 2***0 | Oil pressure sensor, universal for AR60 | |
| 242100286 | 2***6 | Centralized lubrication tube bundle, Aote, AR60H | |
| 242100336 | 2***6 | Centralized lubrication tube bundle, Aote, AR60H | |
| 1 | 2***5 | Centralized lubrication pumping station, Aote, AR60H, right refueling/left oil outlet | |
| 2 | 2***1 | Pump cover | |
| 3 | 2***6 | Motor 24V | |
| 4 | 2***2 | Pump station seat cover | |
| 5 | 2***3 | Refueling port assembly | |
| 6 | 2***3 | Pump valve assembly | |
| 7 | 2***8 | Fuel tank | |
| 8 | 2***4 | Mounting frame fitting | |
| 9 | 7***9 | Bracket-grease supply pumping station | |
| 10 | 2***5 | Monitor-centralized lubrication, CAN, Aote AK07 | |
| 11 | 2***7 | Lining core d10x15 | |
| 12 | 2***6 | Double cone card sleeve d12.5x9 | |
| 13 | 2***5 | Tubing joint S17x17 color zinc plated | |
| 14 | 2***5 | Resin tube 6.5x10 | |
| 15 | 2***4 | Bellows d13 closed | |
| 16 | 2***9 | External hexagonal bolt M6*35 | |
| 17 | 2***0 | Flat Washer 6 | |
| 18 | 2***1 | Standard spring washers 6 | |
| 19 | 2***2 | Hexagonal nut M6 | |
| 20 | 2***7 | Flat Washer 8 | |
| 21 | 2***3 | Coupling body | |
| 22 | 2***9 | Connector joint | |
| 23 | 2***2 | Guard plate | |
| 24 | 2***7 | Pressurized oil separator MG-40 | |
| 25 | 2***6 | Pressurized oil separator MG-20 | |
| 26 | 2***8 | Connector plug (wire plug) |
