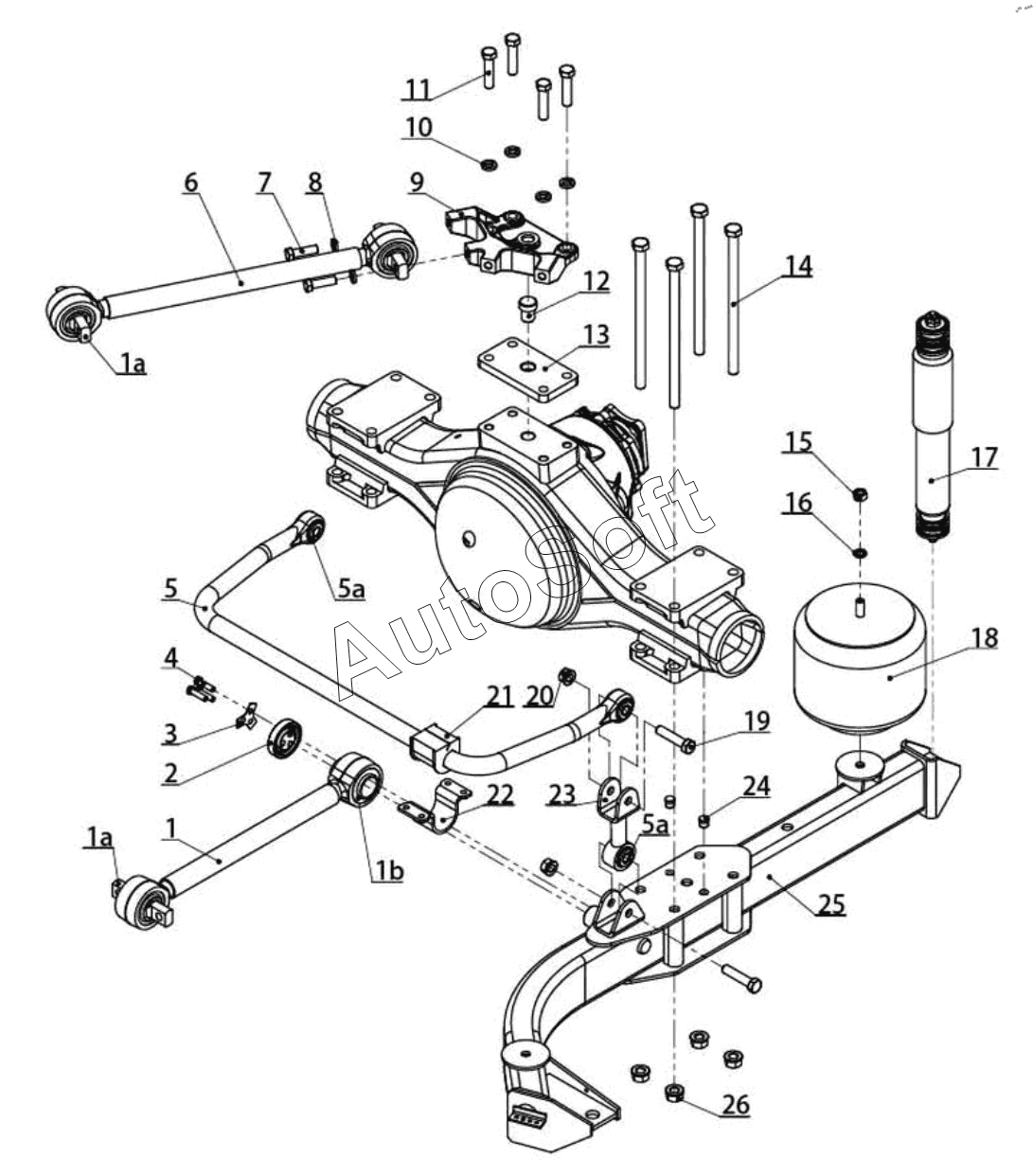

Каталог запасных частей к технике: King Long XMQ-6905AY. 29-DS-0004 Rear suspension
1
1a
1a
1b
2
3
4
5
5a
5a
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 229004063 | 2***3 | Air bag skin, Firestone, 229500156 | |
| 229004064 | 2***4 | Upper cover assembly-air bag, 229500156 | |
| 229004065 | 2***5 | Lower seat assembly | |
| 229004066 | 2***6 | Buffer block | |
| 229004070 | 2***0 | Stabilizer boom | |
| 229004073 | 2***3 | Right L-shaped beam welding assembly | |
| 229004075 | 2***5 | Adjusting washer | |
| 229004076 | 2***6 | Adjusting washer | |
| 229004077 | 2***7 | Adjusting washer | |
| 229500156 | 2***6 | Rear air suspension system, L-shaped structure with four airbags, YDA20952611 | |
| 1 | 2***3 | Thrust rod assembly | |
| 10 | 5***0 | Spring washer | |
| 11 | 2***2 | Hexagon head bolts | |
| 12 | 2***1 | Positioning pin | |
| 13 | 2***2 | Backing plate | |
| 14 | 2***0 | Hexagon head bolts | |
| 15 | 5***2 | Nut | |
| 16 | 5***0 | Spring washer-d=18, anti-corrosion phosphated | |
| 17 | 2***6 | Shock absorber assembly | |
| 18 | 2***7 | Air spring assembly | |
| 19 | 2***6 | Hexagon head bolts | |
| 1a | 2***4 | Rubber bushing-thrust rod, pin type, 229500156 | |
| 1b | 2***5 | Rubber bushing | |
| 2 | 2***6 | Shaft end cover | |
| 20 | 2***7 | Hexagonal flange lock nut | |
| 21 | 2***8 | Stabilizer bar bushing | |
| 22 | 2***8 | Clamp welding assembly | |
| 23 | 2***9 | Stabilizer bar boom with bushing assembly | |
| 24 | 2***1 | Positioning pin | |
| 25 | 2***2 | Left L-shaped beam welding assembly | |
| 26 | 2***4 | Hexagonal flange lock nut | |
| 3 | 2***7 | Three-hole anti-loosening pad | |
| 4 | 5***1 | Bolt | |
| 5 | 2***4 | Transverse stabilizer bar assembly | |
| 5a | 2***8 | Bushing | |
| 6 | 2***9 | Thrust rod assembly | |
| 7 | 2***2 | Hexagon head bolts | |
| 8 | 5***0 | Heavy duty spring washers | |
| 9 | 2***0 | Inclined thrust rod axle support |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
