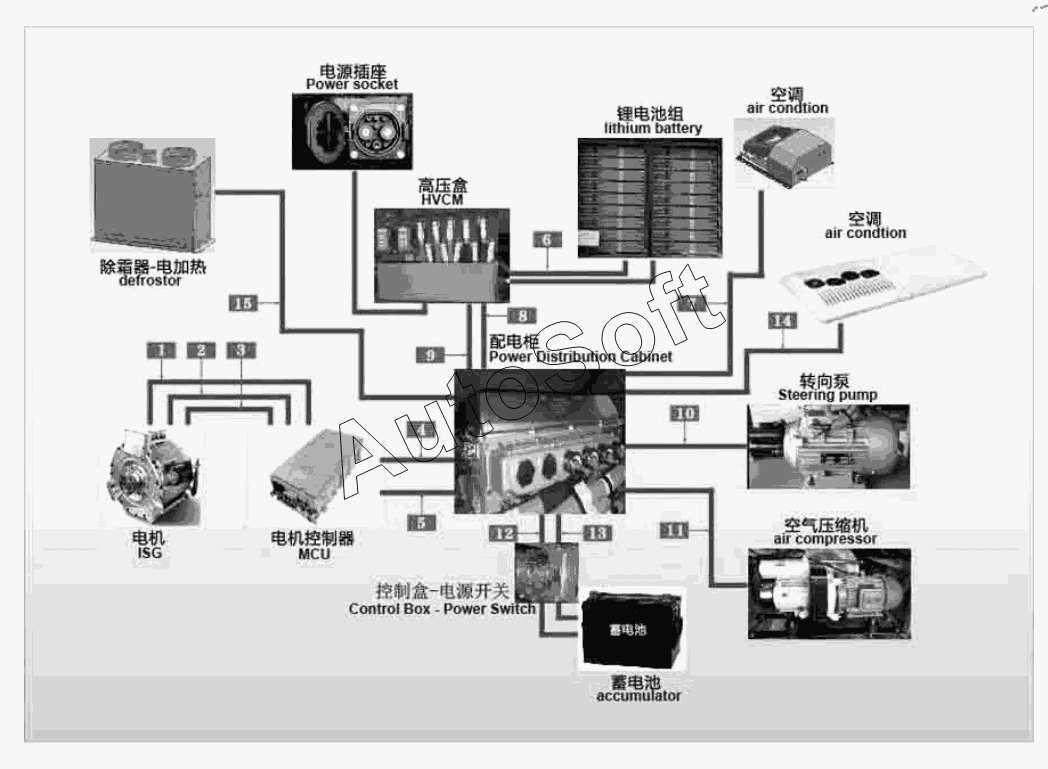

Каталог запасных частей к технике: King Long XMQ-6905AY. 84-0025 High voltage wiring harness schematic diagram
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Wiring harness-high voltage cable, 50mm2, orange corrugated tube, U-phase wire, independent five-in-one | |
| 2 | 2***0 | Wiring harness-high voltage cable, 50mm2, orange corrugated pipe, V phase wire, independent five-in-one | |
| 3 | 2***6 | Wiring harness-high voltage cable, 50mm2, orange corrugated tube, W phase wire, independent five-in-one | |
| 4 | W***e | Wiring harness-high voltage cable, SC50-8, orange corrugated tube, MCU positive | |
| 5 | W***e | Wiring harness-high voltage cable, SC50-8, orange corrugated tube, MCU negative | |
| 6 | 2***6 | Wire harness-high voltage cable, outsourcing parts, 50mm2, orange corrugated pipe, battery series high voltage wire harness interior decoration factory | |
| 7 | W***e | Wiring harness-high voltage cable | |
| 8 | 2***9 | Wiring harness - high voltage cable, 50mm2, orange corrugated tube, independent five-in-one positive to minimum high voltage box positive | |
| 9 | 2***5 | Wire harness - high voltage cable, 50mm2, orange corrugated tube, independent five-in-one negative to minimum high voltage box negative | |
| 10 | 2***8 | Wiring harness-high voltage cable, outsourcing parts, 2.5mm2, orange bellows, steering pump three-phase wire | |
| 11 | 2***3 | Wiring harness-high voltage cable, outsourcing parts, 2.5mm2, orange corrugated pipe, air pump three-phase line | |
| 12 | 2***5 | Low voltage cable-DC/DC to battery ground, 35 square, 600mm | |
| 13 | 2***9 | Low voltage cable-DC/DC to switch control box, 35 flat, 1500mm | |
| 14 | W***r | Wiring harness-high voltage cable, electric air conditioner | |
| 15 | 2***9 | Wiring harness-high voltage cable, external accessories, 4mm2, orange corrugated tube, electric defrost |
